鼠笼式转子结构图(鼠笼式转子工作原理)

随着异步电机容量的增加，转子体积不断增大，转子铸铝工艺复杂，保证铸铝均匀性更加困难。由于双鼠笼转子的内外笼条材料不同，大型异步电动机采用焊接鼠笼转子。近年来，由于焊接技术的发展和人们对提高电机效率的重视，中小型异步电机也出现了一系列用于焊接鼠笼式转子的产品。今天，女士就这种转子的结构、材料和焊接技术要求做一个简单的总结和分享。

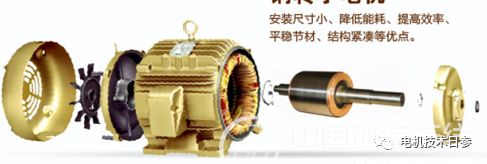

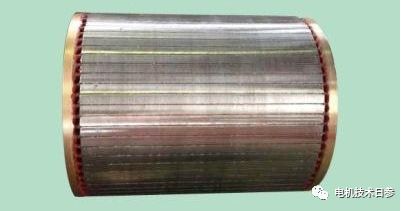

焊接鼠笼式转子的结构特点

焊接鼠笼式转子采用模压裸铜(或铝)导体作为笼条，两端焊接铜或铝端环。笼条的横截面有各种形状，如圆形、矩形、模具等。端部通常在铣削、钻孔或钻孔后与笼条连接。在一些小型异步电机中，铜排也可以直接弯曲焊接，无需端环。

在双鼠笼转子中，内端环和外端环通常是分开的，但它们也可以设计为普通端环，转子笼条和端环之间有多种连接方式。焊接鼠笼转子中也出现了一些新的笼条和端环连接形式。有一种结构使笼条适合于笼条和端环之间的自由膨胀和弹性连接。端环和转子支架用钢销楔住，以防止端环在起动或换档过程中因扭矩而移动。

大型异步电动机在起动和运行时，离心力、电磁力和热应力较大。电磁力和离心力可以提前计算，而热应力及其影响很难预测。热应力主要与转子的结构有关。热应力引起的损伤和断裂发生在焊接以外的笼条上，表现为弯曲疲劳和断裂。棒与端环的连接是制造焊接鼠笼转子的关键。这些经过长期试验的结构具有良好的机械强度和运行可靠性。

焊接转子鼠笼绕组的材料

过去，只有铜及其合金被用于焊接鼠笼式转子。环和运行笼条均由紫铜制成，起动笼条一般由黄铜、青铜等铜合金制成。铜及其合金在焊接过程中经常退火，屈服点大大降低。随着焊接技术的发展，铝及其合金已应用于大型焊接鼠笼转子。对于铝焊接鼠笼转子，除了焊接质量问题，人们还经常担心铝的机械性能。事实上，未退火的铝及其合金的强度并不低于退火的铜和铜合金。铝及铝合金的焊接温度低于铜合金，仅焊接部位退火，对其力学性能影响不大。

鼠笼式转子焊接技术要求

为了保证电气和机械性能，焊接鼠笼式转子有更高的技术要求，具体为：

笼条和端环之间应有可靠的电接触。接头的面积应足够大，以确保流经接头的电流在启动和运行过程中不会使其过热。接合区域的电阻应足够小，以对转子的总电阻没有明显影响。

笼条与端环之间的引线连接必须保证熔透和焊接，并保持较大的过渡面。否则，不仅会影响绕组的机械强度，还会增加转子电阻。

焊接工艺不应降低绕组材料的机械和电气性能，焊剂不应腐蚀绕组。

预热和焊接不得损坏铁芯绝缘，以免增加转子铁损。

笼条应平直，对称穿入铁芯;环的端部应与轴线同心，端面应垂直于轴线，以利于转子的平衡。
