单相电动机接正反转的接线方法(单相电动机4根线正反转接线方法)

昨天一个单相电机(吊车用)送到店里让我给他接一个正反控制开关电路。他本人也是家装电工，但是很多家装电工很少知道电机的正反转怎么接，尤其是单相的。一般三相电机的反向开关为三进三出，而单相电机(起重机用)多为二进四出。

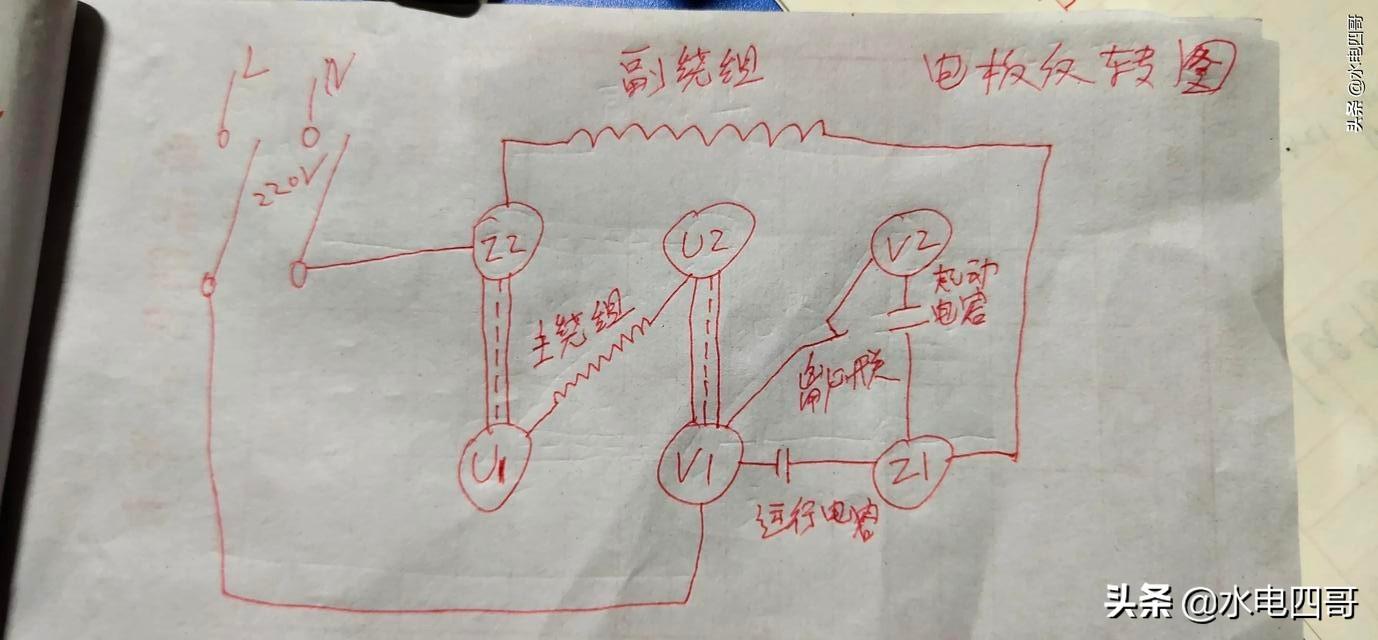

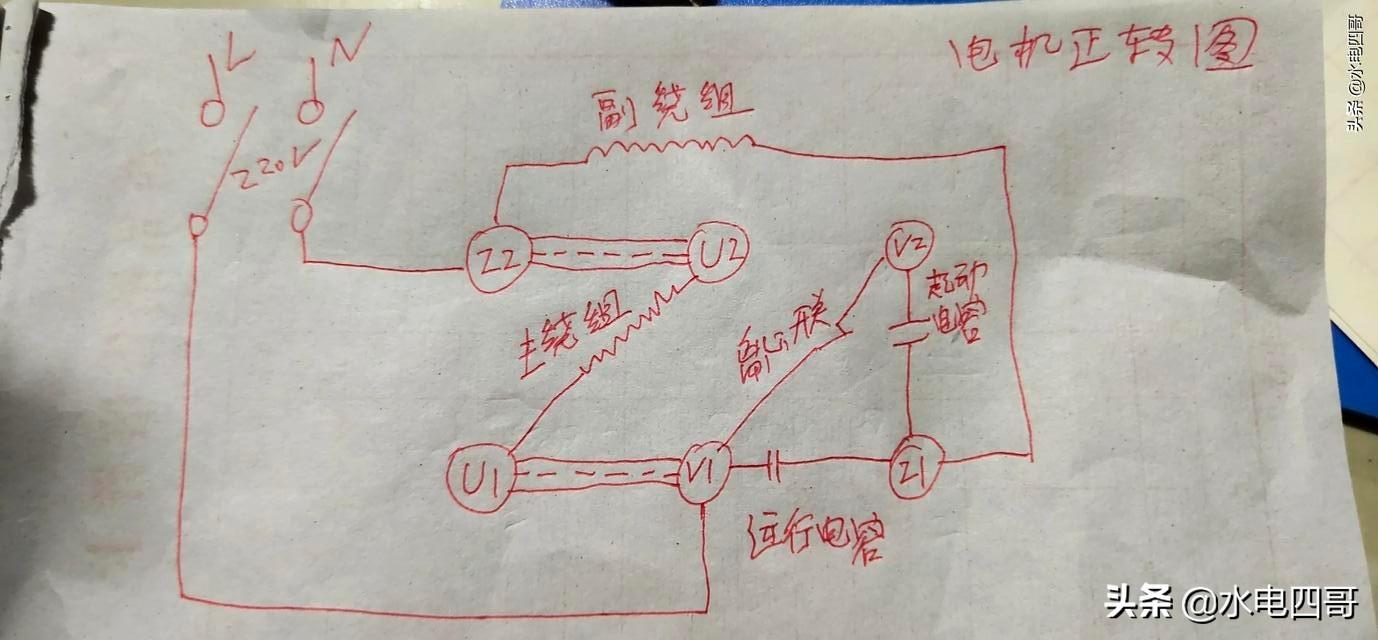

单相电机的二进是零火线，四出是电机接线(二进四出一定要记住)。这里有一些手绘供你参考。图1和图2显示了电机通过改变桩头连接件的连接方式来改变电机的运转方向。

上图中的连接件忘记标注了(中间虚线两边实线)，其中运行电容接在电机中，可以看出不在图上。所以简单来说，通过调整主绕组和富绕组桥接的正反转方向，就可以改变电机的正反转。以上只是原理实验操作。虽然可以正常进行正反转，但在实际使用中还是需要通过反转来控制。

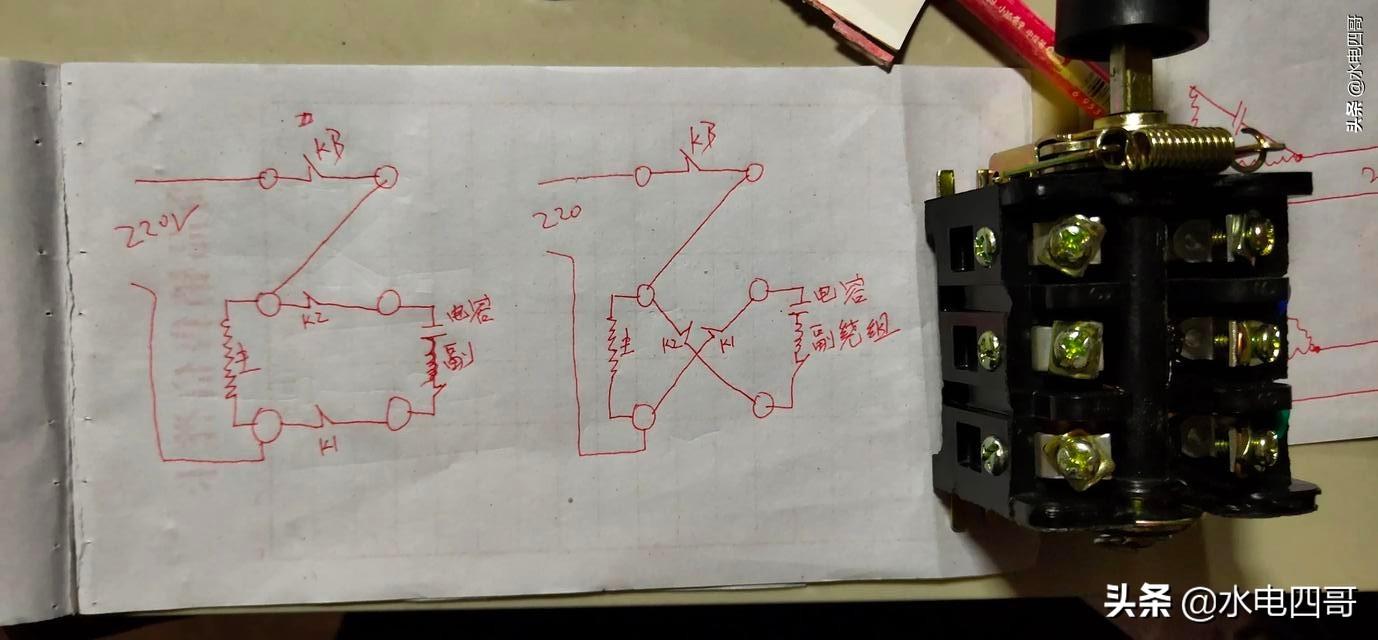

下面是实际倒车开关的接线图。

图中K1.2表示倒车开关手柄转到中间关闭，K3手柄转到中间关闭，两边打开。主绕组连接到电机桩头的U2端子，富绕组通过串联电容器连接到电机桩头的U2，如下图所示。

上图中，主绕组电阻约为1.8欧姆，富绕组可用万用表电容档测量。上图的正负电路图和右边的物理开关一模一样。下面四个端子通过主绕组和富绕组的交叉对接和平行对接的变化来控制它们的交叉变化，从而控制电机的正反转。感谢您的阅读。如有错误，请各位老师指导。如果有新手不了解，请到我主页看视频。
