单相电驱动三相电机(单相电如何驱动三相电机)

原创不易，请勿抄袭！

大家都知道三相电机需要三相电驱动，所以今天我就分享一个单相电(交流220V)驱动三相电机的例子，供大家参考。

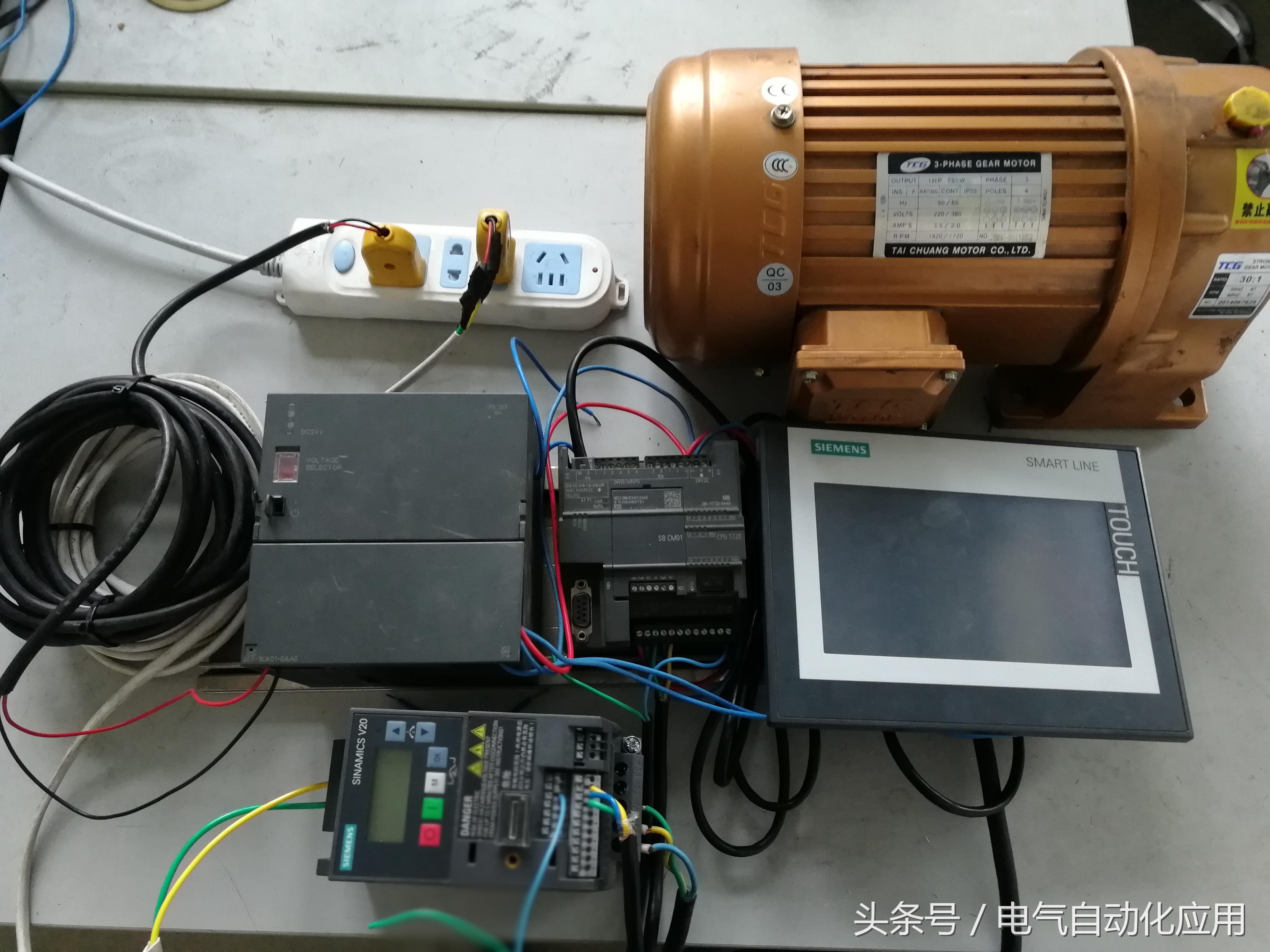

我们选择的电气元件包括：

1台西门子变频器SINAMICS V20，订单号为6SL3210-5BB17-5UV1。

2台西门子st20智能st20 PLC

3西门子触摸屏700ie v3

0.75kw三相电机

5个24v电源模块

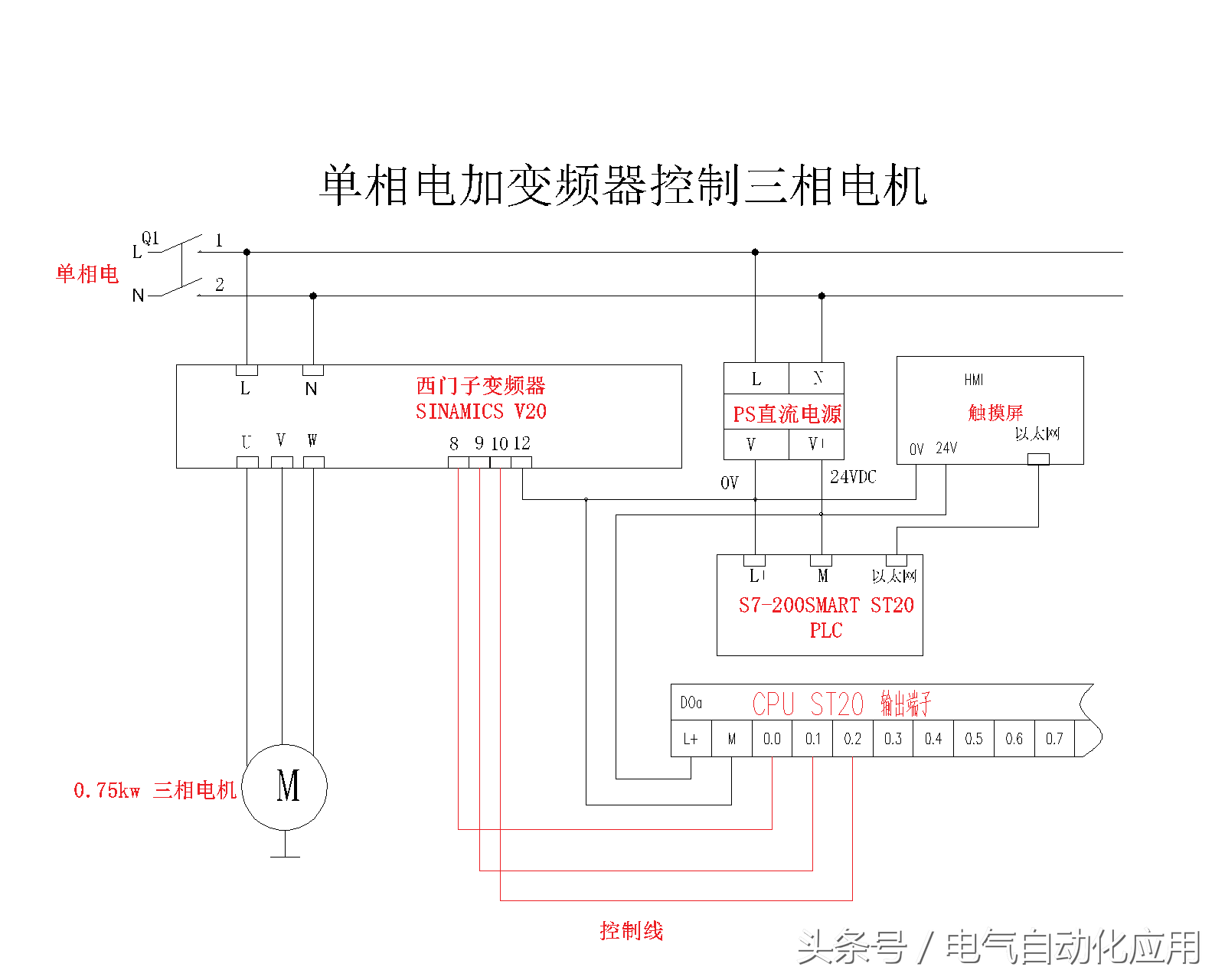

接线图如下：

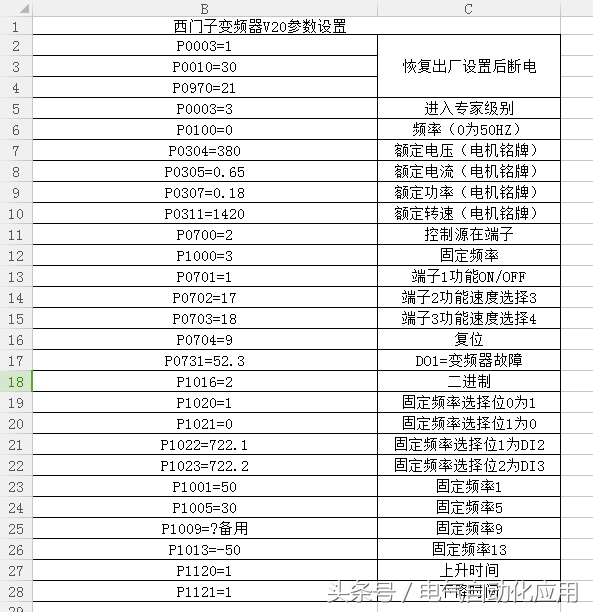

接下来，我们来看看变频器接线最重要的意义和设置：

下面从多方面来说说西门子的频率选择，包括面板控制、电位器控制、定频控制、模拟输入控制、通讯控制等等。

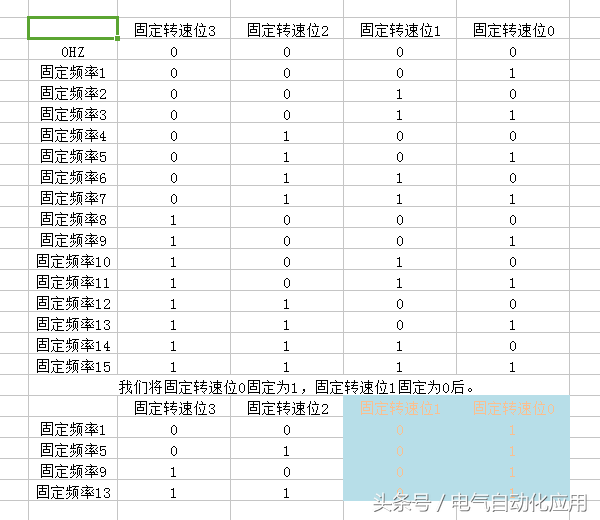

今天根据情况，我们采用西门子的固定选择位控制，以二进制方式接受四个端子来选择16档速度，非常方便。而我们的变频器只有四个输入，一个需要启动和停止，一个需要复位，只有两个输入可用，所以我们把固定选择位0固定为1，固定选择位1固定为0，这样就可以通过固定选择位2和固定选择位3来控制4。

这种控制方式是西门子变频器无通讯控制的经典控制方式。西门子的变频器都可以这样设置，可以多了解一下。

(当然，最好的变频器控制是通讯控制，借助强大的西门子生态系统，我们还可以通过PROFIBUS-DP控制变频器的速度等参数。有兴趣的可以在评论区留言。如果你有时间，我会整理资料给你看如何通过PROFIBUS-DP控制变频器。)

因此，我们将PLC的Q0.0、Q0.1和Q0.2连接到DI1、DI2和DI3，这意味着

0.0用于控制启动和停止，Q0.1和Q0.2之间的开关最多可以控制4个速度。如果要反转，请将该值更改为负数(P1013=-50)

这样就可以实现三相电机的单相电气控制。头条的视频区有一个动作动作展示视频，有兴趣的可以去看看。
