微电机调正反转技巧(微电机正反转方法图解)

发布日期：2022-11-07 16:21

私信“干货”二字，即可领取138G伺服与机器人专属及电控资料！

电机调正反转的方法

以凌朗55r电机为例：这款电机是插电式电机，一转就反转。有4根引线，2个棕色电容，1个蓝色正向，1个白色反向。

009544d8bf0c49708a586fed251adf00~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397230&x-signature=eflez8GItWgA32X%2B5hH972IJzAE%3D

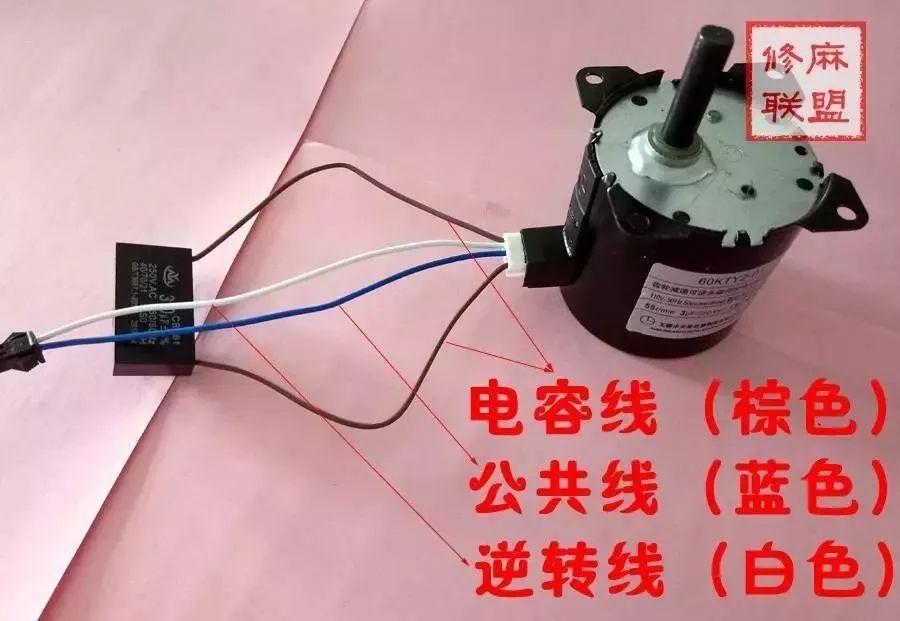

工厂布线(如上所示)

两条棕色电容线分别接在两端正反转线的入口(正转没有引线，电容线直接接在插头的插针上)。中间的蓝色普通线和一端的白色反接线从连接外部的插头中引出。

ed602dfd2829436fb10810b463596b25~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397230&x-signature=FQVjwMOU3r99MRTYuL5IZxcNrZE%3D

第一步

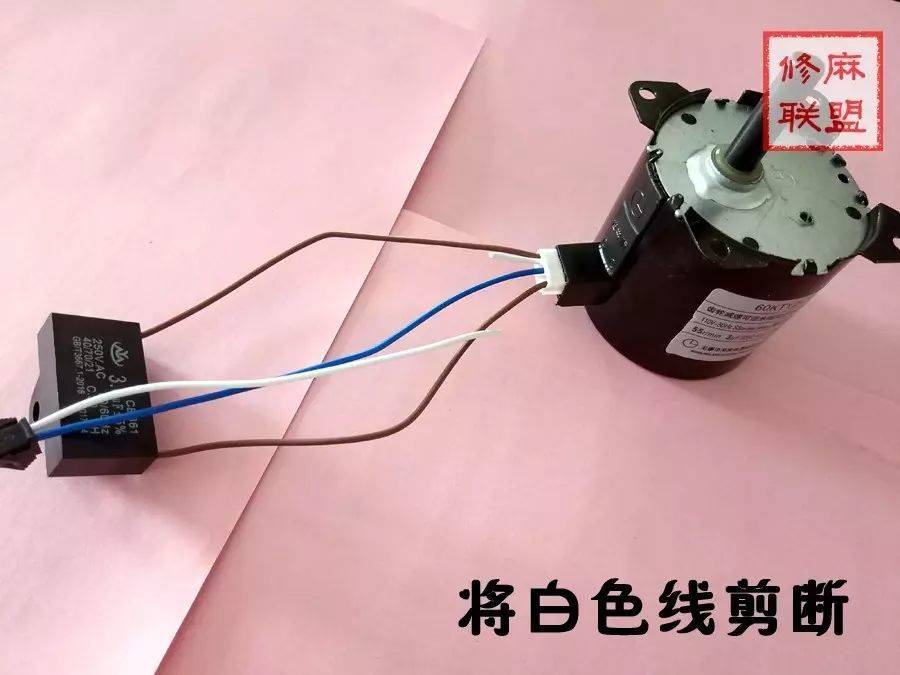

剪断电机端插头附近的白色换向线；用绝缘胶带密封电机端附近的白线。

7dd95ebbb7c34d718d67f0b3a614cb37~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397230&x-signature=7OUkdOGzhsEGgbupIh1HzDsM%2FbY%3D

第二步

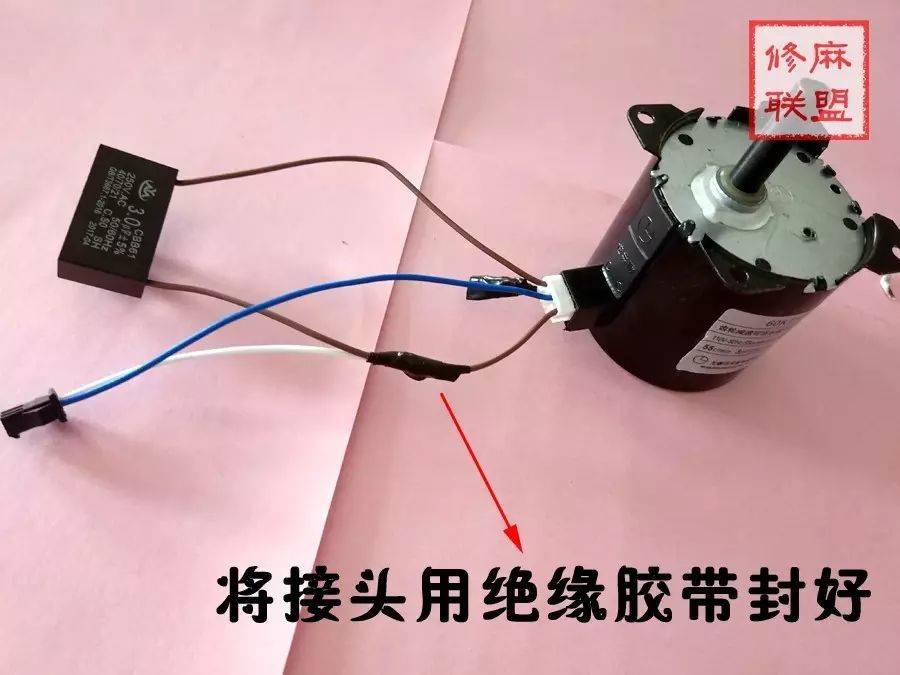

剥下连接到正向线路接口的棕色电容线，连接白色线并用绝缘胶带密封。

a373ac2888f44fe080c88c8613c6ff95~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397230&x-signature=KgqcdB%2BIOZVTiySZ0VjBhwri9AE%3D

这张图显示了改进。

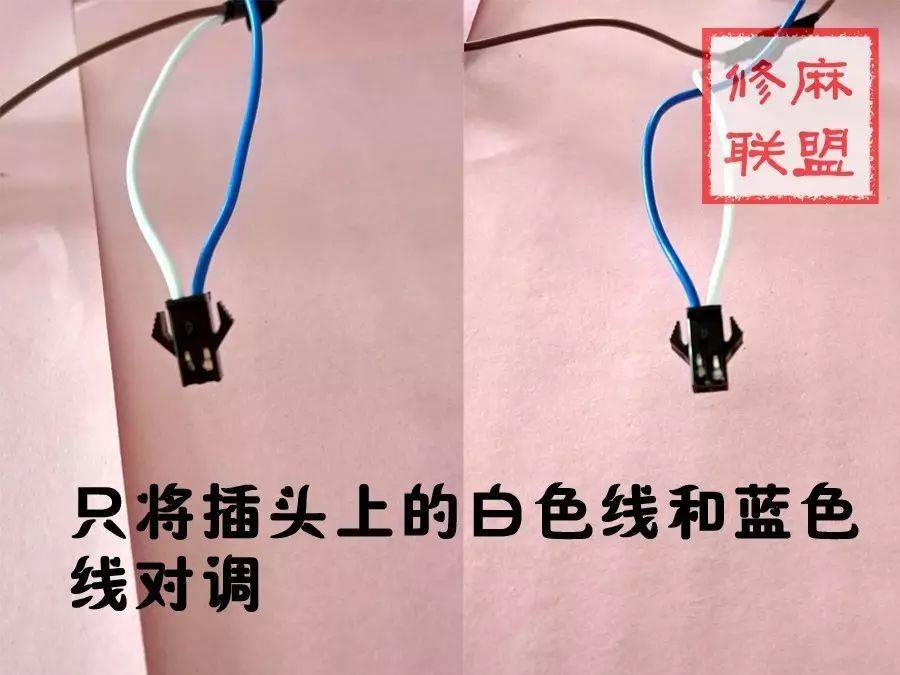

以下是错误的调整方法。只有接头上的白线和蓝线被切换。

1d3b9ba00a504e5e94aa64057e80bbfe~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397230&x-signature=5UvLahBUin%2FdUQFqTgdZrOa4FuM%3D

白线蓝线的电机转向方向不会改变。
