单相电双电容器电机怎么接线？多种多样电线接法详解

单相电双电容器电机的布线难题是不是困惑着你，对单相电双电容器电动机如何恰当布线，先将启动电容与离心式风机电源开关串连，随后与运行电容开展串联，单相电双电容器电机的恰当电线接法，如下图所示。

单相电双电容器电机的电线接法

一、单相电电机的启动电容与运行电容

农用机械家用电器和日大功率电器中有一种高转距单相电电机，这类电机的电源电路中各自接有启动电容和运行电容。

在其中：

(1)启动电容只在电机运行全过程中工作中，当转速比做到一定值时就立即撤出。启动电容的容积相对性很大，以确保电机有较高的运行转距。

(2)运行电容只在电机工作中时起功效，运行电容器的容量相对性较小，以确保有不错的运行特点。

这类电机的二次绕阻中大多数串连有离心式风机运行电源开关，恰当布线时，启动电容应该和离心式风机电源开关串连，再和运行电容开展串联。

单相电双电容器电机的恰当电线接法，如下图：

图1 单相电双电容器电机恰当接线方法

当电机运行之后，一旦电机的转速比做到额定值转速比的80%上下时，抽滤电源开关的接触点便会断掉，进而断开了启动电容与电源电路的联接，这时电机电流量减少，电机进入了一切正常的运作情况。

应用中，假如将2个电力电容器的部位接错，把容积很大的启动电容与二次绕阻立即串连，则会使二次绕阻因过流而损坏。

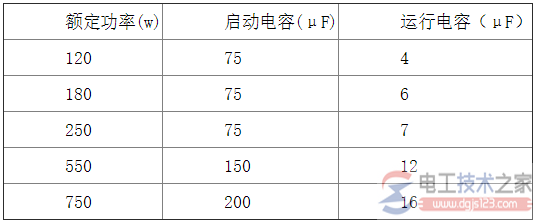

不一样输出功率的双电力电容器电机的容量挑选标准值如表1列出，仅供参考。
