三相异步电机改发电机组的接线方法

三相异步电机怎样改成发电机组，这儿共享一个三相异步电机改发电机组的布线方法图，三相异步电机根据另加电容器驱动力拖拽可改为发电机组。

三相异步电机改发电机组的接线方法

三相异步电机根据另加电容器驱动力拖拽，能够 改成发电机组。

另加电容器分为主导电容器组和副电容器组，主电容器是使发电机组在满载情况下自激振荡做到额定电流輸出的电容器，副电容器用以在载入情况下维持输出电压平稳和赔偿交流电流的无功功率电流量。

电机的布线：

若三相异步电机为星型联接，则不需更改接口方式，輸出3根火线零线、1根零线，提供驱动力负载和照明负荷。

若三相异步电机为三角形联接，其电磁线圈的接口方式要依据负荷的方式明确。若是纯照明灯具负荷，可改成星型联接，这时輸出的相电压为380V，相电压为127V，照明灯具要接在两火线零线中间，负荷分派要尽可能均衡。

针对纯驱动力负荷或不仅有驱动力也是有照明灯具的负荷，则要按三角形联接。这时无零线輸出，只輸出220V的相电压。

如照明灯具不一会儿，可将二只输出功率同样的电灯泡串连后接进两火线零线中间；若照明设备较多，则应将输出功率同样的照明灯具三个为一组连接成Y后，再收到三相电源上，如图所示一所显示。

图一

电容器的接线方法：

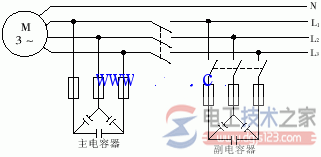

电容器的接线方法视三相电机的布线可连接成星型也可连接成三角形，若电机为三角形联接则电容器只有连接成三角形。图二中，电动机为星形接法，电容器为三角形接法。

图二

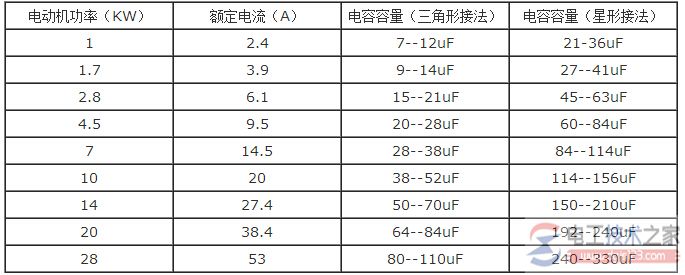

主电容器组的容积参照下表：

全部电容器全是无旋光性电容器，抗压值450V。

此外，要使电机能励磁电流发电量，电机转子务必要存有磁损通，假如接上线后，不可以一切正常发电量，很有可能是由于电机转子欠缺磁损通的原因，能用6V的直流稳压电源随意给电机在其中的一相绕阻插电几秒后，电机转子即会造成磁损。

也可将电机收到三相电源上，高转速5～10min开展加磁后就可以处理。
