步进电动机原理(步进电动机结构原理图解)

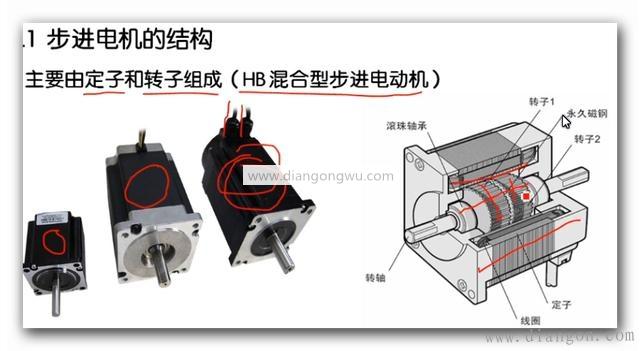

今天，我要介绍一种步进电机，其结构和工作原理在电气行业中很常见。 1.步进电机主要由定子和转子组成（HB混合式步进电机），请参考下图，如图1所示。

让我们从左到右看。第一个是小，然后第二个是大。右侧有两根绞线的编码器配有编码器。可以进行闭环控制。最右边是步进电机的三维图，任何人都可以通过它轻松地了解其实际结构。定子，转子（转子有一个磁铁，这是我们的。混合式步进电动机是现在使用最广泛的步进电动机。让我们再看一看。有拆卸的步进电动机。这更直观，如图2所示）。/p>

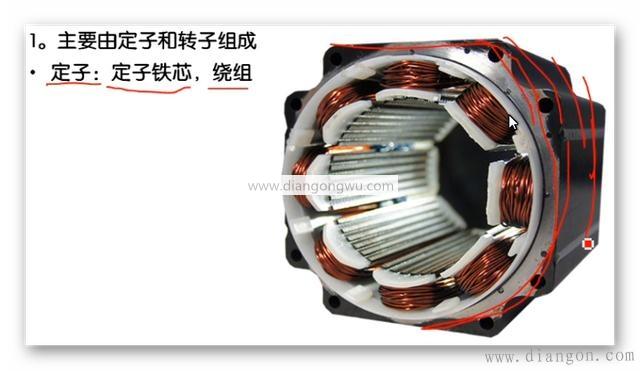

好好看看。定子铁心内部的绕组与交流电动机是否略有不同？有绕组和定子铁芯。该定子主要由硅钢板组成。有空的时候可以检查一下。该组装方法主要防止涡电流的形成。让我们看一下下图，如图3所示。/p>

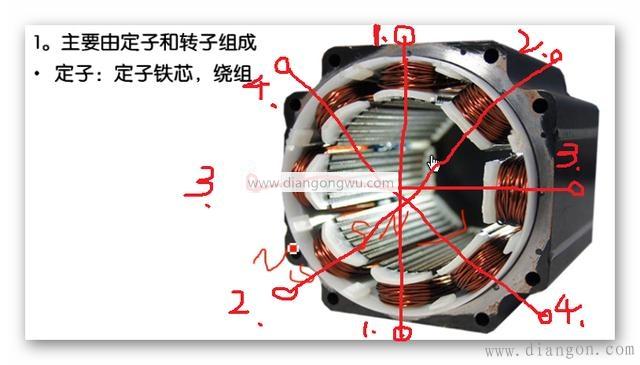

这里总共有多少个绕组？ 8是正确的吗？让我们看一下上下绕组。我在中间连接了一条直线。也就是说，您可以将这两个绕组连接到一个绕组中，其余绕组相同，因此得到4个绕组。每个绕组都缠绕在硅钢上。硅钢中有一个槽，其宽度与刻在转子上的槽相同。一体。凸凹相比，一是相同的。由于它使用直流电，因此一旦提供能量，便会形成磁场。让我们看一下下面的图，如图4所示。

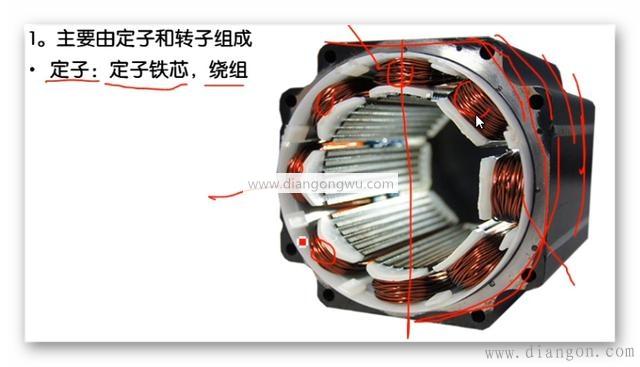

只要通电，这是S极，另一个是N极。如果电线反向连接，刺激也将反向。因此，这种混合式步进电机自行通电的方式是通过来回更改。如果有机会，您会发现步进电动机损坏了，并通过拆解来查看它-有8根电线连接在一起。两个线圈互相连接，两根导线连接（即，两个线圈连接，串联在一起形成一个线圈），对于这张照片中的每个人，我已经标记了8个线圈，这四个线圈构成了。我将其他8个线圈更改为4个线圈，可以将它们更改为2个线圈吗？当然，您可以使用并联励磁或串联励磁将四个线圈连接在一起。有人还能将两个线圈连接到一个吗？我的回答是。您的老板会告诉您不要将其用于明天的工作！因此，接线时必须注意不要错误地连接接线。接下来，让我们再次看一下转子，如图5所示。

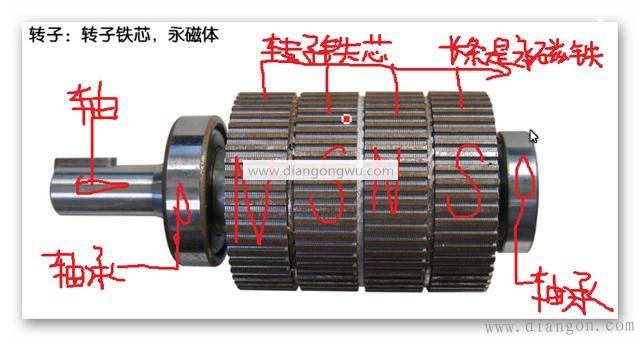

转子：有转子铁芯，永磁体，两组磁体，一组带有S极，另一组带有N极。它以这种方式布置，并且其主要功能是具有较大的推力。让我们看一下S。磁极和N极磁体之间的对应距离相同，并且凹槽部分面对凸出部分。也就是说，S极和N极必须是错误的凹槽。它是推拉功能。步进电机的主要参数是什么？图6：

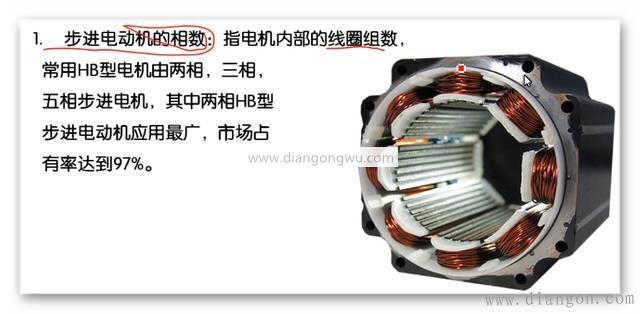

在我们的市场中，两相最大，而最大数量是线圈数。第二个是位数，如图7所示。

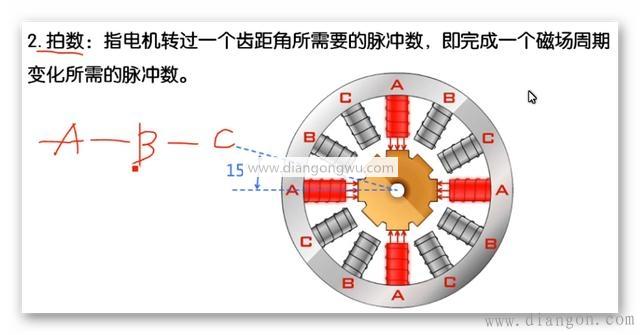

Beats：这句话是什么意思？例如，当A线圈的4个线圈通电时，应将其拉出。这将为我的B线圈供电（当然A线圈已关闭电源），而B线圈将向后拉。然后，牙齿（角度为15度）将旋转。当B线圈通电时，C线圈再次通电，当通电时，将其拉动并旋转到不同的角度，最后是A.通电后，线圈，B线圈和C线圈。下一个A线圈，B线圈和C线圈通电，下一个ABC线圈通电时，最后一个ABC线圈通电。因此，他需要的脉冲数是3个ABC脉冲。
