星形与三角形的区别，电动机y三角形接法图

星形连接和三相连接的区别在于，在380V电源中，线电压是相电压的三倍，线电流等于相电流。在三角形连接中，电机相电压等于线电压，线电流等于根部相电流的三倍。星形连接方法通常用于低功率，高转矩电动机或启动时具有较大功率的电动机。它的启动输出功率低，因此机器损失更少。通常，小于3 kW的电动机以星形连接，而大于3 kW的电动机通常以三角形连接。

每个电动机都有一个标签，可以根据需要进行接线，接线盒盖上还有一个接线图，用于通知。通常，小于4千瓦的电动机为星形连接，大于4千瓦的电动机为三角形连接（星形-三角形启动器），主要考虑到对变压器和电网的影响（压降波动）。

差异1：星形连接是将电动机绕组的两端连接在一起，第一端是引入电源的一端。

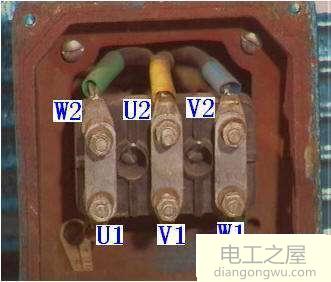

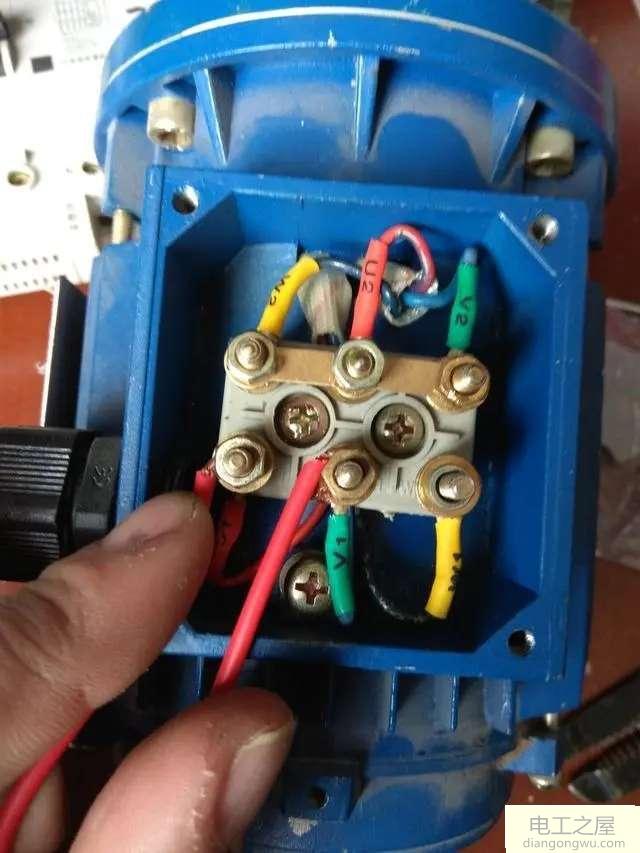

差异2：如果打开电机接线盒，则可以看到它是星形连接还是三角形连接。接线时，寻找U1，V1，W1。

差异3：运行中：小于3Kw的电动机适用于星形连接，而大于3Kw的电动机适用于三角形连接。

差异4：星形连接的启动电流较小，为增量连接的1/3，而增量连接的启动电流较大。

差异5：星型连接方法的启动扭矩小，是三角形连接方法的1/3，而三角形连接方法的启动扭矩大。

在单个请求期间，仅“星三角”降级处于活动状态。

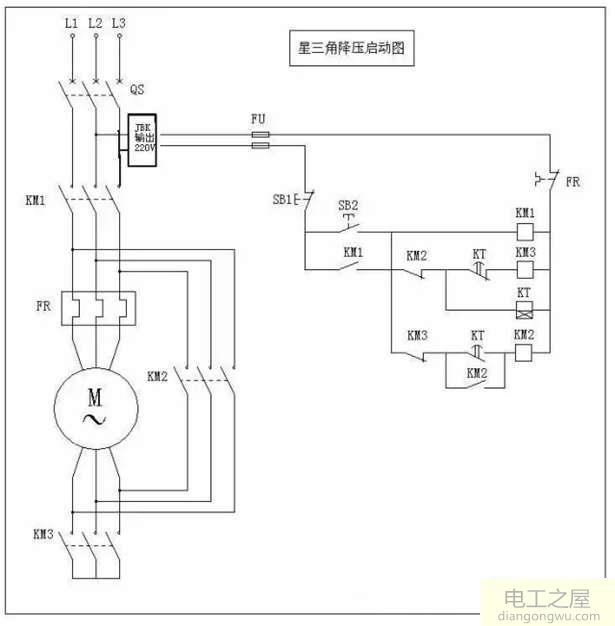

按下启动按钮SB2，KM1，KT，KM3线圈同时通电并进行自我保护，电动机呈星形连接，并且连接了三相电源以开始减压启动。当电动机速度接近额定速度时，延迟继电器KT被激活，KT常闭点被断开，KM3线圈的电源被切断，KT常开点被闭合，KM2线圈被通电并且自励。受保护的。电机进入增量运行阶段。

星三角起动仅适用于必须减小起动电流且对起动转矩没有严格要求的负载。
