增量式编码器(增量编码器结构与工作原理)

发布日期：2021-03-10 09:39

增量编码器也称为脉冲盘编码器。增量编码器将位移转换为周期性的电信号，然后将该电信号转换为计数脉冲。脉冲数表示位移的大小。

增量编码器的结构和工作原理

增量编码器可以通过判断A和B之间的相位差是向前还是向后90度来确定编码器的旋转方向。

增量编码器输出的脉冲信号通常连接到计数器，PLC，计算机，有以下三种连接方法。

1）在单向计数期间，单相连接用于单向计数。

2）A，B两相连接，用于正负计数，正负方向和测试速度判断

3）使用A，B，Z连接作为参考位置进行测量。

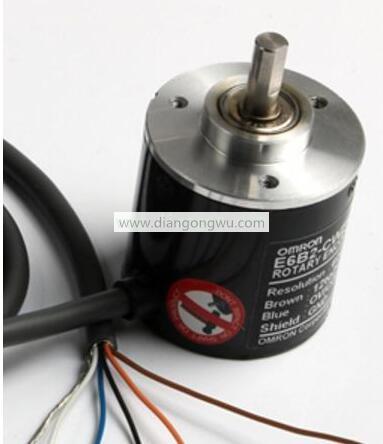

欧姆龙增量式编码器

颜色如下：

布朗：积极

蓝色：负面

黑色：阶段

白色：步骤B

橙色：Z相
