如何测量电动机启动电流大小及电机启动电流变化示意图(4kw电机额定电流)

电动机启动电流大小测量方法和电动机启动电流变化的示意图

起动电流是指电气设备刚刚起动时的浪涌电流（感应负载），是从电机或感应负载通电到短时间稳定运行后的电流变化量。通常，它是额定电流的4到7倍，并且为了线路安全和其他电气设备的正常运行，规定必须在大功率电机上安装启动设备以减小启动电流。

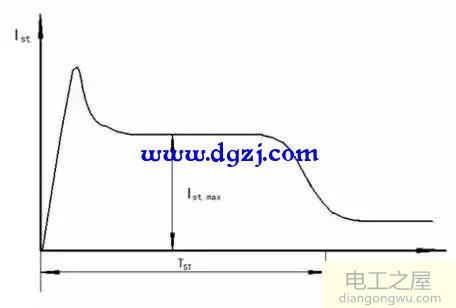

图：电动机启动电流变化示意图

电机启动过程是动态过程。为了在实际测试过程中进行准确的测试，通常使用采样率高的波形记录仪或具有波形记录功能的测试设备。通常，使用高采样率测试设备记录测量的功率，并使用以下测试方法绘制瞬态波形或趋势曲线。

使用示波器测量——。在电动机启动回路中安装一个转换率相对较大的电流传感器（您可以根据电动机的功率或制造商提供的参数进行选择）。您可以将电流传感器连接到示波器以完成测量。

使用错误记录设备测量——。在电动机启动电路中安装电流传感器。电流传感器的次级绕组连接到故障记录设备。可以在电动机启动过程中开始记录。您可以进行测量。

我使用手持式电能质量分析仪测量了——。在电动机启动回路中安装一个电流传感器。电流传感器的次级绕组连接到便携式电能质量分析仪，用于在电动机启动过程中进行测量。

使用高级电动机测试系统测试——。您可以通过设置测功机传感器比率和同步源以及其他参数来有效地测试启动电流。

使用功率分析仪进行测试——功率分析仪是一种通用测试设备，是现代电机测试台的重要组成部分。可以高精度地精确测试电动机的各种参数。
