变频器电压测量,变频器直流电压检测

发布日期:2021-03-09 17:00

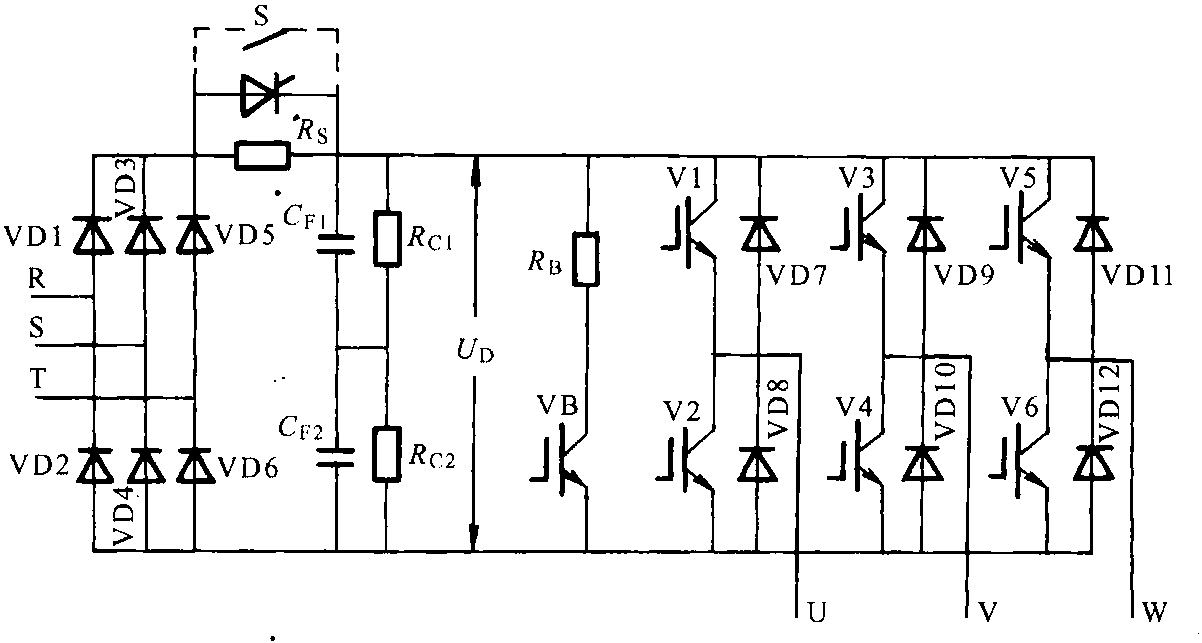

中小型通用逆变器的主要类型为AC-DC-AC电压逆变器,其主电路如图1-2-1所示。


图1-2-1 AC-DC-Traffic逆变器主电路

从图1-2-1中不难看出,通用逆变器的主电路由以下部分:组成。

(1)三相桥式整流电路

三相桥式整流电路也称为全波整流电路,该电路通常用于中小型逆变器。 VD1至VD6通常使用功率整流二极管或整流器模块。 R,S,T(即L1,L2,L3或A,B,C)是电源输入端子。

(2)滤波电路

滤波电路通常使用多个并联的电容器来形成CF1以增加容量,然后串联连接相同容量的电容器CF2。

由于CF1和CF2使用具有较大差异的电解电容器,因此由于CF1≠CF2,电压值并不完全相同。为了解决该问题,在CF1和CF2之后并联并联连接具有相同电阻的均压电阻RC1和RC2。

(3)限流电路

限流电路由并联的电阻器RS和开关S组成。

在将逆变器连接到电源之前,滤波电容器CF UD的DC电压=0。因此,在逆变器通电时,较大的浪涌电流会损坏三相桥式整流器,从而可能引起交流电的损坏。电压降,形成干扰信号。但是,设置RS会削弱浪涌电流。

当RS从头到尾串联连接时,它将同时影响DC电压UD和逆变器的输出电压。短路开关S被设定。当UD增加到一定水平时,将连接S并将RS设置为旁路(或“断路”),以便不影响逆变器的输出。在图1-2-1中,另一个晶闸管并联连接在Rs和S之间,其中S通常为晶闸管。在小容量逆变器中,S用作继电器的常开触点。

(4)逆变器电路

逆变器电路由功率电子器件V1至V6组成,通常称为“逆变器电桥”。它们接受来自控制电路的SPWM调制信号的“命令”(控制),并将直流电流反相为3。相AC。V,W三个输出端子输出,交流异步电动机供电。

(5)续流电路

VD7?VD12构成续流电路(见图1-2-1),以下三点为:

(1)为三相交流异步电动机的绕组中的无功电流提供返回直流电路的路径。

(2)当电动机的同步速度由于频率下降而下降时,VD7?V12将绕组的再生电能反馈到DC电路以提供空转。

(3)为电路的寄生电感提供续流路径,以在逆变器过程中释放能量。

(6)动态制动电路

在变频器速度控制系统中,通过逐渐降低频率来实现电动机的减速和停止。频率降低时,电动机的同步速度下降,但由于机械惯性,转子速度不会改变。当同步速度低于转子速度时,转子电流的相位几乎改变180°,此时电动机处于发电机状态。同时,电机轴上的扭矩变为制动扭矩。电机速度急剧下降。因此,此时电机被视为处于再生制动状态。

从电动机产生的电能经过续流电路VD7?VD12进行全波整流后,会反馈到DC电路。由于直流电路电压UD无法反馈到电网,因此只能被CF1和CF2吸收。 (见图1-2-1)电路的几个部分继续消耗电能,但是仍然存在短路。在CF1和CF2上形成了电荷的周期性积累,即所谓的“泵电压”,这会增加DC电压UD。直流电压过高会使电路各部分中的电力电子设备处于危险之中。因此,如果DC电压(UD)超过某个值,则必须提供“放电电路”以消耗再生的电能。因此,从变频器的角度来看,在电动机“再生”电能之后,变频器的DC电路中消耗了当速度下降时电动机减小的动能。简而言之,此时通过消耗能量来获得制动扭矩,这属于动态制动状态。

消耗电动机的再生电能的电路是能量消耗制动电路。 RB是动态制动电路的重要组成部分(请参见图1-2-1),并将电动机的再生电能转化为热能并将其消耗。 RB的电阻通常可确保制动电流不超过变频器额定电流的一半,其功率取决于电动机的容量和运行状况(机械设备的运行状况)。

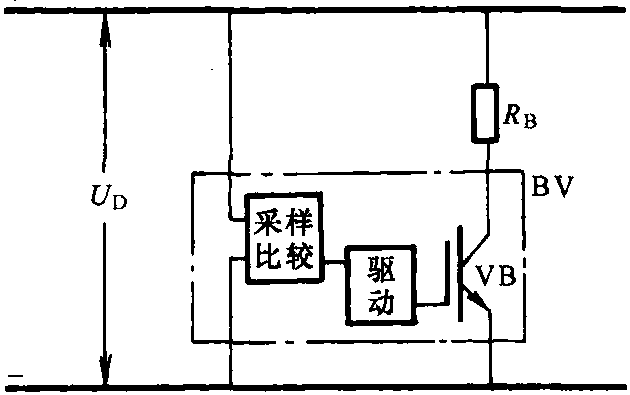

除了制动电阻RB之外,电路中还有一个非常重要的制动组件BV,如图1-2-2所示。

其中VB是图1-2-1中的VB。 BV的功能是在直流回路电压UD超过指定限制时连接能量消耗电路,从而导致直流回路通过RB释放能量。 VB是用于打开或关闭能耗电路的功率管,并且是制动电路BV的关键组件。 “采样和比较”是电压采样和比较电路。这是因为VB的“驱动”电路是低压电路,因此,与参考电压相比,只能与采样电压成比例地提取一部分UD。它被加到电压和VB的基极上,以达到控制目的。功率放大器管VB的常用元件是GTR或IGBT,主要的选择指标是击穿电压UCEX。也就是说,当电源电压为380V时,我们选择UCEX=1000X。最大集电极电流ICM必须通过。选择正常电压下的RB电流的两倍。


图1-2-2由动态制动元件组成的单元电路

(7)主电路外围电路

所谓的外围电路本质上是外部布线。外部接线所需的组件或“外围设备”称为“选项”和“选项”。

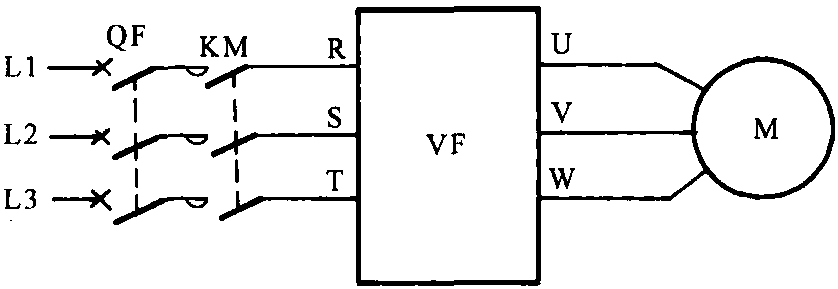

最简单的外围电路如图1-2-3所示。

图1-2-3的左侧是输入电路,即电源端子,必须连接至断路器QF(通常称为自动空气开关或空气开关)。接触器KM。 “ VF”是变频器的代码。

断路器的功能是在安装,维护或维修逆变器时关闭QF时,将VF与电源L1至L3断开连接。此外,QF具有自动跳闸保护功能,例如短路功能。


图1-2-3最简单的外围设备

接触器也称为交流接触器,电路的功能主要是促进操作。如果逆变器发生故障,您可以快速切断逆变器的电源。

图1-2-3的右侧显示了逆变器输出端子的接线。在大多数情况下,变频器的输出端子应直接连接到电动机。输出端子接线时,请注意以下几点。

(1)您不能在VF和M之间连接接触器。这样可以防止电动机直接以特定频率启动并导致过电流。

(2)由于VF已经具有热保护,因此无需在VF和M之间连接热继电器。

(3)如果使用变频器来启动多个电动机,则每个电动机都可以与一个热继电器串联。

(4)电容器不能连接到变频器的输出端子,电容器不能滤波,并且不允许使用电容性单相电动机。
