朋友们好，本期我们将继续和朋友们探讨如何用反转开关控制我们单相电机的正反转。

那么为什么要讨论这个电路呢？因为可用性强，你喜欢比如我们工地常用的混凝土搅拌机。

还有我们的起重设备。也就是说，反向开关用于控制单相电机的正转和反转。比如我们家作坊的和面机也是同样的原理。让我们看看，呃，各个门的上下运动，等等。这也要求我们的电机做往复运动。你可以用反转开关来达到这样的效果。

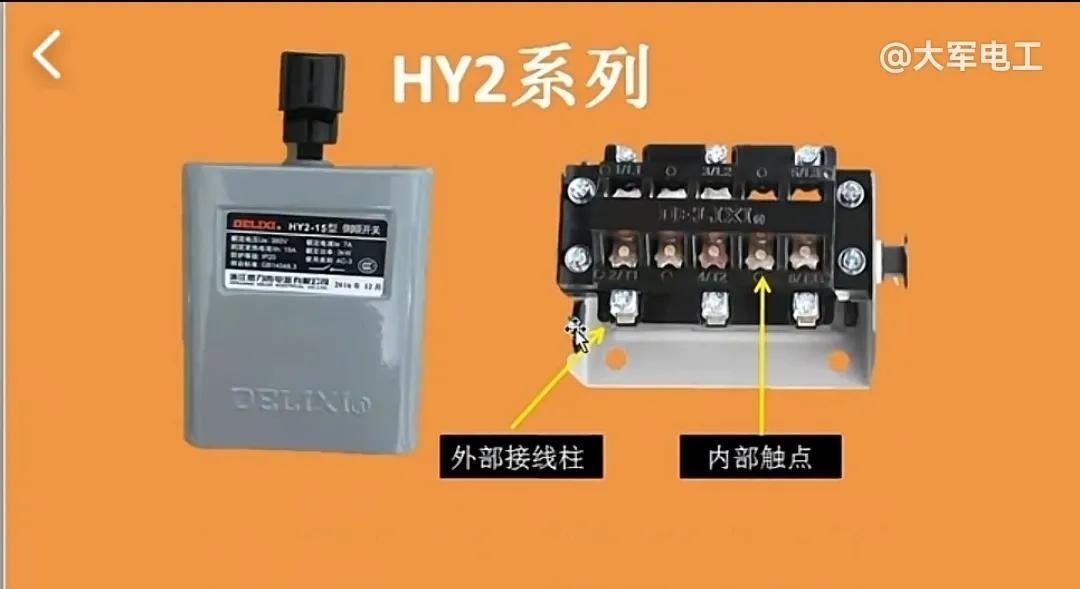

市面上的反向开关呢？反向开关有几种类型，比较常见。一个是HY2系列，一个是KO3系列。这两种类型应用广泛。这两种类型呢？外观，内部结构，布线还是有些区别的。

所以今天主要以H2系列为例，交流学习如何实现单相电机的正反转。在此之前，我们应该首先了解反向开关触点的状态。它的外部端子很简单，所以是三进三出，也就是主接点是三进三出。

010-350000

对于我们的三相电机来说，下一步相当容易，你可以直接上去直接使用，非常方便。

但是对于我们单电机来说，因为它只有一火一零，只有两根线，所以就复杂一点。

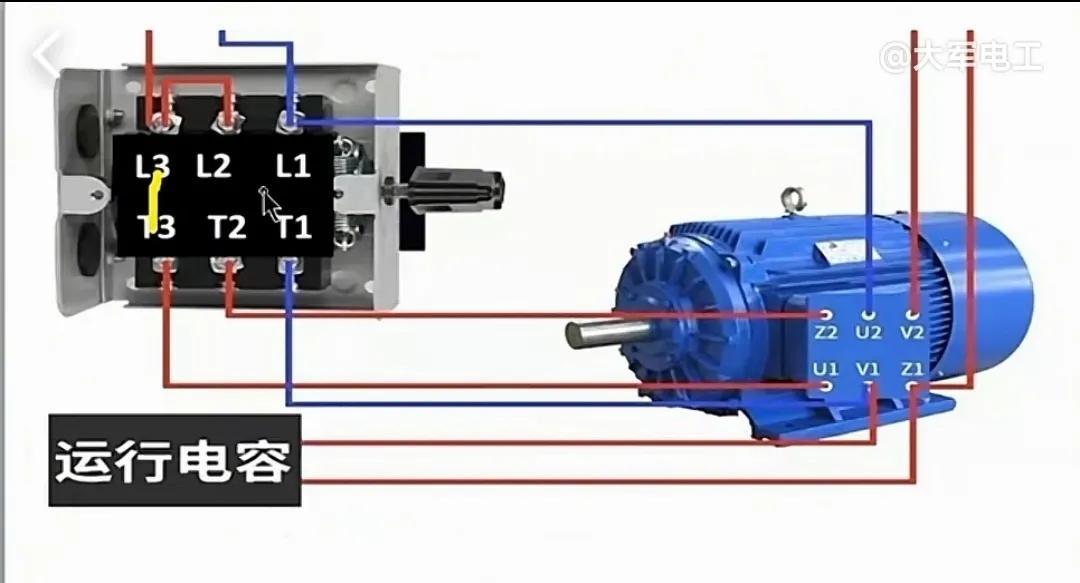

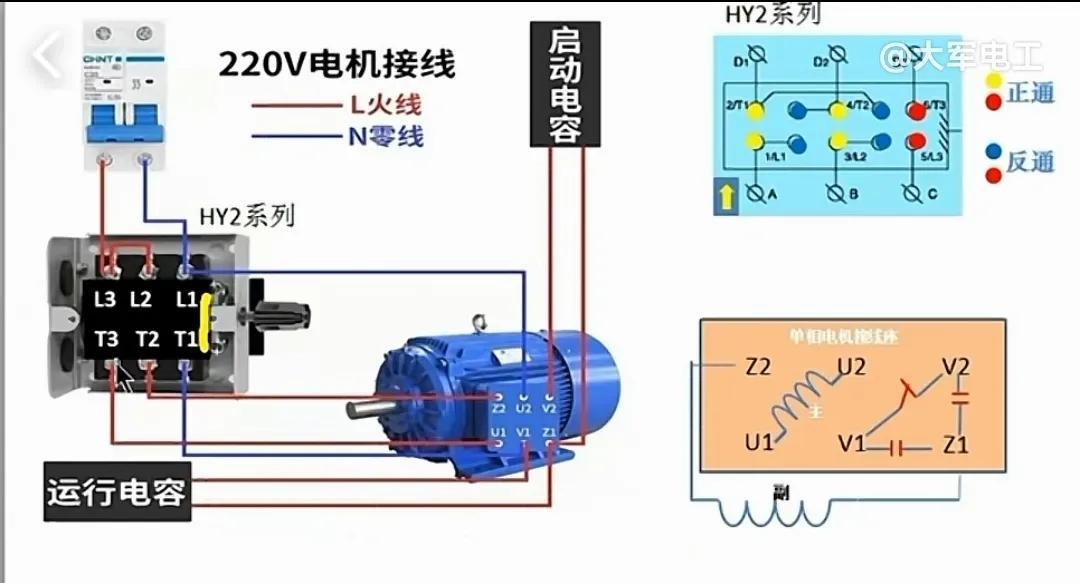

对于他的电源的入口，然后我们用了一个跳线和一个红色跳线，所以把他的。L3也和他打了个简短的电话，接通了。另外，他的L1到T1，啊，啊，都是直连的，不管是不是直接转发。那么L2到T2和L3到T3，当它是正向时，也是直接相连的，当它是反向时。L2和T3与L3和t2相连，它们是十字形的。这个L1和T1怎么样？同样，无论你向前还是向后旋转，它们都是直接相连的。他就是这样一个连接状态，也就是说只有一对终端。是直连的，所以还剩两对。它可以交换他的一个连接序列。

为什么会这样？这主要是他的一个内部联系人。他已经做了一些处理。让我们来看看内部接触的情况。

010-350004

其电路原理走势，这里不再做过多分析，喜欢的朋友可以去我主业看视频。

其实有正面也有负面。他只是换了一个二次绕组头尾的上电顺序。一个是火星带着负绕组z2，然后它从V1流出。反过来的时候，它的火线从V11流入，然后从Z2流出。所以，他只是交换了负绕的头尾位置，所以主绕还是没动。

那么这里呢从而就讲到了一个单相电机的，它正反转要实现正反转的一个规则，只需要来改变主绕组或者是负绕组的头尾通电的一个顺序，那么就可以实现他的一个幻换向啊。这是它的一个重要的规则，那么分享给大家。
