分享下单相电机电容器的接线图，介绍下单相电机电容器的接线方法，包括电源、电容器、电机接线要求和方法，以及单台电机两组线圈的连接方式：主绕组和辅助绕组等。

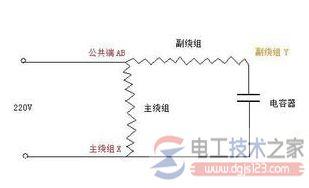

单相电机的电容接线图

220v有两线(1线，2线)，电容有两线(3线，4线)，电机有三线(5线，6线，7线)。

三，一，一，五，二，六和四，七。

如果需要改变转向方向，应改变5、6、7线中任意两条的位置。

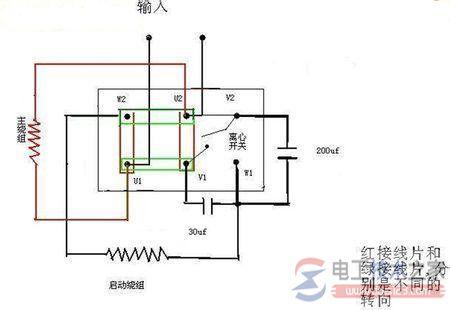

单台电机有两组线圈，一组是主绕组U1和U2接电源；另一组是次级绕组Z1和Z2，其中一个连接到除电容C以外的电源，电容的另一条线连接到电源。

以上是原理图，具体操作演示如下：

一个具体的接线实例

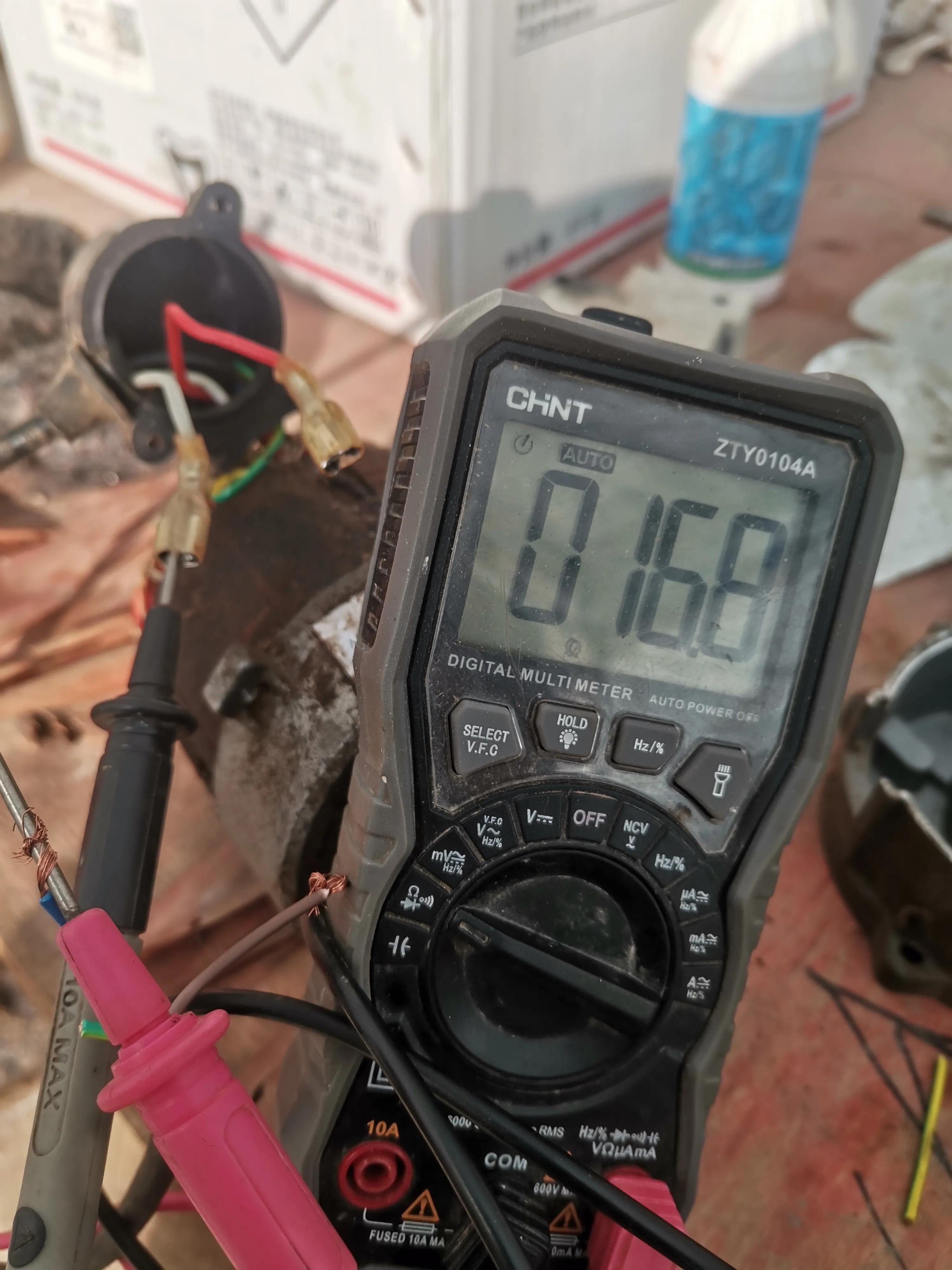

测量电机两个抽头的电阻值。蓝线和白线是16.8欧姆。

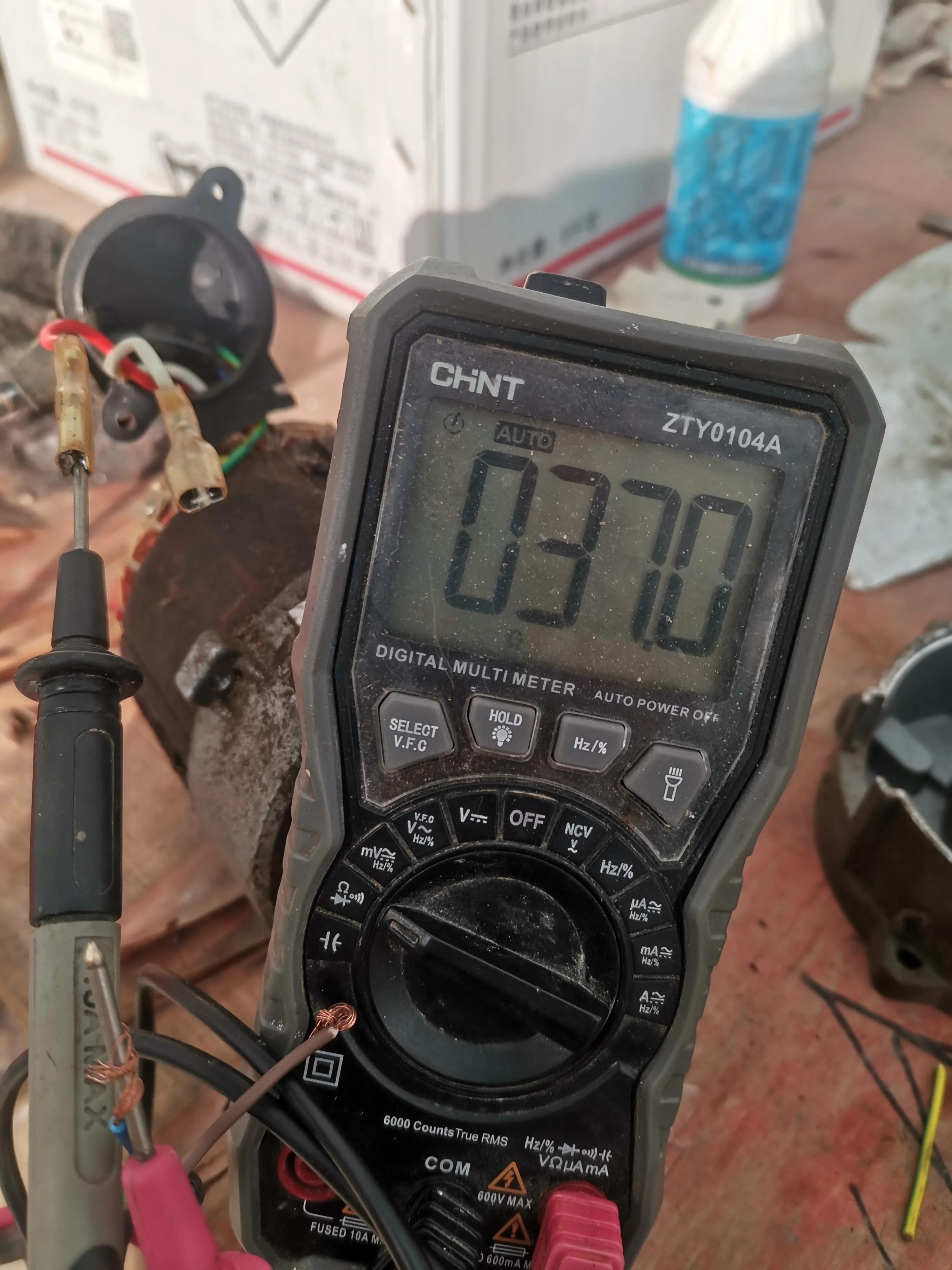

用37欧姆的电阻测量电机的红线和蓝线。

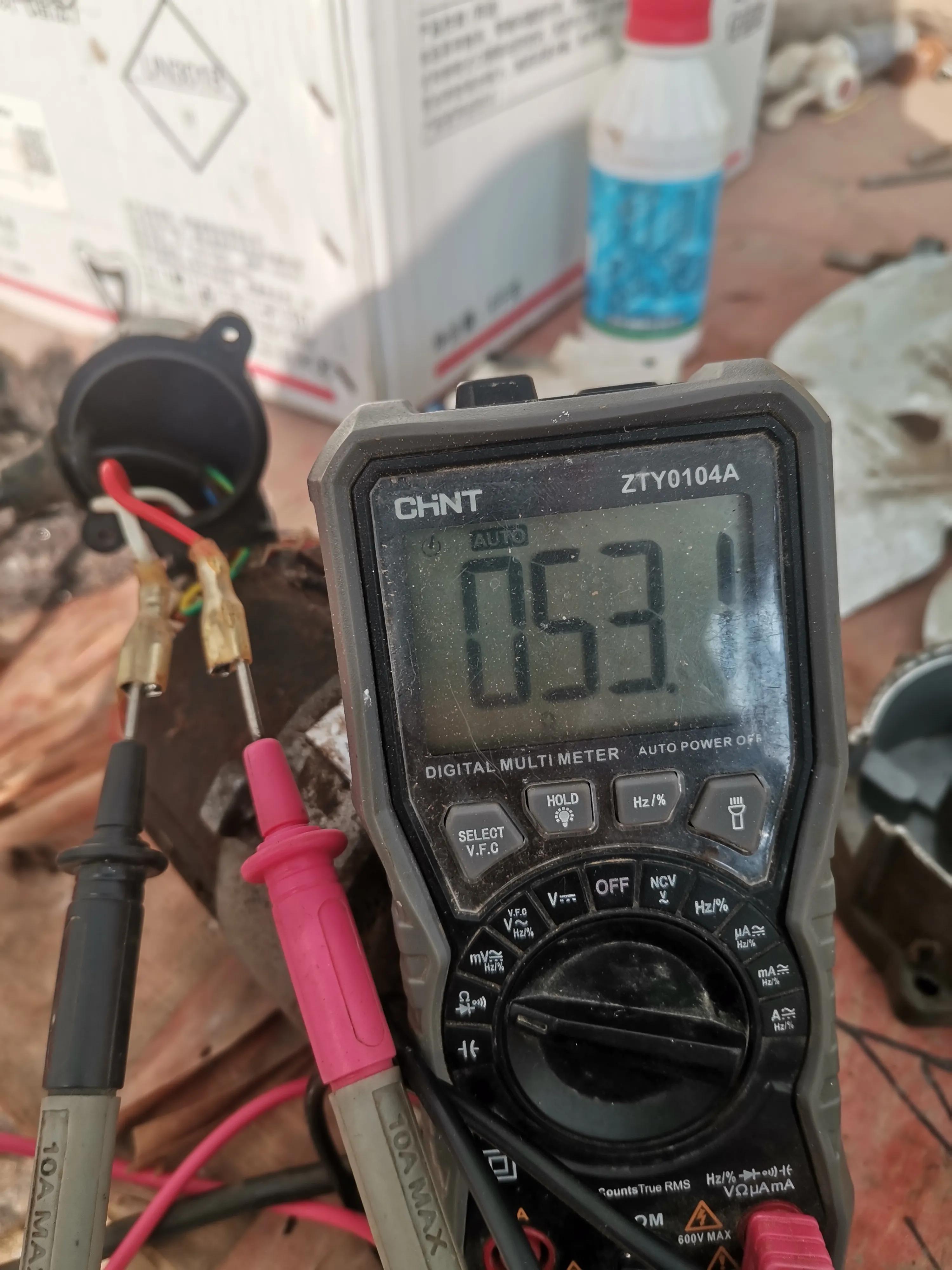

测量电机的白线和红线，电阻值为53.1欧姆。

16.8 37.0=53.0

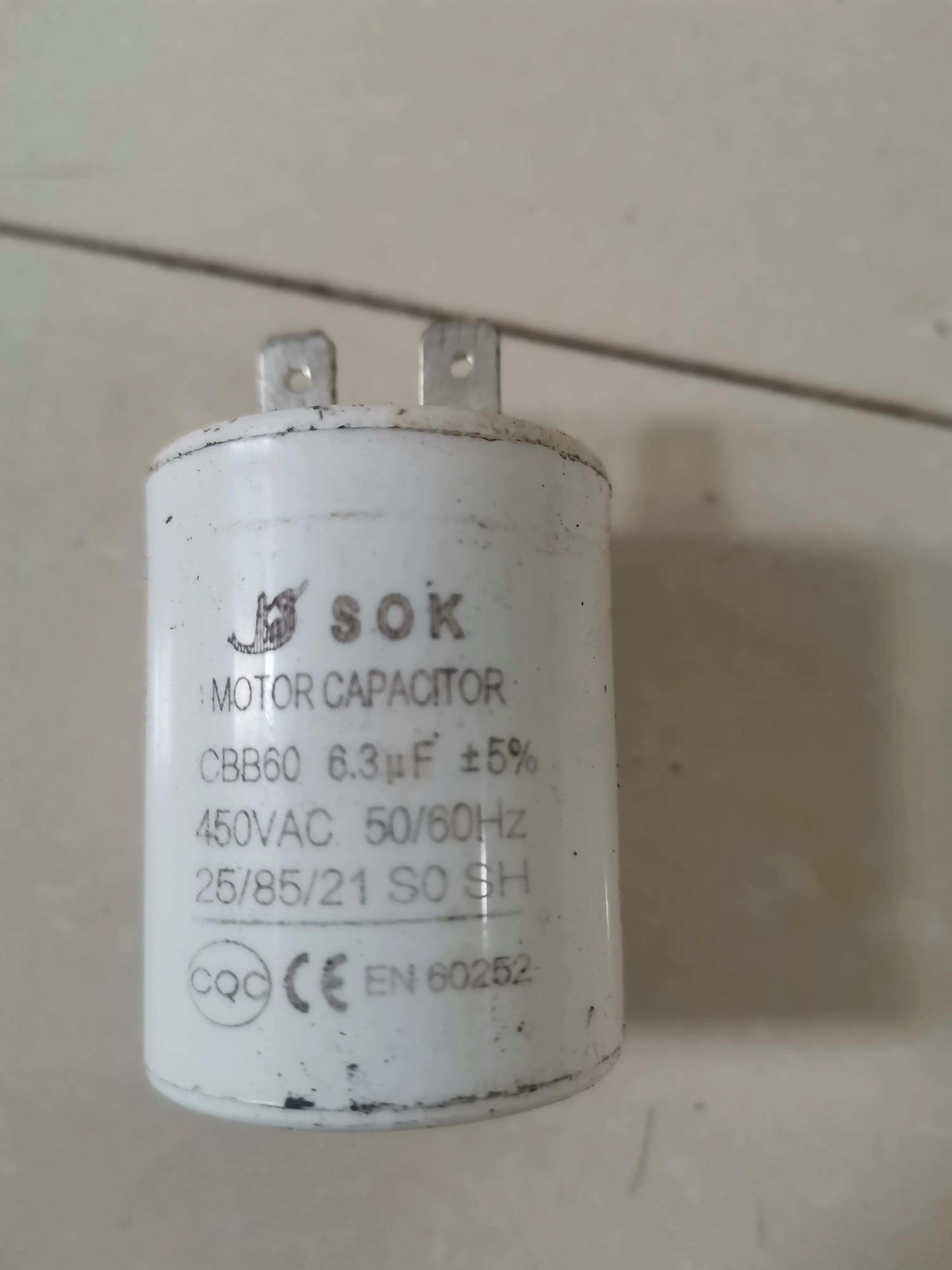

因此，最大终端电容，即

010-350004

电容的任意一端接火线，互调电机正反转，三条线的另一端接零线。

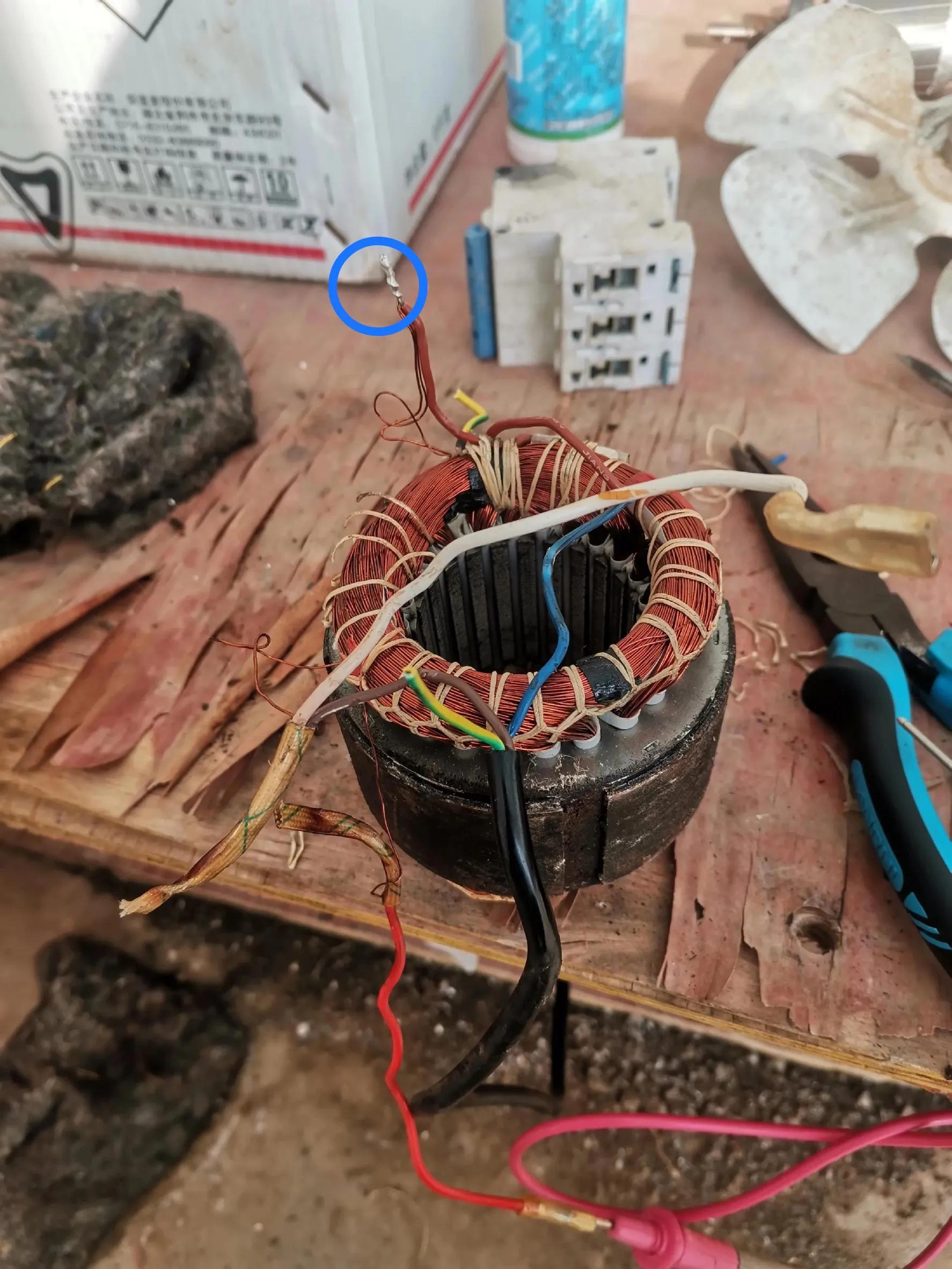

标蓝为公端！

你明白并学会了吗？请关心留言，我在发呆。以后我会继续为大家分享电子电气维修知识。让我们一起学习、交流、工作吧！
