空调室外风机控制原理分析(空调室外风机构造原理及检测)

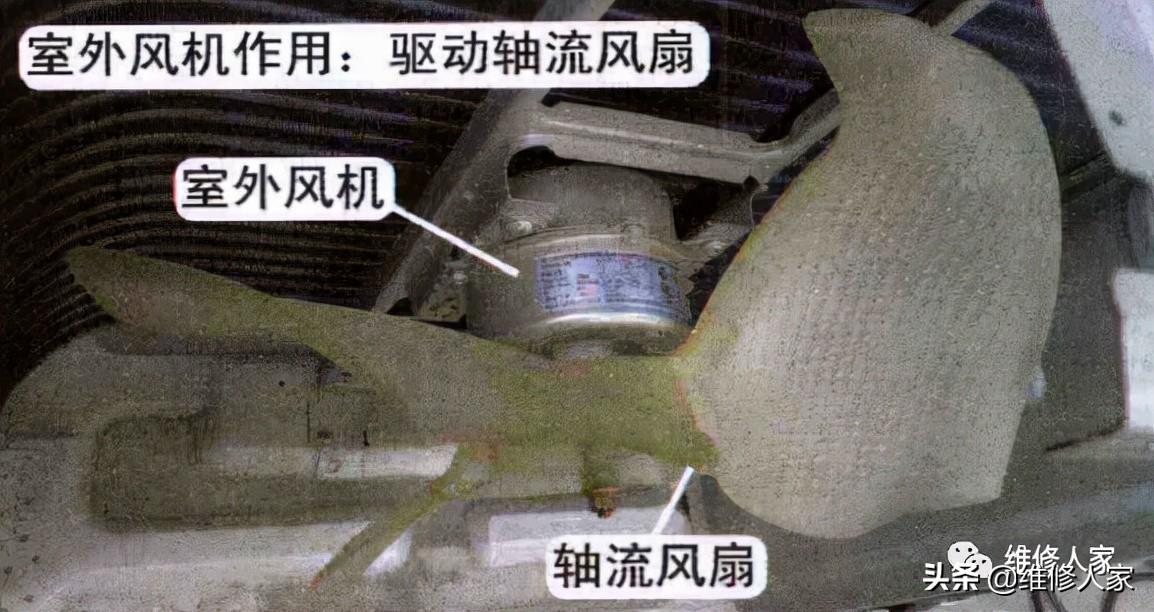

室外机风扇安装在室外机左侧的固定支架上，用于驱动轴流风扇。在制冷模式下，室外风扇带动轴流风扇运转，强行吸收室外自然风为冷凝器散热，因此室外风扇又被称为“轴流电机”。

1、实物外形和铭牌主要参数

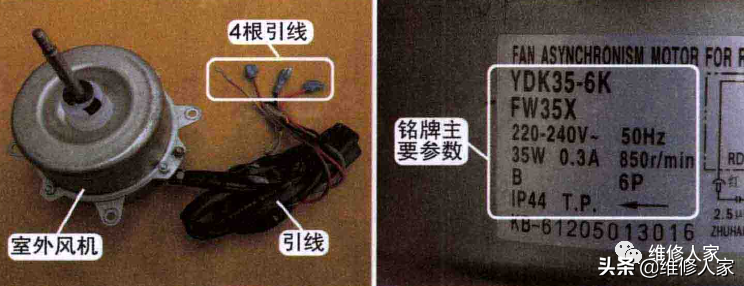

示例电机用于格力空调KFR-23W/R03-3的室外机。物理外观如下图所示。在单一风速下有四根导线(其中一根是接地线，连接到电机外壳，另外三根是线圈导线)。

上图铭牌参数表示型号为YDK35-6K(FW35X)。主要参数：工作电压AC 220V，频率50Hz，功率35W，额定电流0.3A，转速850r/min，6极，B级绝缘。

说明：绝缘等级(类)是根据电机所用绝缘材料的允许极限温度来划分的。B级绝缘是指电机所用材料的绝缘耐热温度为130c。

2、室外风机构造

以一台空调的室外风扇为例，电机型号KFD-50K，4极34W。

内部结构

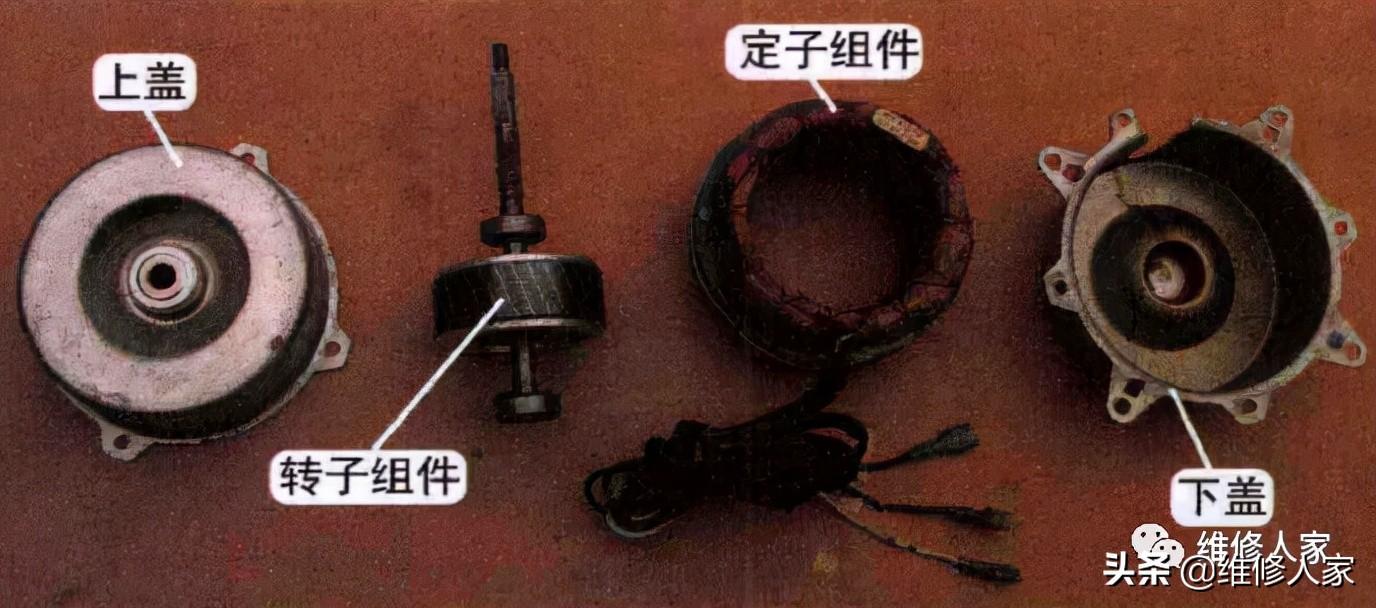

如下图所示，室外风扇由上盖、转子(包括上下轴承)、定子(包括线圈和引线)、下盖组成。

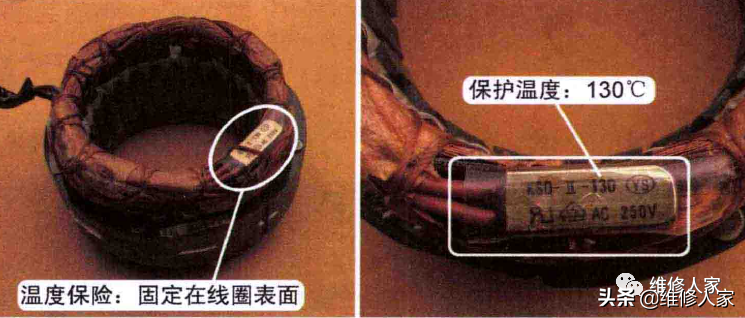

温度保险

保险丝封装在铁壳内，直接固定在线圈表面。外壳带塑料套，保护温度130，线圈断了不能恢复。

当因电机堵转或线圈短路导致线圈温度超过130时，温度保险丝会熔断保护，室外风扇在公共端与导线串联后由于没有电源而停止运转。

线圈和极数

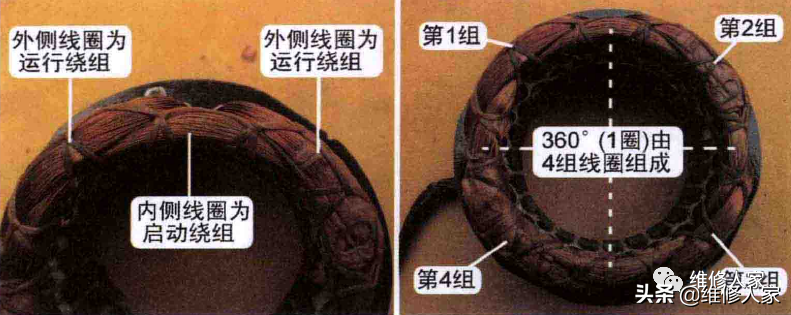

线圈按规律用铜线嵌在定子槽内。整个线圈分为两个绕组。位于外侧的线圈是运行绕组，位于内侧的线圈是起动绕组。

电机极数的定义：通俗的解释是，当定子由360的几组线圈(即一匝)组成时，电机就是一个多极电极。如上图右侧所示，示例电机由一圈四组线圈组成，因此该电机为四极电机。无论是起动绕组还是运行绕组，一圈都由四组线圈组成。极数为偶数，两个极(N极和S极)组成一个磁极对。

电机的转速可以由线圈的极数决定。每分钟转速为2(转/分)=秒工频两磁极对。示例电机为4极，总共有两个磁极对。理论转速为60s x 50Hz -2=1500r/min，减去阻力等因素后实际转速约为1450r/min。6极电机理论转速为1000转/分，实际转速约为900转/分。压缩机采用2极电机，理论转速为3000转/分，实际转速约为2900转/分。

3、工作原理

感应电机包含两个绕组：起动绕组和运行绕组，这两个绕组在空间上相隔90。一个大容量的电容器串联到起动绕组上。当运行绕组和起动绕组通单相交流电时，由于电容的作用，起动绕组中的电流比运行绕组中的电流超前90，先达到最大值，从而在时间和空间上形成两个相同的脉冲磁场，在定子和转子之间的气隙中产生旋转磁场。在旋转磁场的作用下，电机转子中产生感应电流，电流与旋转磁场相互作用产生电磁转矩。

4、线圈引线作用辨认方法

常见的方法有三种，即根据室外风机引线实际连接的部件，查看电机铭牌或电气接线图，用万用表电阻档测量线圈引线的电阻值。

根据实际接线判断引线功能

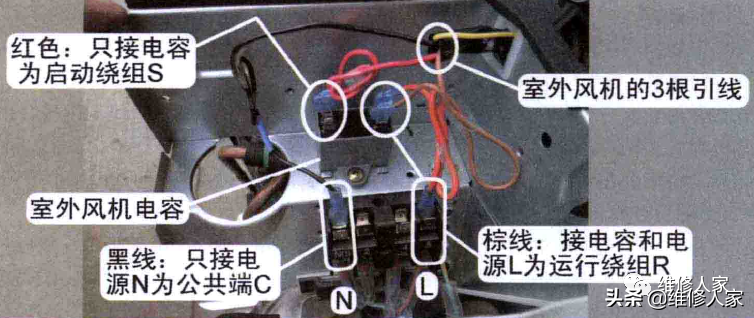

室外风机盘管有三根引线：黑线只接在接线端子上电源的N端(1号)，这是公共端(C)；线路接电容和电源L端(5号)，为运行绕组(R)；红线仅连接到电容器，即启动绕组。

根据电机铭牌标识或电气接线图

电机铭牌贴在室外风机表面，一般在上部，维修时可以直接看到。铭牌主要标识outd的主要信息

电气接线图通常贴在室外机接线罩的内部。看电气接线图，还可以区分电机线圈的引线作用：黑线只接电源的N端作为公共端(C)，棕线只接电容器和电源的L端(5号)作为运行绕组(R)，红线只接电容器作为起动绕组(S)。

使用万用表测量线圈阻值

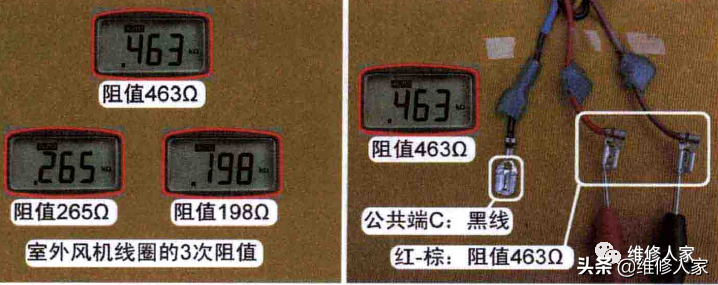

逐个测量室外风机盘管三根引线的电阻值，会得出三种不同的结果。YDK35-6K (FW35X)电机实测电阻值依次为463、198、265，电阻关系为463=198 265，即463的最大电阻值为起动绕组和运行绕组电阻值之和。

找出公共端：在463的最大电阻值中，探头的引线是起动绕组和运行绕组，空闲引线是公共端(C)，机器是黑线。

说明：测量室外风机线圈电阻时，测量前要用手握住轴流风机，这样可以防止扇叶转动和电机线圈产生的感应电动势干扰万用表显示数据。

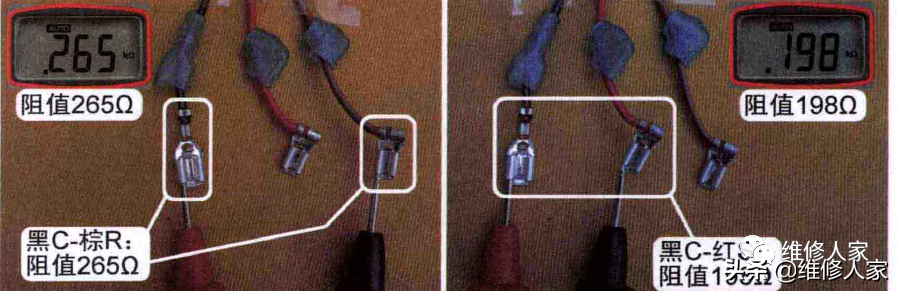

找出运行绕组和启动绕组：一根表笔连接到公共端子(C ),另一根表笔测量另外两根导线的电阻。通常，电阻小的引线是运行绕组(R)，电阻大的引线是起动绕组(S)。但本机测得的引线(265)是运行绕组(R，棕线)，如下图所示，电阻低的引线(198)是起动绕组(S，红线)。
