怎样判断启动电容的好坏(冰箱启动电容怎样测好坏)

用于启动单相异步电动机的交流电解电容器或聚丙烯和聚酯电容器。流过单相电机的单相电流不能产生旋转磁场，所以需要一个电容来进行分相。目的是使两个绕组中的电流产生接近90的相位差，从而产生旋转磁场。

感应电机有两个绕组，即起动绕组和运行绕组。这两个绕组在空间上相隔90度。一个大容量的电容器串联到起动绕组上。当运行绕组和起动绕组通过单相交流电时，由于电容的作用，起动绕组中的电流比运行绕组中的电流超前90度，先达到最大值。在时间和空间上形成两个相同的脉冲磁场，在定子和转子之间的气隙中产生旋转磁场。在旋转磁场的作用下，电机转子中产生感应电流，电流与旋转磁场相互作用产生电磁转矩，使电机旋转。

要使单相电机自动旋转，我们可以在定子中加一个起动绕组，在空间上与主绕组相隔90度。起动绕组应该与合适的电容器串联，使得起动绕组和主绕组之间的相位差大约为90度，这就是所谓的相位分离原理。这样，两个在时间上相差90度的电流流入两个在空间上相差90度的绕组，就会在空间上产生一个(两相)旋转磁场。在这个旋转磁场的作用下，转子可以自动启动。起动后，当转速上升到一定水平时，起动绕组将通过安装在转子上的离心开关或其他自动控制装置断开，正常运行时只有主绕组工作。因此，启动绕组可以被制成短时间工作模式。然而，在许多情况下，起动绕组并没有断开。我们称这种电机为电容式单相电机。要改变这个马达的方向，我们可以改变串联电容器的位置。

怎么判断启动电容好坏

1、万用表检测法

对于0.01F以上的固定电容器，可用万用表测量；1k块直接测试电容是否有充电过程和内部短路或漏电，根据指针向右摆动的幅度估算电容的容量。测试时，用两个探针随意触碰电容器的两个引脚，然后换探针再触碰。如果电容良好，万用表指针会向右摆动，然后迅速回到向左的无限位置。电容越大，指针的摆动幅度越大。如果反复换探针接触电容的两个引脚，万用表指针始终没有向右摆动，说明电容的容量已经低于0.01F或者已经消失。在测量过程中，如果指针向右摆动，不能回到向左无限远的位置，说明电容器漏电或已发生故障。

2、熔断器简易检测法

用一根保险丝(保险丝的额定电流In由下式确定：IN=0.8/C(A)，其中C为电容器的电容)和被测电容器串联在220V交流电源上。如果保险丝的保险丝熔断，说明电容已经短路。如果保险丝的保险丝没有熔断，充电几秒钟后，切断电源，用带绝缘柄的螺丝刀将电容两极短路。出现火花，说明电容器是好的。反之，说明电容器的电容变小了，或者被打开了。这种方法要重复几次才能判断一个电容的好坏，才能得出正确的结论。

3、白炽灯泡和电容器串联检测法

将白炽灯泡和电容器串联到220V交流电源上。如果白炽灯泡的亮度比直接连接到220V交流电源的亮度暗，则电容器是好的。如果白炽灯泡不亮，说明被测电容内部已经断开；如果白炽灯泡的亮度与其直接接在220V交流电源上的亮度相同，说明电容已经短路。

4、兆欧表检测法

也可以使用兆欧表(250V级)进行测试。摇动手柄，如指针p

电力电容器的电容可以用万用表测量，不需要专用仪器。具体来说，保险丝(其规格取决于电容器的电容)和待测电容器串联到220V交流电源。用万用表的交流电压档测量电容器两端的电压U(V)。

用万用表的交流电流电平测量通过电容器的电流I(mA)。因为I=U/XC，XC=1/(2fC)，其中f是交流电的频率。因此，电容器的电容CC=3.18 mes(I/U)(微法)。

5、电容器电容量的测量

启动电容怎么测量好坏_数字万用表测电容好坏

1.判断极性，先将万用表设在100或1K欧姆，假设一极为正，让黑色探针接在上面，红色探针接在另一极，然后记下电阻，再将电容放电，即让两极接触，然后换探针测电阻。电阻大的第一个黑色探针连接到电容器的正极。

2.将万用表调到欧姆档的合适档位。档位选择原则是：1F电容20K档，1-100 F电容2K档，大于100 F电容200档。

3.然后用红笔连接电容的正极，用万用表的黑笔连接负极。如果显示从0开始逐渐增加，最后显示溢出符号1，电容正常。如果一直显示为0，电容内部会发生短路。如果一直显示为1，将会发生电容内部开路。

数字万用表测电容好坏的步骤

使用数字万用表检测电容器可以通过以下方式进行：

数字万用表测电容好坏的方法

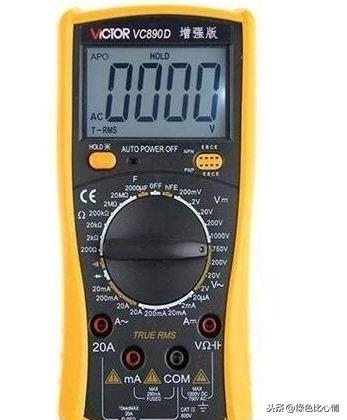

有些数字万用表具有测量电容的功能，量程分为2000p、20n、200n、2、20五个等级。测量时，可将放电电容的两个管脚直接插入仪表盘上的Cx插孔，选择合适的量程后即可读取显示数据。

000p档，适合测量小于2000pF的电容；20n档，适合测量2000pF到20nF之间的电容；200n档，适合测量and 200nF之间的电容；2，适用于测量200 nf-2F之间的电容；20，适用于测量2F到20  f之间的电容。

经验证明，部分型号的数字万用表(如DT890B++)在测量50pF以下的小容量电容时误差较大，在测量20pF以下的电容时几乎没有参考值。这时可以用串联法测量小电容。方法是：先找一个220pF左右的电容器，用数字万用表测量其实际容量C1，然后将待测小电容器与其并联，测量其总容量C2，两者之差(C1-C2)即为待测小电容器的容量。用这种方法测量1 ~ 20 pf的小电容是非常精确的。

1、用电容档直接检测

实践证明，用数字万用表也能观察到电容器的充电过程，实际上是用离散的数字量来反映充电电压的变化。如果将数字万用表的测量速率设置为N次/秒，在观察电容充电过程的同时，每秒钟可以看到N个独立的读数。根据数字万用表的这一显示特性，可以检测电容器的质量，估算电容值。下面介绍一种用数字万用表电阻检测电容的方法，对于没有电容电阻的仪器很有实用价值。该方法适用于测量0.1  f ~几千微法的大容量电容器。

2、用电阻档检测

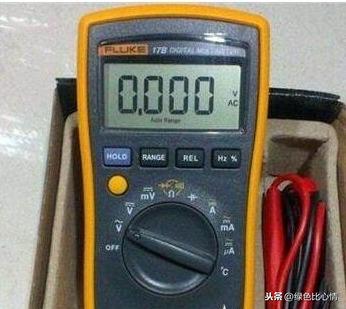

如图所示，将数字万用表拨到合适的阻值，红色探针和黑色探针接触被测电容Cx的两极。此时，显示值将从“000”逐渐增加，直到显示溢出符号“1”。如果一直显示“000”，则电容短路；如果总是显示溢出，则电容器的内部电极之间可能存在开路，或者所选电阻器不合适。检查电解电容器时，要注意红色探针(带正电)接电容器正极，黑色探针接电容器负极。

1）测量操作方法

用电阻测量电容的测量原理如图5-11(b)所示。在测量过程中，正电源通过标准电阻给被测电容Cx充电

使用DT830数字万用表估算0.1 f ~几千微法电容器的电容时，可以根据表5-1选择电阻等级，表5-1给出了可测电容的范围和相应的充电时间。表中所列数据对其它型号的数字万用表也有参考价值。

电阻档范围的选择原则是：电容较小时，应选择高电阻档，电容较大时，应选择低电阻档。如果用高阻档估算大容量电容，由于充电过程缓慢，测量时间会很长；如果用低阻档检查小容量电容，由于充电时间极短，电表会一直显示溢出，看不到变化过程。

2）测量原理

用数字万用表检测电容器DC电压电平实际上是一种间接测量方法。该方法可测量220 pf ~ 1  f的小容量电容器，并能精确测量电容器的泄漏电流。

以上内容是西域商城工业测试工程师杨公介绍的用数字万用表测量电容的步骤和方法。数字万用表是一种多用途的电子测量仪器，一般包括电流表、电压表、欧姆表等功能，有时也称为万用表、多用表、多用表或三用表，主要用于物理、电气和电子测量。
