铸铝转子的质量影响电机的效率、功率因数、启动和运行性能。为了全面提高转子质量,不仅要分析铸铝转子的缺陷,还要研究影响铸铝转子质量的各种因素,从而提出改进措施。沈女士在文中简要介绍了转子铝的铸造方法,并剖析了断条问题。
转子铸铝是一项秘密工程,转子的质量控制取决于工艺参数。从某种意义上说,转子铝铸件的性能和质量竞争的焦点集中在转子铝铸件上。

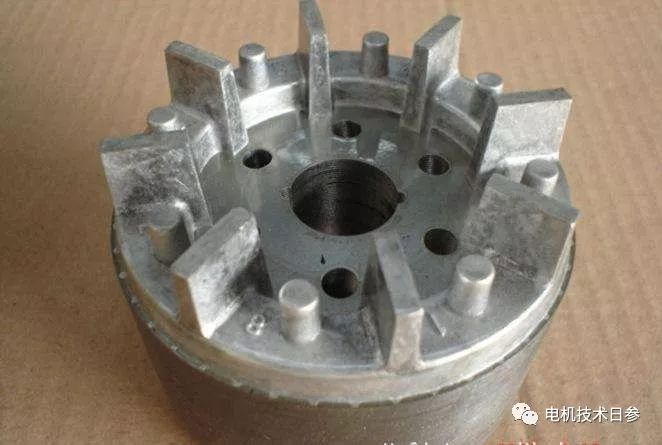

铝铸造方法和转子质量
鼠笼式转子由铜排改为铸造后,电机的杂散损耗增加了2~6倍。转子铸铝方法不同,杂散损耗也不同。使用压力铸铝转子时,电机的杂散损耗最大。离心铸铝和振动铸铝由于各种因素容易产生缺陷,但转子的杂散损耗较小。进一步研究发现:与离心铸造铝转子的铝笼相比,压铸转子的密度降低了8%左右,平均电阻率提高了13%,使得压铸转子异步电机的主要技术经济指标恶化,铁芯损耗、转差率和温升增加,而最小扭矩和效率下降。
压铸转子铝的密度降低,阻力增大,这是因为压铸时与铝水混合的气体是密布在转子笼条、端环、叶片等处的“针孔”。此外,由于强大的压力,笼条和铁芯紧密接触(甚至铝导体分散在铁芯叠片之间),横向电流大大增加了电机的杂散损耗。
低压铸铝-铝水来自坩埚内部,采用慢速低压铸造,排气好,铸铝转子质量好。低压铸铝转子质量最好,离心铸铝次之,压力铸铝最差。

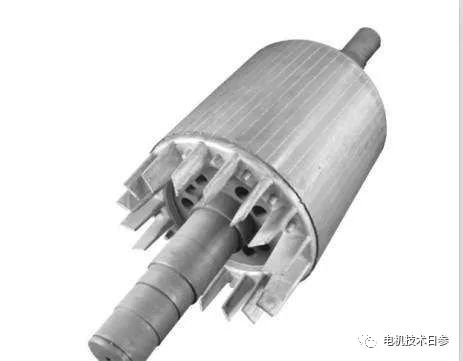

铸铝转子的缺陷多种多样,原因也复杂。国内电机厂多采用离心铝,下面主要结合离心铸铝转子的质量问题进行分析。简要介绍其他铸铝方法的一些质量问题。
铸铝转子为什么坏了?
(1)岩心缺口错位或堵塞错位使槽孔横截面缩小,导致堵塞;单个冲片的槽孔泄漏和预热时带入的夹杂物会堵塞槽孔,使铝水在浇注时被切断。
(2)转子笼条断裂。当转子铁芯叠得太紧,虚设轴退出时,铁芯向外膨胀时可能会使笼条断裂:如果脱模时铝液没有完全凝固,也会因模具过早出钢而使笼条断裂。振动铸铝时,由于振动时间长,笼条经常断裂。
(3)浇注时暂停。由于铝容易氧化,暂停后倒入的铝水无法与前面的铝水融合,导致笼条断裂。
(4)凹槽内的气孔使笼条断裂。
(5)型芯温度过低影响铝水流动性,对重力铸铝影响较大。

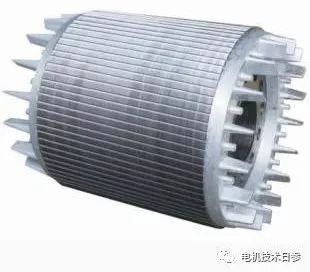

防止转子断条的措施
(1)浇注前加强检查,消除缝隙错位堵塞。
(2)转子铁芯叠放时,控制叠放压力,使其不超过4 mN/m2。铸铝后,铝水完全凝固后脱模。
(3)浇筑时应一次完成,不得中途停止。
(4)适当提高铁芯预热温度。
以上非官方内容仅代表个人观点。
