轴是连接电机产品和被牵引设备的关键,承担着电机动能转换的重任。在使用电机的过程中,总会出现一些断轴的故障情况。
我们在前面的文章中已经多次讲过轴的断裂位置,即轴伸根部、驱动端轴承位置根部、焊接轴腹板端部位置。

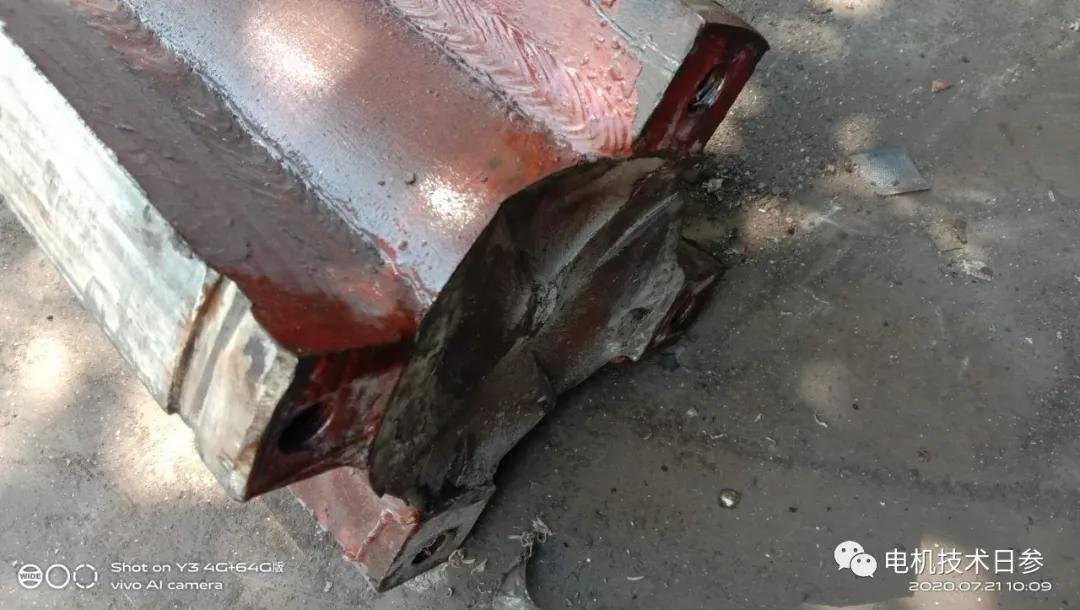

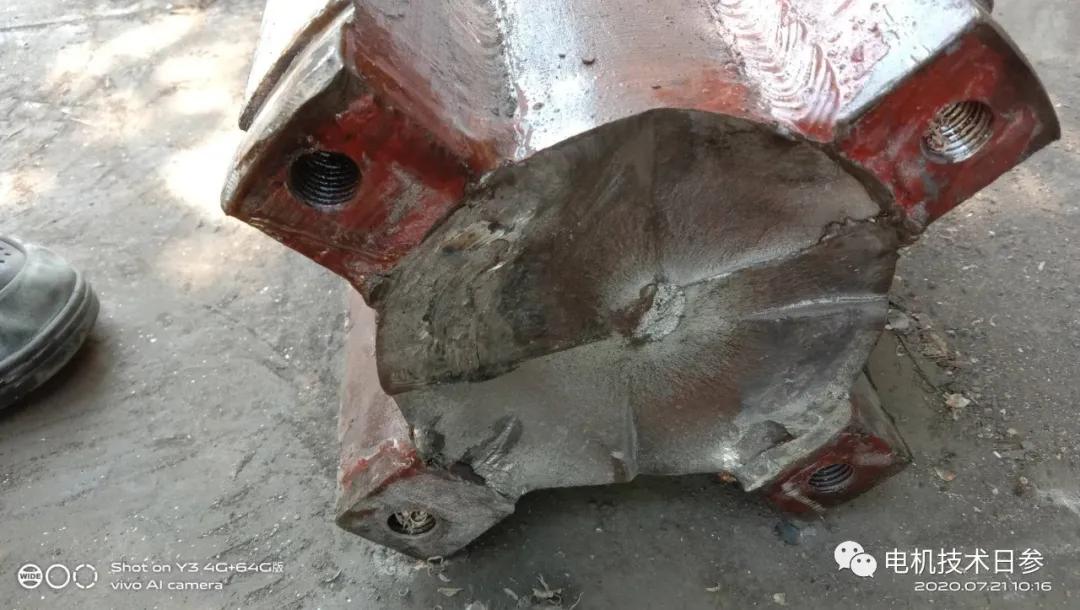

本文提供几张断轴故障的实例图片,大家可以发表自己的观点,也可以从中汲取一些经验和教训。
从理论分析出发,要控制好轴的直径,尽量避免直径突然变化。采取的措施一方面在于设计尺寸的选择,另一方面在于加工工艺的保证,即通过应力消除措施来避免此类问题。
对于专用电机,轴应使用特殊材料。如果需要,轴的直径可以通过锻造或车削来平滑地改变,从而减少轴上的台阶,有效地减少应力问题。
对于焊接轴,我们可以通过焊接工艺控制和必要的应力消除措施来防止这种问题。
对于电机产品,轴属于转子部分,是旋转体。物理空间的相对保证至关重要,这涉及到电机定子部分的底座、铁芯和端盖的径向尺寸控制,以及轴承的选择和安装。定子和转子不同心时,容易出现单边磁拉力不均匀的问题,直接导致电机振动和低频电磁声,严重的扫膛问题;鉴于轴承对转子的轴向和径向限制,当单向磁拉力不均匀时,转轴自然会受到径向力的作用,加剧了轴断裂的问题。
在前面的文章中,我们谈到了电机的安装和传输。如果条件允许,特别是对于大功率电机,不建议采用皮带传动,因为与联轴器传动相比,这种传动增加了轴的弯矩。如有必要,应改进电机轴和轴承系统。
以前有一家破碎加工企业,设备和电机都是用皮带轮驱动的,但断轴质量故障时有发生。为了解决这个问题,电机制造商提高了轴的质量,将原来的深沟球轴承调整为圆柱滚子轴承,这种问题得到了很好的控制。圆柱滚子轴承与同尺寸的深沟球轴承相比,是线接触,而球轴承是点接触,所以线接触的承载能力当然大。其次,圆柱滚子轴承的滚动体数量比深沟球多,承载能力当然大。
对于电机驱动,特别是在现场施工中,由于安装基准客观存在一些实际问题,在电机安装和使用过程中要特别注意。
对于这种问题,当问题出现时,电机制造商和用户都应该基于数据客观地分析和改进,尤其是对于常见的问题,解决起来相对容易。
以上非官方内容仅代表个人观点。
