电机利用定子绕组产生的旋转磁场作用在转子上形成磁电旋转力矩,将电能转化为机械能。电机主要由定子和转子组成,导线在磁场中受迫运动的方向与电流方向和磁感应线方向有关。
电机的工作原理是磁场对电流施加作用力,使电机转动。但是电机有多少种启动方式呢?
电机起动方式有:全电压直接起动、自耦减压起动、星形三角起动、软启动器、变频器。
1.全压直接起动
(1)在电网容量和负荷均允许全电压直接起动的情况下,可以考虑全电压直接起动。
操作控制方便,维护简单,相对经济。
主要用于启动小功率电机。从节约电能的角度来看,这种方法不适用于大于11kw的电机。
2.自耦减压启动
利用自耦变压器的多抽头降压,既能满足不同负载起动的需要,又能获得较大的起动转矩,是大容量电动机起动常用的降压起动方法。
它最大的优点是启动力矩较大,当其绕组抽头在80%时,启动力矩可以达到直接启动时的64%。并且可以通过攻丝来调节启动扭矩。
3.星形三角形开始
(1)对于正常运行时定子绕组为三角形的鼠笼式异步电动机,如果定子绕组在起动时接成星形,起动后再接成三角形,可以减小起动电流,减轻其对电网的影响。
采用星形三角形起动时,起动电流仅为直接按三角形接线起动时的1/3。如果直接起动时起动电流按6 ~ 7倍计算,起动星形三角形时起动电流只有2 ~ 2.3倍。也就是说,采用星三角起动时,起动转矩也降低到直接采用三角连接起动时的1/3。
(3)适用于空载或轻载起动。与其他任何减压启动器相比,它的结构最简单。
星形-三角形起动方式的另一个优点是,当负载较轻时,电机可以在星形连接下运行。此时,额定扭矩可以与负载匹配,可以提高电机的效率,节省功耗。
4.软起动器
(1)利用晶闸管移相调压原理实现电机的调压启动,主要用于电机的启动控制,启动效果好但成本高。
电网的波动也会影响晶闸管的导通,尤其是同一电网中有多个晶闸管器件时。所以晶闸管的故障率高,因为涉及电力电子技术,所以对维修技师的要求也高。
5.换流器
变频器是现代电机控制领域中技术含量最高、控制功能最全、控制效果最好的电机控制装置。它通过改变电网的频率来调节电机的速度和扭矩。
由于涉及电力电子技术和微机技术,成本高,对维修技术人员要求高,所以主要用于需要调速和对调速要求高的领域。

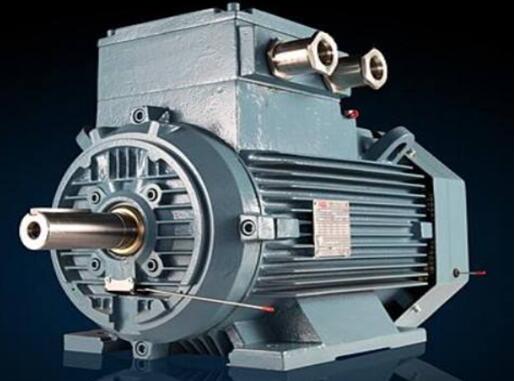

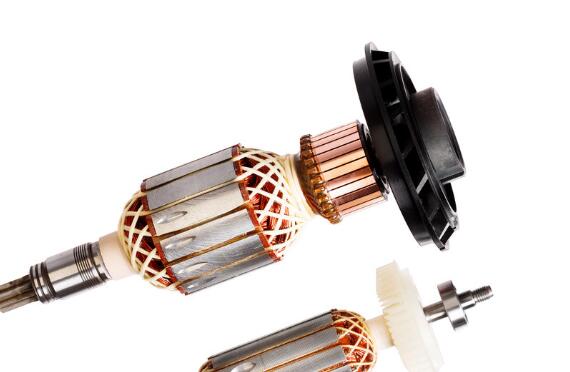

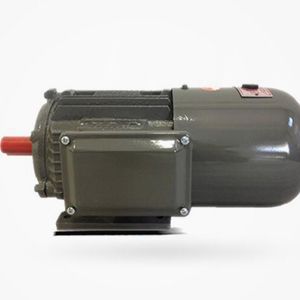

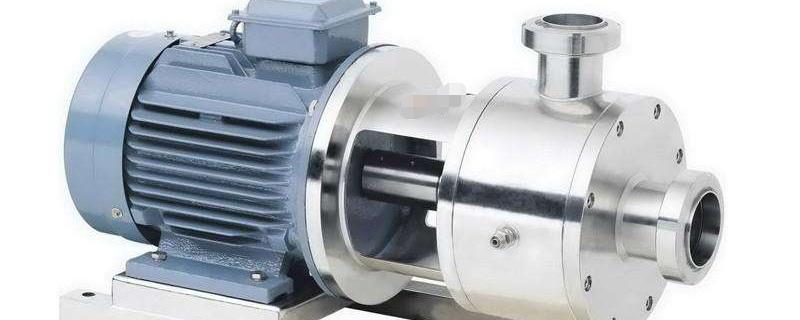

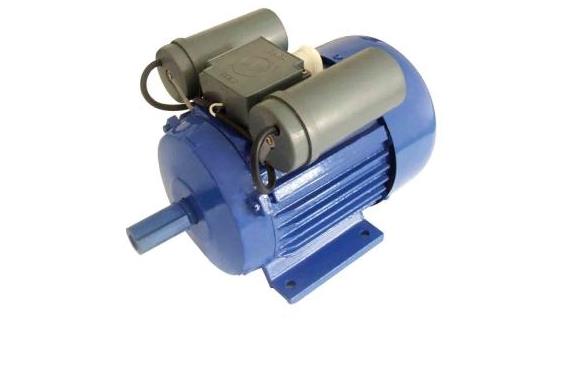

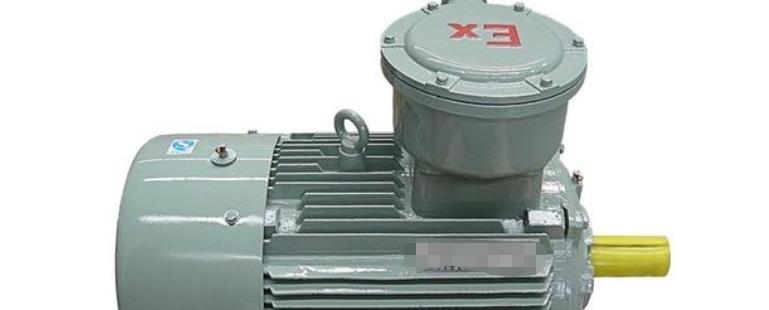

主图:
