绝对值编码器和增量编码器(伺服增量编码器和绝对值编码器的区别)

1.根据编码器的定义，它是一种将信号（比特流等）或数据编译并转换为可用于通信，传输和存储的信号形式的设备。编码器将角位移或线性位移转换为电信号，前者称为码盘，后者称为码尺。根据读取模式，编码器可以分为接触式和非接触式两种，根据工作原理，编码器可以分为增量式和绝对式两种。

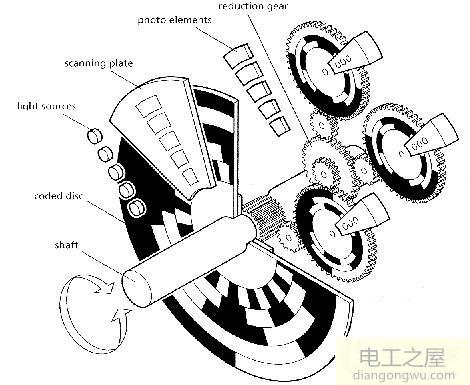

编码器

2.增量类型：每次设备角度旋转时，它都会发送一个脉冲信号（它也具有正弦和余弦信号，然后细分它们以切割高频脉冲），通常是A相，B相和Z相输出，A相和B相在脉冲输出的1/4周期中相互延迟，并且根据该延迟关系可以区分正向和反向，并且可以区分A和A的上升沿和下降沿。 B可以用于2或4个双频； Z相是一个旋转脉冲。即，每转发送一个脉冲。

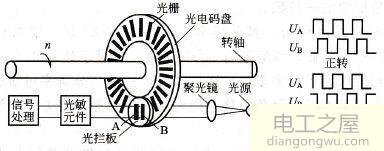

增量编码器的工作原理图

3.绝对值类型：对应于一个圆，每个参考角度都给出一个对应于该角度的唯一二进制值，并且可以通过外部圆设备进行多个位置的记录和测量。

4.不管是增量式编码器还是绝对式编码器，伺服电机都可以返回原点。电源关闭后，如果电机不旋转或不移动，则可以使用增量编码器+电池方式；如果电源关闭后又打开电源，则在电源关闭之前读取编码器数据离开。
