空气断路器型号(空气断路器名词解释)

空气断路器是自动电气产品，不仅可以正常接触和断开电路，而且还可以在过流，反向电流，短路，电压损失（低压）等异常条件下运行。它的功能主要是保护AC和DC电路中的电气设备，并且该电路可能不经常工作。用于快速关闭逆变器，以防止逆变器和接线引起的停电。

此处简要介绍了三种类型的断路器。

（1）Xinling DZ47-100系列断路器

这种类型的断路器是内置安装，必须安装在安装导轨上。有一个触点闭合指示器。表1-3-1中显示了规格和型号，图1-3-2中显示了外部尺寸和安装尺寸。

表1-3-1 DZ47-100断路器参数

极数型号额定频率

（Hz）

框架额定值

电流（A）

额定电压

（V）

额定电流

（A）

额定短路分断能力（kA）

DZ47-1001、2、3、450、60100 240/41563、80、10010

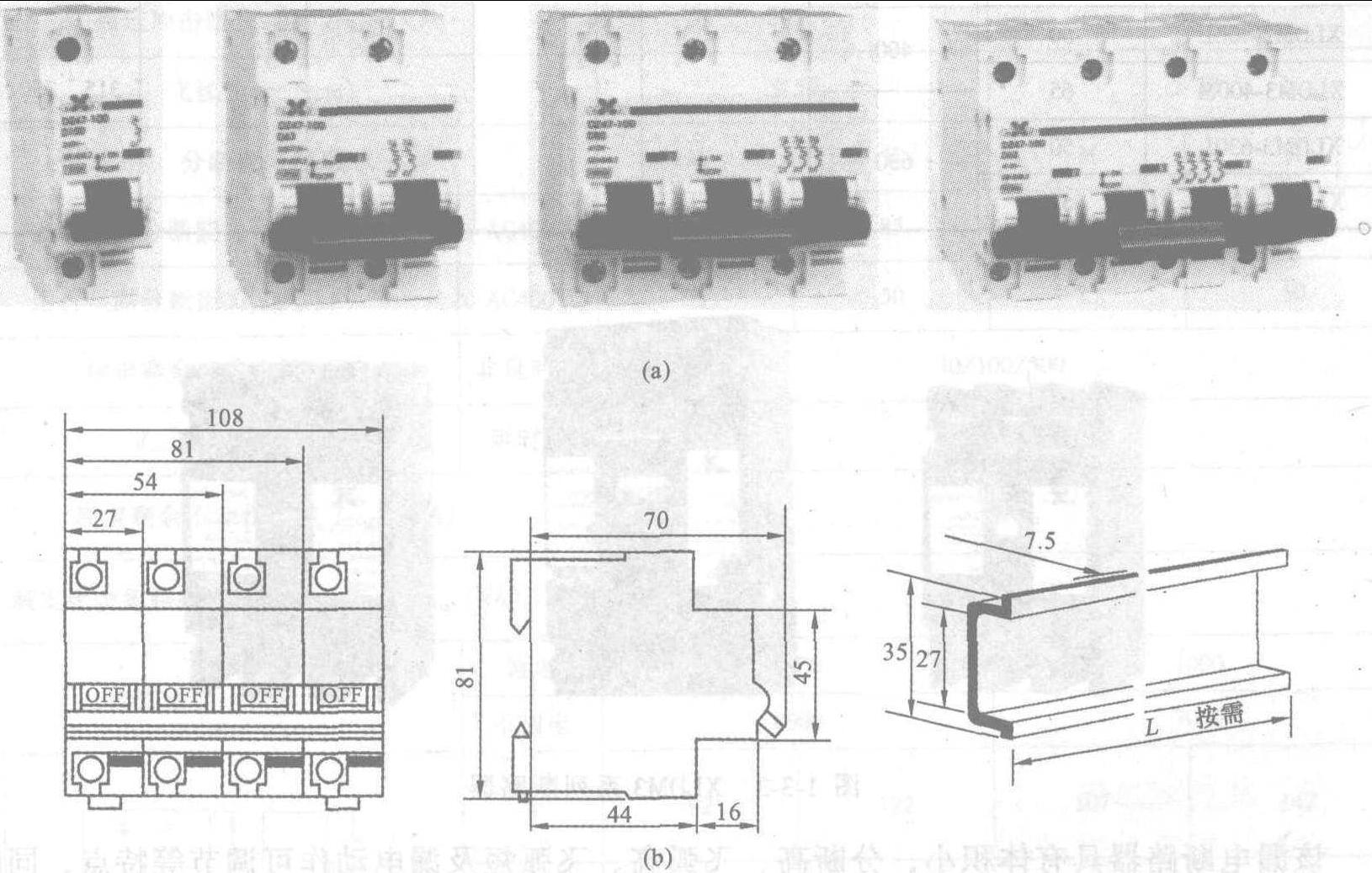

图1-3-2 DZ47-100系列小型断路器

（a）形状； （b）电流表大小

（2）Xinling XLDM3系列断路器

XLDM3（CM1）系列断路器主要用于交流50Hz，额定工作电压为400V以下，额定电流为800A以下的配电和保护电路以及电力设备过载，低压和短路外壳框架的额定电流断路器。小于400A的电流也可用作电动机过载，短路和欠压保护。在正常情况下，它可用于罕见的线路更改和罕见的电动机启动。

规格如表1-3-2所示，外观如图1-3-3所示。

（3）Xinling XLDM3L系列漏电断路器

在某些情况下，需要使用漏电断路器以确保人身安全。它是中性点接地漏电保护装置。它适用于交流50Hz，额定电流225A的电路，可通过短路保护来防止设备绝缘损坏和接地故障电流引起的火灾，并具有防止线路过载和短路的功能。它也可以用作行的不频繁变换。

表1-3-2 XLDM3系列断路器规格

型号额定极限短路

分断能力

（Icu，kA）

框架额定值

额定电流

（I _（（nm），A）

额定绝缘

电压

（Ui，V）

额定工作电压

（UN，V）

额定频率

（Hz）

极数额定电流

（In，A）

XLDM3-100L3510069040050 3个步骤10、16、20，

32、40、50，

63、80、100

XLDM3-100M50XLDM3-100H85XLDM3-225L35225 100、125，

160、180，

200，225

XLDM3-225M50XLDM3-225H85XLDM3-400L50400225，250，

315，350，400

XLDM3-400M65630XLDM3-630L50400，500，

630

XLDM3-630M65

图1-3-3 XLDM3系列断路器

漏电断路器具有体积小，阻塞大，电弧高，电弧短，漏电可调的特点，包括报警触点，分励脱扣器，辅助触点等。

XLDM3L系列漏电断路器的参数如表1-3-3所示。其形状如图1-3-4所示。

表1-3-3 XLDM3L系列漏电断路器

注意极限截止和电弧距离包括水平和垂直安装。

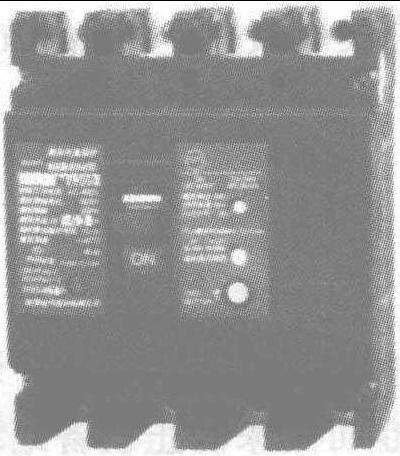

图1-3-4 XLDM3L系列漏电断路器概述
