电动机正反转接线图的接线原理图分析(220v电机正反转接线图)

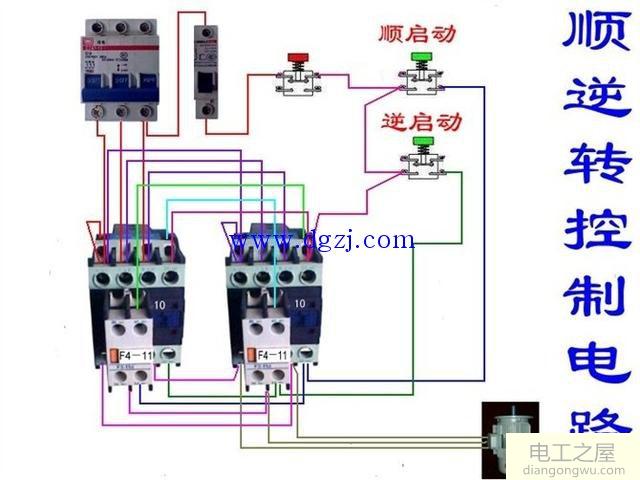

电动机正向和反向接线图

电机正反转控制原理图：

这种控制缺陷也是致命的问题。不能同时为正向启动按钮和反向启动按钮供电。即，您不能同时为两个接触器供电。向前和向后旋转只能通过按下按钮来实现。否则会发生短路。请谨慎使用此控制方法。

在互锁正向和反向控制电路的接触器中，当电动机从正向旋转到反向旋转时，必须先按下停止按钮，然后再按下反向启动按钮。否则，由于接触器的互锁，不可能反向。实现了。否则会发生短路，因此该线路安全可靠，但操作不便。

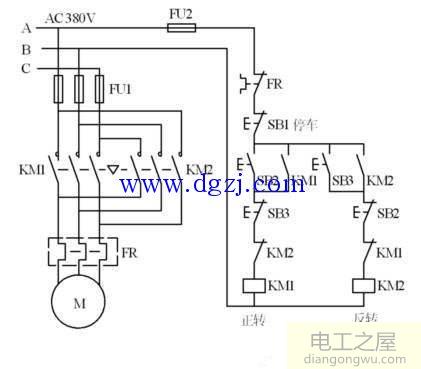

正反互锁控制模式

图2很好地解决了图1的问题，可以在不按停止按钮的情况下平稳地实现前进和后退功能。

电路的工作原理如下。首先，打开电源隔离开关QS。

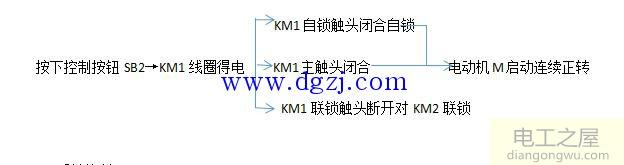

1.前向控制

2.反向控制：

3，停车

按下SB1时，整个控制电路断电，主触点短路，电动机M断电并停止。
