假设电动机为交流380rpm 50HZ电源上运行的1500rpm四相鼠笼式异步电动机,功率为7.5KW,则额定电流为16.3A。因此,以下计算基于16.3。如果电机铭牌上的电流不是该值,请参考实际值。实际上,根据相关信息选择热继电器还是有几种情况,我个人通常根据额定电流的1.05--1.2倍进行计算。但是,在实际调整负载之后,最好检查电动机电流是否可以稳定在额定电流以下。如果最初未调整电动机和负载,则热继电器可能很快会工作。
由于缺相保护,我宁愿专注于过热,如果热继电器的动态动作事件在20分钟之内,则可以考虑将其设置为额定电流的1.15倍。

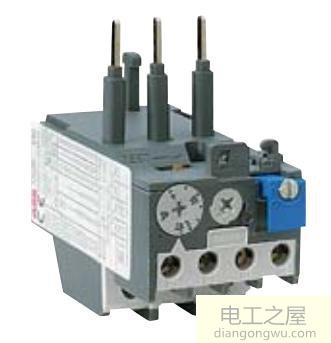

这是额定电流的1.15倍,即1.15x16.3A=18.745A。也就是说,建议将热继电器的设定电流设置为18.7或19A。当然,热继电器看起来像这样:最好的16-20A可调型号是电子过载继电器,通常具有更大的调节范围!
