某些变频器不具有正向和反向旋转功能,只能沿一个方向旋转电动机。此时,可以使用图4-12所示的电路来实现可逆操作。马达。

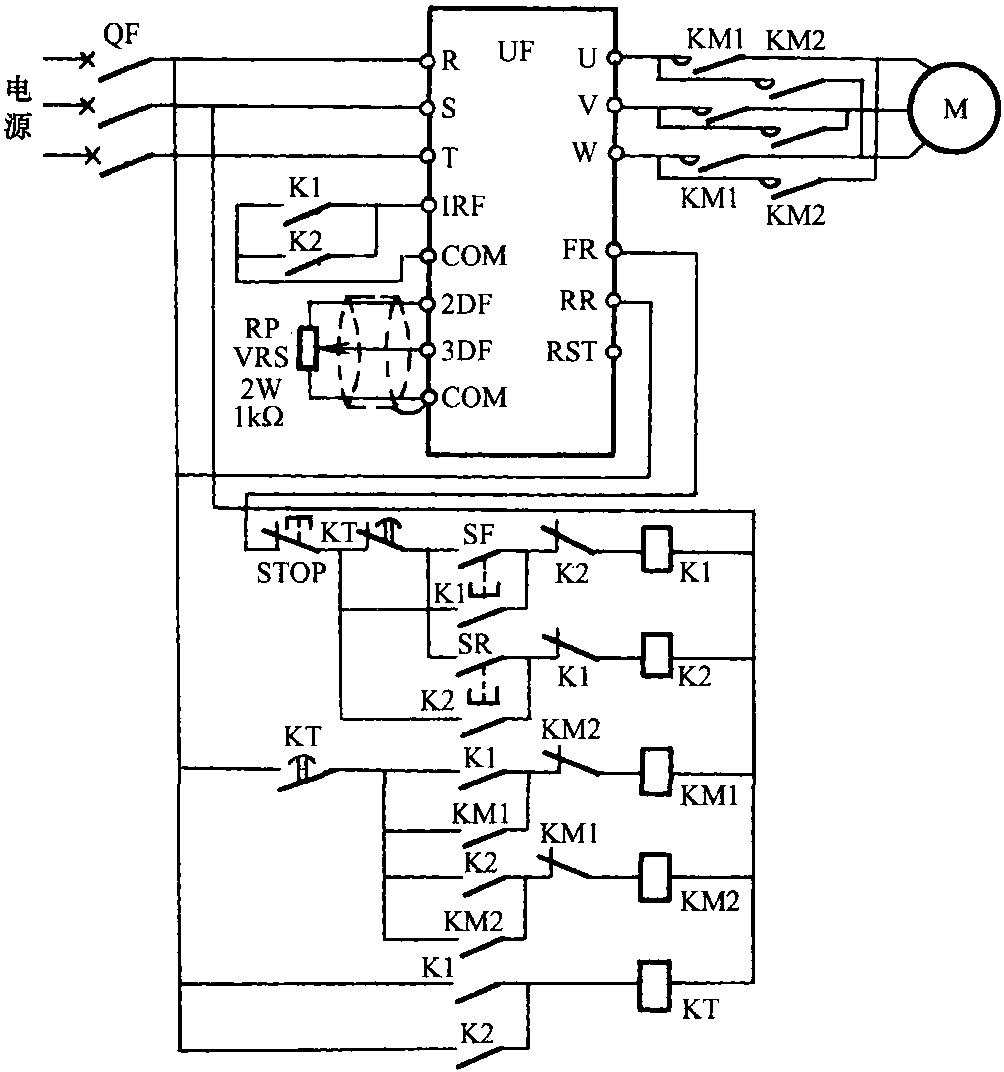

图4-12不具有正向和反向功能的逆变器可逆电路
在图4-12中,SF是前进按钮,而SR是后退按钮。按下SF时,中间继电器K1闭合,时间继电器KT进入延迟运行状态。延迟结束后,KT的瞬时闭合触点动作将激活交流接触器KM1,并且电动机将向前旋转。同时,K1的另一个常开触点工作,打开变频器UF的“ IRF-COM”端子(某些变频器使用“ FWD-CM”端子),UF开始运行,输出频率为如下。预设的加速时间上升到与给定值相对应的值。当按下停止按钮STOP时,K1断电并松开,“ IRF-COM”断开,UF输出频率根据预设频率降至零,M1停止。
按下反向按钮SR返回M。该过程与上述类似。
K1和K2互锁以防止故障。
RP是电位计的频率,应与屏蔽线连接,COM是公共端子。时间继电器KT的设置时间必须超过电动机的停止时间或变频器的减速时间。在正向或反向操作期间,无法关闭接触器KM1或KM2。
