（1）7200GS应用笔记

1.选择时的注意事项

（1）当用于切换大容量变压器（超过600kVA）或商用电容器时，过大的浪涌电流可能会损坏逆变器的桥式整流二极管，因此必须使用它。在输入侧增加一个交流电抗器不仅可以减小浪涌电流，而且可以提高电源侧的功率因数。如果在同一电源系统中具有可控硅转换器（例如直流电动机驱动器），则无论容量如何，都添加一个交流电抗器。

（2）在驱动特殊电动机或驱动多台电动机的变频器时，变频器的容量必须为电动机额定电流的1.1倍。

（3）当用变频器驱动电动机时，电动机的启动和加速/减速特性受变频器的额定电流限制，因此，启动转矩比直接启动市电时要小。因此，如果需要更大的启动转矩，则需要将变频器提高1或2级，或者使用容量更大的电动机和变频器。

（4）如果变频器由于异常故障而跳闸，则无法迅速停止电动机。因此，如果您的机械设备需要紧急停止，则需要安装机械制动器或固定装置。

（5）端子B1/P，B2，（+），（-）是专用模块的接线端子，因此请勿连接到其他设备或电源。

2.安装环境

（1）当安装在有油气，棉屑，金属屑或灰尘的环境中时，必须使用完全密封的逆变器。在控制面板上安装时，请注意环境温度和逆变器的散热。

（2）请勿将变频器安装在木材等易燃物品上或附近。

（3）安装逆变器时，它必须朝前充电，以利于散热。

3.设置参数时的注意事项

（1）由于数字操作员的频率设置可以高达400Hz，因此在限制最大速度时，可以使用速度上限功能（参数Cn-14）来限制输出频率。

（2）如果直流制动电流和制动时间设置得太大，则电动机可能会过热。

（3）电动机的加速和减速时间取决于电动机的额定转矩，负载转矩和负载惯量（GD2）。如果在加减速期间失速防止功能起作用，请增加加减速时间。如果加速和减速时间非常短，则可以将电动机和变频器进一步放大一级。您还可以通过添加制动电阻器来缩短减速时间。

4.接线注意事项

（1）输入电源不能连接到变频器的输出端子U，V，W。在打开电源之前，请确保接线正确。

（2）如果在初级侧安装了电磁接触器，请不要使用将逆变器切换至启动/停止状态的电磁接触器，以防止逆变器发生故障。

（3）请勿触摸电路或更换零件，因为这意味着在切断变频器电源后“ CHARGE”指示灯熄灭之前电容器尚未放电。

（2）应用外围设备时的注意事项

1.断路器的设置和选择

在逆变器的初级侧为装配线添加一个断路器，并根据需要安装电磁接触器。当安装了用于漏电保护的漏电断路器时，请选择一个灵敏度电流为200mA或更高且操作时间为0.1s或更长的断路器，以防止故障。

2.初级侧电磁接触器

通常，电磁接触器不能安装在变频器的一次侧，但是如果暂时切断电源以进行远程操作，则电磁接触器应安装在一次侧，以防止自动重启和其他事故恢复电源后再执行。但是，请勿使用电磁接触器来切换变频器的运行/停止（通过变频器的RUN/STOP信号进行控制）。

3.加热站的安装

7200GS变频器具有电子过载保护，可以保护电动机免受过热事故的影响。但是，如果变频器驱动多台电动机或多极电动机，请在变频器和电动机之间安装热能。站（THR），此时，逆变器系统参数Sn-14的第一位必须设置为1（×××1）。

4.改善功率因数（无相电容器）

通过在变频器的输出侧安装电容器或电涌吸收器以提高功率因数，无法防止输出侧的谐波分量使电容器或电涌吸收器过热。通过在逆变器的初级侧安装交流电抗器，可以提高功率因数。

5.电磁干扰

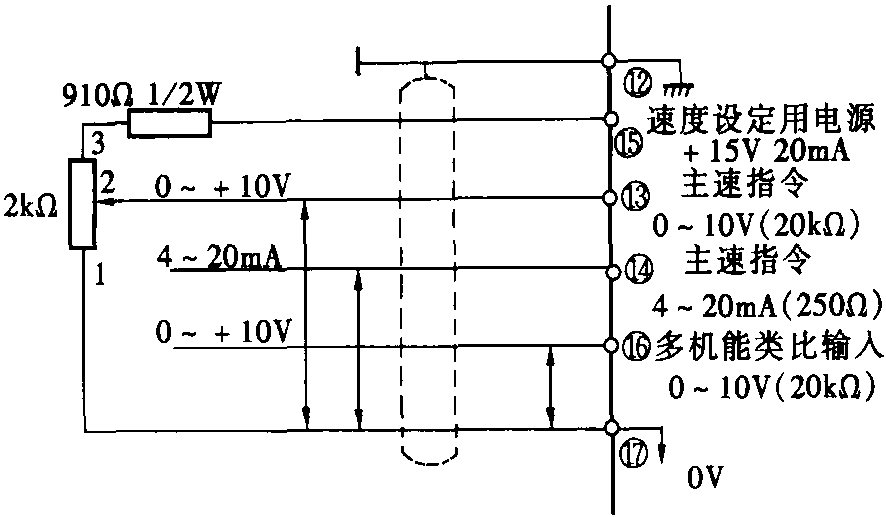

图2-19-71控制线应使用屏蔽线的接线图。

变频器的主电路包含谐波分量，这可能会影响外围通信设备的使用，在这种情况下，可以在变频器的主电路部分上或之间安装噪声滤波器。为了达到相同的效果，请在电源侧的配线中增加一根金属管，并将其接地。

6.线径和接线距离

如果变频器和电动机之间的距离很长，则由于电缆引起的电压降（特别是在低速运行时），电动机的输出转矩将减小。因此，使导线直径更粗。

数字操作员必须使用专用电缆进行远程操作。当使用模拟信号进行远程操作时，控制距离应不超过30m，并且布线应与主电路和其他继电器电路分开，以避免噪声干扰。使用外部频率设定器设定工作频率命令时，请使用如图2-19-71所示的屏蔽线，并将绝缘层连接到端子（12）。

（3）电动机的选择和注意事项

1.标准电动机

当标准电动机由变频器驱动时，与直接由商用电源驱动时相比，能量损失更大。在低速运行中，散热效果不佳，电机温度升高。因此，在低速行驶时，需要减小电动机的负载转矩。标准电动机的允许负载特性如图2-19-72所示。如果在低速范围内以100％的转矩运行，请选择变频器专用的电动机。

（1）高速运行。

如果标准电动机以高于60Hz的速度高速运行，则必须考虑电动机的动态平衡和轴承寿命。

（2）转矩特性。

当标准变频器由变频器驱动时，机械负载特性的转矩特性与商用电源的转矩特性不同，因此必须将机械负载特性的转矩特性与电机转矩特性一起使用。

（3）振动。

7200GS逆变器采用高频开关PWM控制模式，电动机的振动几乎与市电驱动时的振动相同。但是，在以下情况下，振动会增加:

①机械共振:如果机器以恒定速度运行且以可变速度运行，则可以通过在电动机底座上安装防振橡胶或设置跳频部分来避免共振频率。

②电机不平衡:应特别注意60Hz以上频率下的高速运行。

（4）噪音。

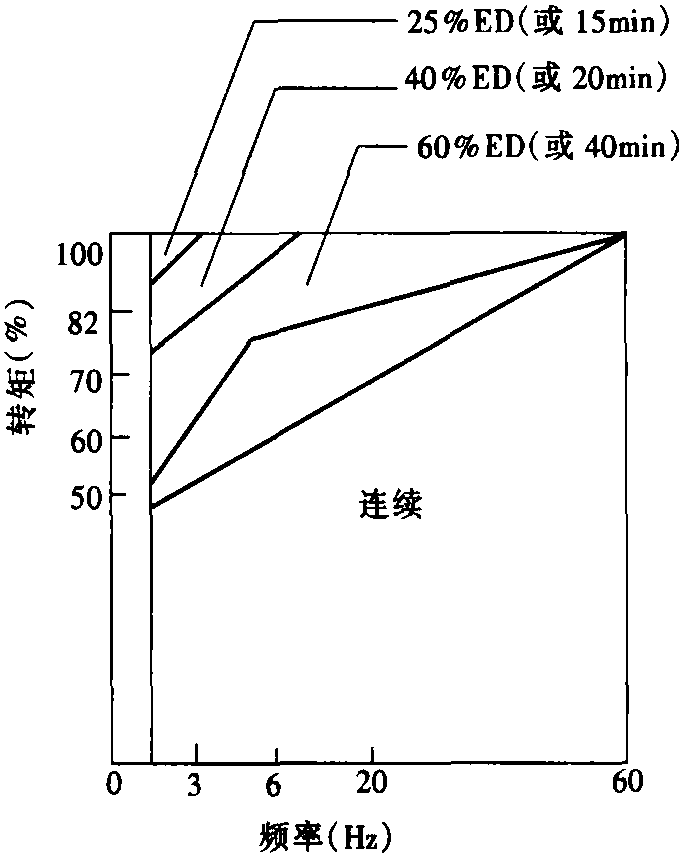

图2-19-72标准电动机允许的负载特性

7200GS变频器驱动电机的噪声与商用电源的噪声几乎相同。但是，当超过额定频率时，风扇噪音会变得非常明显。

2.特殊电机

（1）换极电机。

变极电动机的额定电流与标准电动机的额定电流不同，因此请首先检查电动机的最大电流，然后选择适当的逆变器容量。但是，极数只能在电动机停止时才能更改。如果在运行期间发生过电流或再生过电压跳闸，请自由运行并停止电动机。

（2）水马达。

额定电流大于标准电动机，因此需要选择适当的逆变器容量。由于电机与变频器之间的接线距离过长，电机的转矩会降低，因此需要使用较粗的电缆进行接线。

（3）防爆电动机。

使用防爆电机时，变频器本身不是防爆的，因此必须将其安装在安全的地方。

（4）齿轮马达。

连续使用齿轮电动机的速度范围因润滑方法和品牌而异。注意润滑功能，以防止在低速连续运行期间烧坏。高速行驶超过60Hz时，请注意齿轮润滑的承载能力。

（5）同步电动机。

同步电动机的起动电流和额定电流均大于标准电动机的起动电流和额定电流。选择合适的变频器容量，然后使用一个变频器来驱动多台电动机。如果一一使用电机，请注意不要失步。

（6）单相电动机。

单相电动机无法通过变频器变速运行，因此请用三相电动机替换它们。

3.动力传递机构（减速器，皮带，链条等）

使用齿轮减速器，皮带，链条和其他传动装置时，应注意低速行驶时润滑效果差。高于60 Hz时，需要特别注意传动机构装置的噪音，寿命，离心力和强度。
