永磁直流无刷电机优缺点(永磁无刷直流电机的不足是什么)

无刷DC永磁电机是一种DC电机，其磁场由一个或多个永磁体建立。其性能与恒励磁电流的独立励磁DC电机相似，可通过改变电枢电压方便地进行调节。

与单独励磁的DC电机相比，它具有体积小、效率高、结构简单、耗铜少等优点，是低功率DC电机的主要类型。由电机本体和驱动器组成的无刷DC电机是典型的机电一体化产品，是机电产品有效融合的特殊产品，是发展进步的标志，是具有时代特征的产品。女士根据电机的结构类型和您简单交流一下，比较一下产品的优势。

1按装配方式分类及优势比较

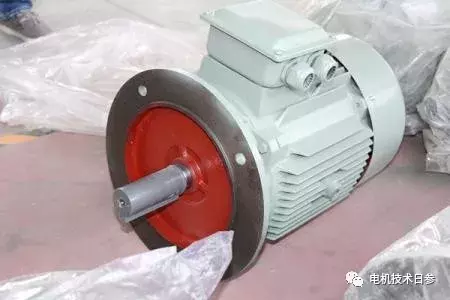

无刷DC永磁电机可以制成整体或分体封装结构。整体电机提供一整套电机装置，包括轴承、轴、外壳和固定装置。此外，电机制造公司可以根据用户的具体要求提供特殊外壳。例如，电机的安装法兰可以铸造成特殊的结构形状。整体结构电机除了便于用户安装和维护外，还可以为用户节省工厂注册管理、储存、组装和调试等人力和成本。

分体式封装结构是一种没有外壳或框架的电机。根据用户的具体要求，电机制造公司只提供电机的相关零部件。电机的所有相关部件都由用户直接包装成最终产品。这样可以消除耦合和一些机械部件，避免引入不必要的机械共振，使最终产品具有结构紧凑、系统伺服频带更宽、刚度更高的优点。

2转子类式结构及优势对比

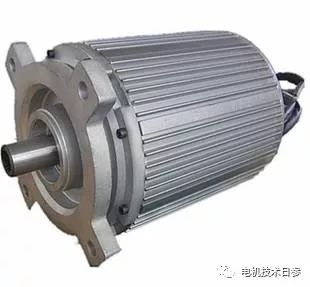

内转子式结构

一般来说，电机的定子在外面，转子在里面。在传统的有刷DC永磁电机中，定子磁场在外部，转子电枢在内部。无刷DC永磁电机出现后，电枢从内到外，从转子到定子。这种结构称为“内转子结构”。

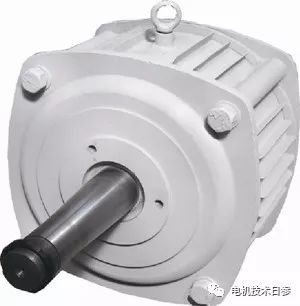

外转子式结构

在实际使用中，有时为了满足某些电子机械的特殊技术要求，无刷DC永磁电机的定子电枢是内制的，而带永磁体的转子是外制的。我们称这种结构为“外转子结构”或“内定子结构”。

双定转子式结构

事实上，双转子结构是两个相互嵌套的电机。它有两个转子，两个定子和两个工作气隙。外电机为外转子结构，内电机为内转子结构。根据内转子和外转子上永磁体的不同配置，有两种结构：N-N型和ns型。

在(1)在NN型结构,电枢绕组是一个环形线圈，与普通定子轭背对背缠绕。内、外永磁体的N极发出的径向磁通分别穿过内、外气隙，分别穿过环形电枢线圈，进入共用定子磁轭，再分别穿过背靠背缠绕的环形电枢线圈，分别穿过内、外气隙，分别到达内、外永磁体的S极，然后进入内部。

外径向磁通经过内外转子磁轭，分别与内外起始永磁体的N极闭合。

在这种结构类型的电动机中，由于相对内部气隙表面的电枢电流和磁通方向和相对外部气隙表面的电枢电流和磁通方向是相反的，所以由电枢线圈内流过的电流和永磁体产生的磁通之间的相互作用在内外气隙中所产生的内外电磁切向力的方向是一致的，这意味着：电动机的总电磁力矩等于内部电动机的电磁力矩和外部电动机的电感力矩之和。因此，这种具有双定转子、径向磁通和环形电枢线圈结构形式的无刷直流永磁电动机，能够获得较高的力矩密度和功率密度，在许多驱动系统中，尤其在宇航技术领域内，必将得到广泛的重视和应用。

(2)在NS型结构中，外部永磁体的N极发出的径向磁通，通过外部气隙，穿过电枢线圈，进入内部气隙，到达内部永磁体的S极，经过内转子磁轭，到达内部永磁体的下极;内部永磁体的N极发出的径向磁通，通过内部气隙，穿过电枢线圈，进入外部气隙，到达外部永磁体的S极，再经过外转子磁轭，然后与外部起始永磁体的N极闭合。因此，在N-S型结构中，不需要定子磁轭。有时采用非磁性支架，也仅是为了增加电枢的机械强度。在N-S型结构中，电枢绕组不能采用背对背绕制的环形线圈，而应采用一套一般形式的叠绕组或波绕组。
