集电环是绕线转子电机的关键部件。今天我们就以三相绕线转子电机集电环为材料来阐述。

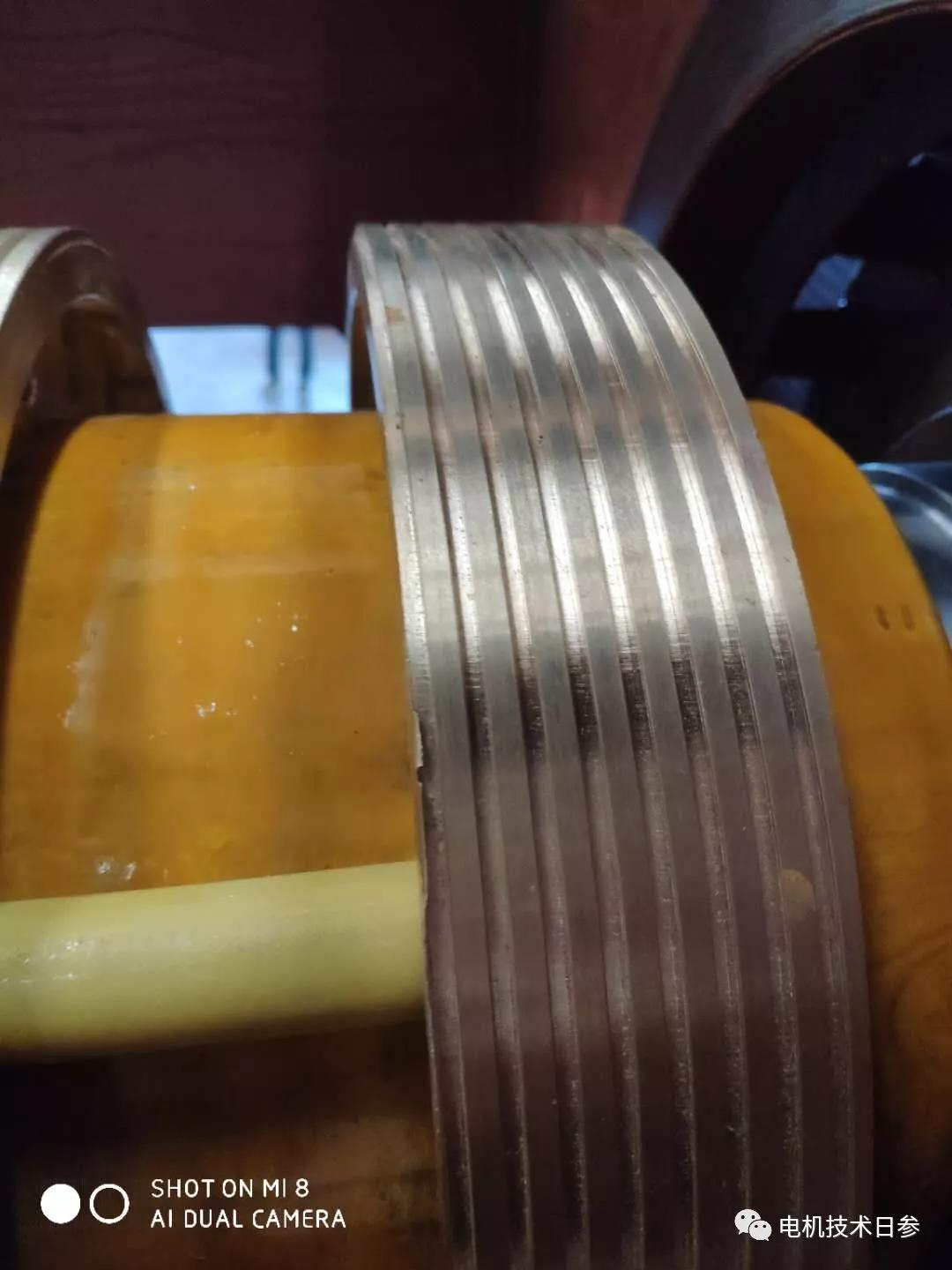

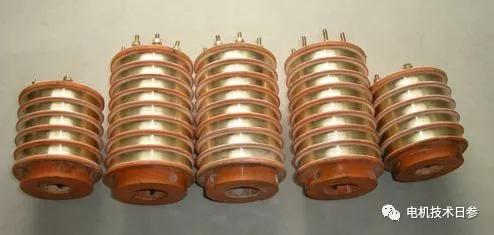

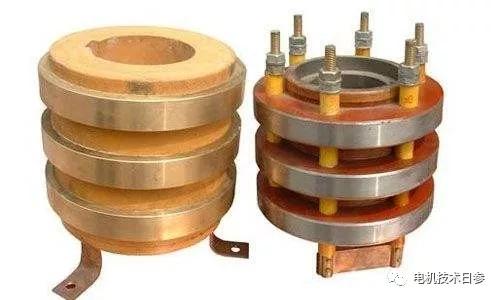

电机的集电环由三个相互绝缘的铜环或钢环组成，环之间用绝缘子隔开；小型电机的集电环表面是一个完整的圆柱面，而大型电机的集电环需要加工螺旋槽，目的是收集电机运行时碳刷与集电环摩擦产生的碳粉。由于其表面的凹槽是螺旋形的，可以保证电机运行时碳刷表面受力和接触均匀，保证电机运行的可靠性。

在实际生产加工过程中，为了保证集电环与转子的同轴度，很多电机厂家在转子表面车削过程中对集电环表面进行加工，保证集电环表面粗糙度符合要求；但是对于有螺旋槽的集电环，大部分电机厂家都是直接安装使用，所以集电环本身的加工精度，以及集电环孔尺寸的符合性，内孔与环面的同轴度就显得尤为重要，这是电机厂家和集电环厂家都必须注意的问题。

集电环应用简述

集电环系列同步电机、异步电机和其他使用集电环的电机广泛应用于工业部门，大多数都在各种恶劣条件下运行。虽然这些电机不具备DC电机的整流功能，如换向器，但它们也有一些缺点，如集电环或电刷异常磨损，电刷振动和火花。

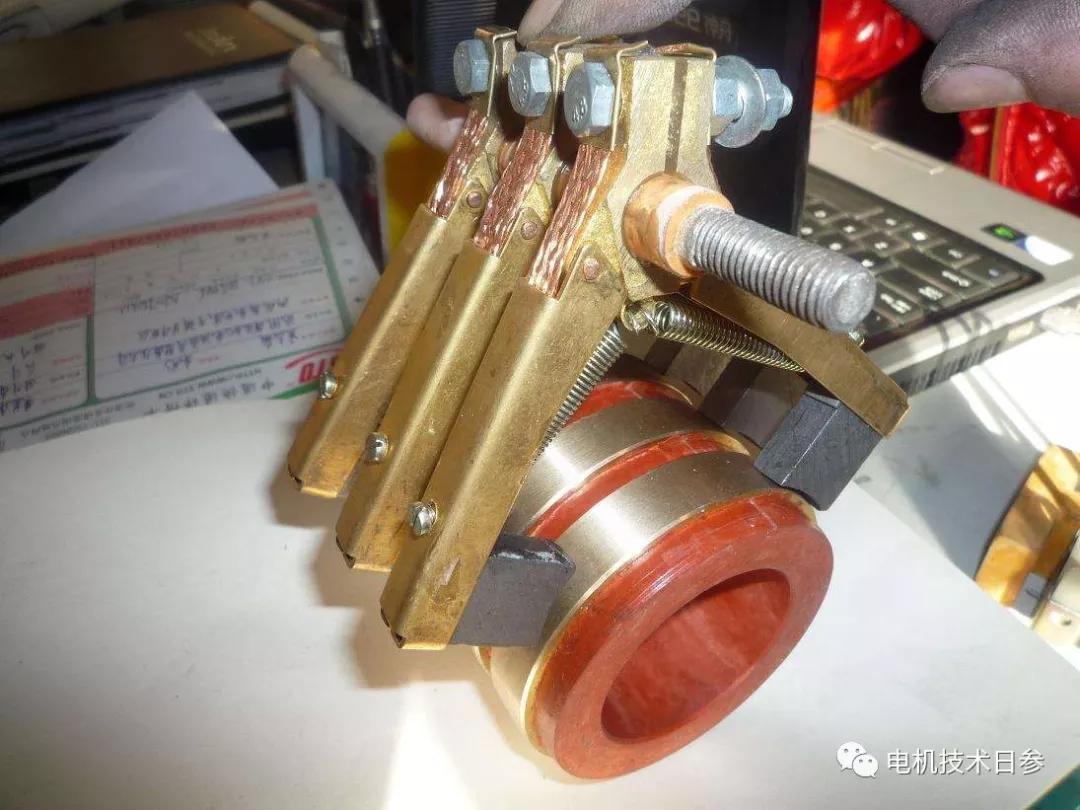

特别是在电刷材料方面，石墨电刷不仅用作滑环的电刷，有时也使用金属石墨电刷来提高电刷的电流密度，因此必须考虑异常残余膨胀等因素。即使是高速电机，如涡轮发电机或在全封闭气体介质和氢气介质中运行的电机，也存在许多问题。

集电环的材料要求机械强度高、导电性好、耐腐蚀，与电刷滑动接触时必须具有耐磨性和稳定的滑动接触特性。一般钢制集电环耐磨性好，机械强度高，所以多用于极性导致集电环磨损差异大的同步电机。

一般钢制集电环耐磨性好，机械强度高，所以多用于极性导致集电环磨损差异大的同步电机。钢可以加工成复杂的结构。它是一种容易获得和廉价的材料，因此它被广泛用于同步电机，包括低圆周速度的水轮发电机。

集电环有时使用锻钢，强调高圆周速度下的机械强度和耐磨性。此外，当需要耐腐蚀时，可以使用不锈钢。但不锈钢的滑动特性不稳定，与电刷结合不当往往会导致电刷跳动，容易导致电刷温升过大或异常磨损，使用时一定要多加注意。铜集电环与钢集电环相比，如青铜铸件，具有更好的滑动特性，因此应用广泛。但当其含有大量低熔点铅时，由于带电点的加热而发生脱铅现象，容易造成集电环磨损或电刷异常磨损。

当电刷磨损过大，集电环材料过软时，往往会在集电环上产生相当于电刷宽度的阶梯磨损。尤其是高温低湿的全封闭电机，更容易造成电刷或集电环过度磨损。严重的疤痕是以这样的方式形成的，即在开始时只有非常小的疤痕，并且刷子由于这些部分的电流收集不良而产生火花。一旦产生火花，疤痕就会逐渐变质和扩大，最终形成与电刷滑动接触面大小相同的疤痕。因此，必须注意滑环的电刷，即使它们产生非常小的火花。
