电机的正反转控制电路，电机正反转电路接线图

在实际工作中，指示器用于反馈电动机的运行状态。准时显示正转和反转，以提醒其他人员避免危险。那么，该如何连接指示灯呢？

指示灯指示电动机的前进，后退和停止状态。第一种方法通常是闭合交流接触器以进行控制，然后直接连接常开的辅助触点。增加中间继电器的第二种方法是通过使用中间继电器来控制。

首先，使用交流接触器辅助触点。

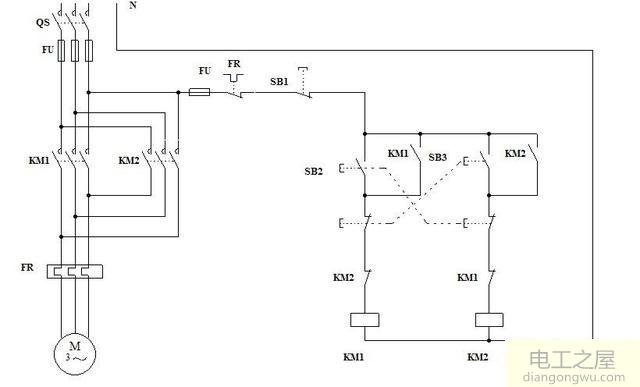

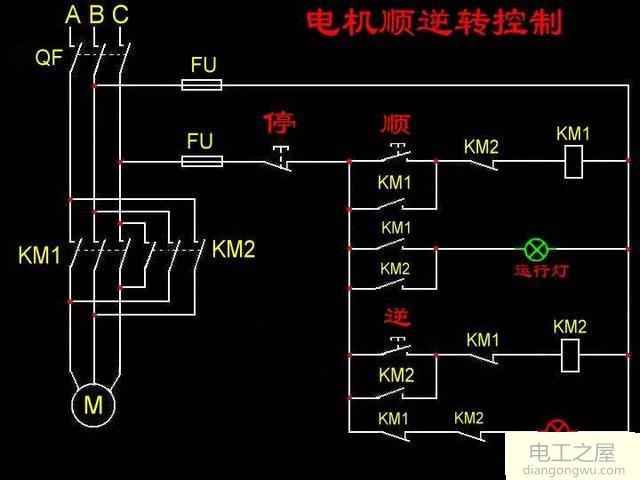

首先，我将介绍第一种方法，这是实际工作中常用的方法。介绍一种直接使用交流接触器的常闭触点指示停止状态，并使用常开触点指示正向或反向的方法。状态。下面是示意图，我们可以看到。

从示意图中可以看出，两个KM1和KM2交流接触器并联后，工作灯是串联的灯，停车灯是两个交流接触器后的串联的灯。连接了。它们串联连接。您可以分析其工作方式。首先，关闭开关。因为没有按下正向和反向启动按钮，所以主电路不受控制，并且当两个人看到接触器时接触器不工作。停止串联的两个常闭灯，开关不起作用，控制回路中的通电停止灯点亮。

这时，按下控制电路中的启动按钮，交流接触器KM1通电，常开触点正常闭合，操作指示灯点亮，然后按停止按钮，KMI交流接触器正常工作。常闭常闭。常开，常闭，行车灯熄灭，按下反向启动按钮，交流接触器KM2通电，常开触点常闭，运行灯亮在。交流接触器连接方法上已安装指示器。

二，使用中间继电器控制

使用中间继电器控制交通信号灯也是一种常见的方法。可以在控制回路中添加一个中间继电器，电路闭合，控制回路通电，中间继电器通电，常开常闭。合闸是常开的，灯会停止，这时，当您按下启动按钮时，线路被切断，常开是常闭的，常闭是常开的，启动指示灯亮，继电器控制灯光。

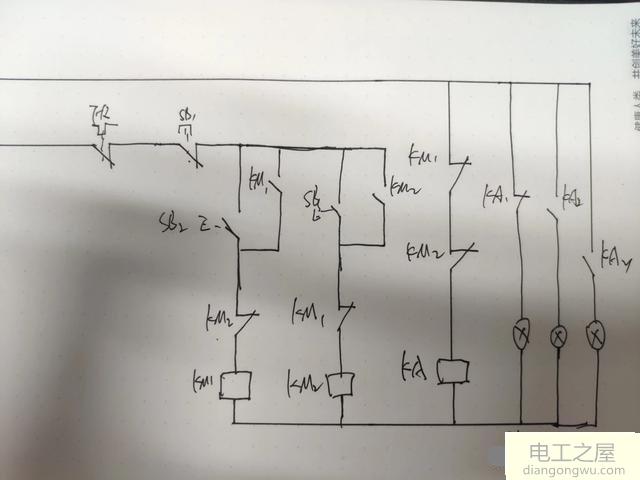

上图是我自由绘制的电路图。由于中间继电器相对稳定并且还可以控制输出电流，因此建议使用中间继电器进行控制。
