伺服驱动器工作原理(伺服驱动器的硬件结构和系统原理)

伺服驱动器的硬件结构和系统原理

1.伺服驱动器的硬件结构如图1所示。

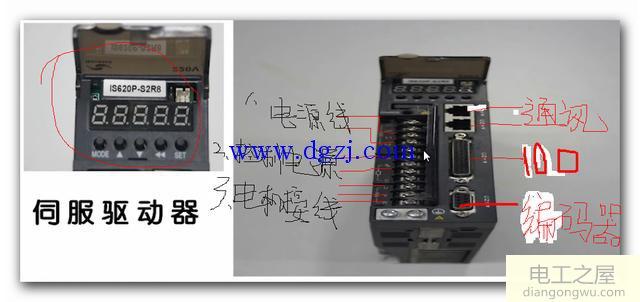

左侧是伺服驱动器的外观。在左侧，我在控制面板上为所有人划了红线。可以在此处查看设置参数和监视某些参数。在右侧，对于前面板，请参见下图，如图2所示。

这仍然是右侧的图片。伺服驱动器前面板的左侧有3个接线端口。已经标记给所有人。一个电源端口，两个控制电源端口，三个电动机接线端口，两个右上角是通信端口，一个中间是IO端口，一个底部是编码器，编码器接线从电动机反馈。这是真实的对象。请参考下图，如图3所示。

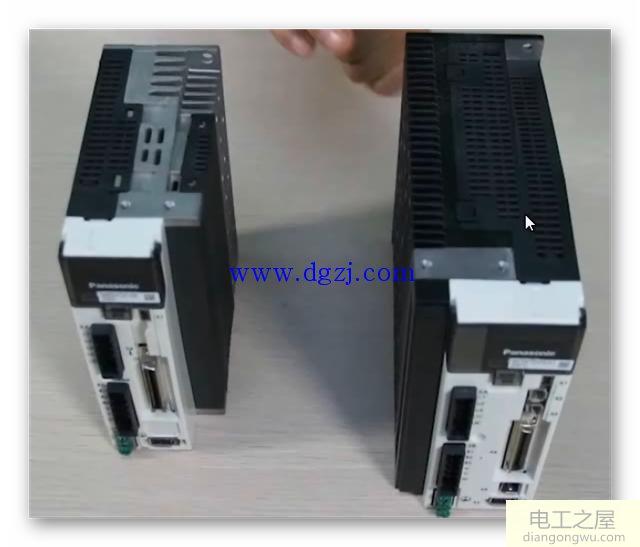

这两个都是松下伺服驱动器，左侧为400W，右侧为750W。然后每个人都在看下一张图片，如图4所示。

这两个是伺服电机。左边的是400W。它们后面的黑色物体都是编码器，背面的黑色粗线是编码器线，即电源线。右侧与左侧的伺服电机相同，但尺寸和功率不同。接线是相同的，背面是编码器。电机的编码器安装在电机后面。编码器的接线必须作为反馈连接到伺服驱动器。让我们看一下伺服驱动器的接线端子，如图5所示。

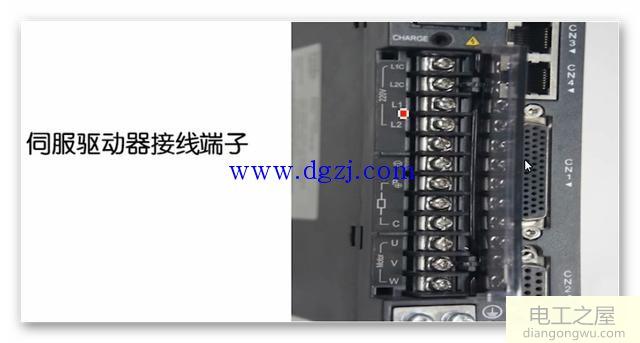

大家，这次您可以清楚地看到。大多数电流驱动器都是单相220V，因为它们的功率相对较小，但也有三相380V和三相220V。这个220V在这里。上层L1C和L2C连接到控制电源，L1和L2连接到单相220V电源。以下的U，V，W是伺服电机的输出。连接伺服电机，CN1是我们的IO端口，包括某种开关量，模拟量，CN2是从编码器发送给我们的脉冲信号反馈，并且这里连接了两个CN3，CN4晶体。伺服驱动器。头座是通信端口，此伺服驱动器由Inovance提供。
