（1）数字运营商
数字操作器在此也称为数字操作器，键盘和面板。 7200GS系列有两种类型，LCD操作器和LED操作器，面板的组件名称如图2-19-10和图2-19-11所示。表2-19-5中列出了这两个任务的键说明。

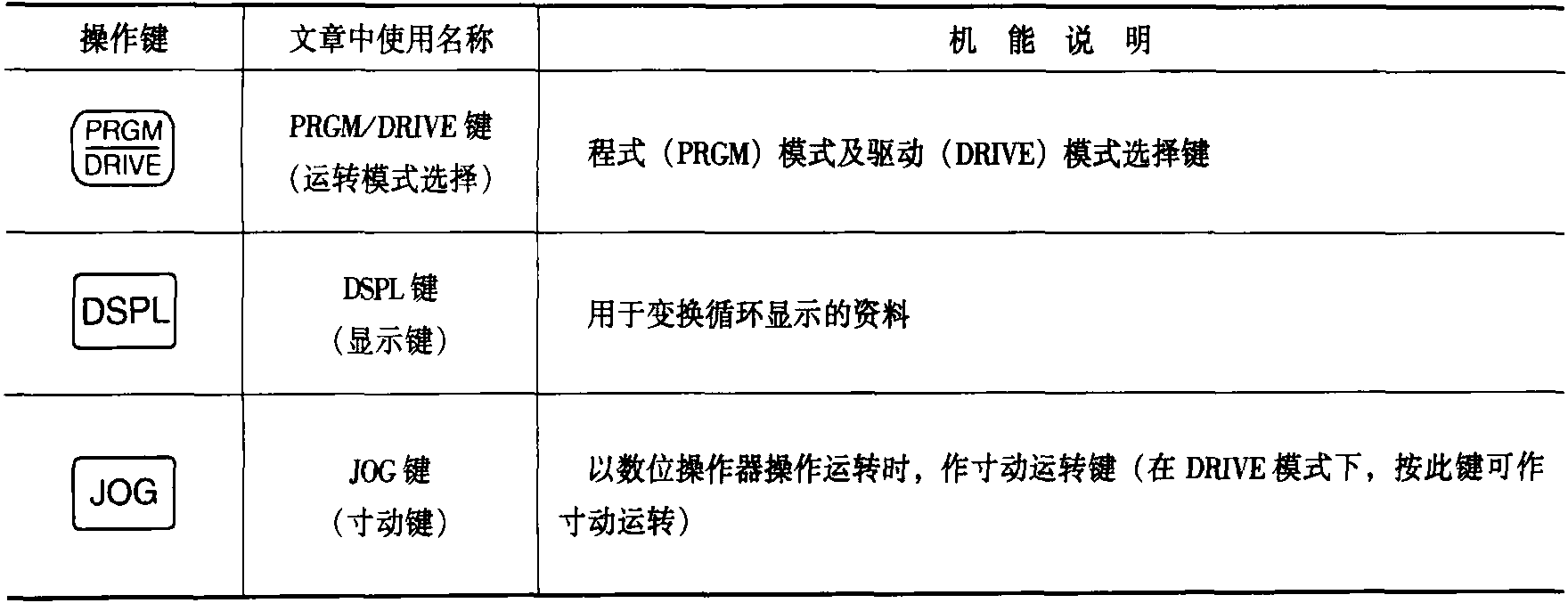

表2-19-5控制按钮的功能
续表
图2-19-10 LCD操作器各部分的名称和用途
（1）7200GS的标准设备是JNEP-34 LCD数字操作器，但也可以用JNEP-33LED数字操作器（可选）代替。这两个数字操作器的操作模式完全相同，只是显示部分不同。

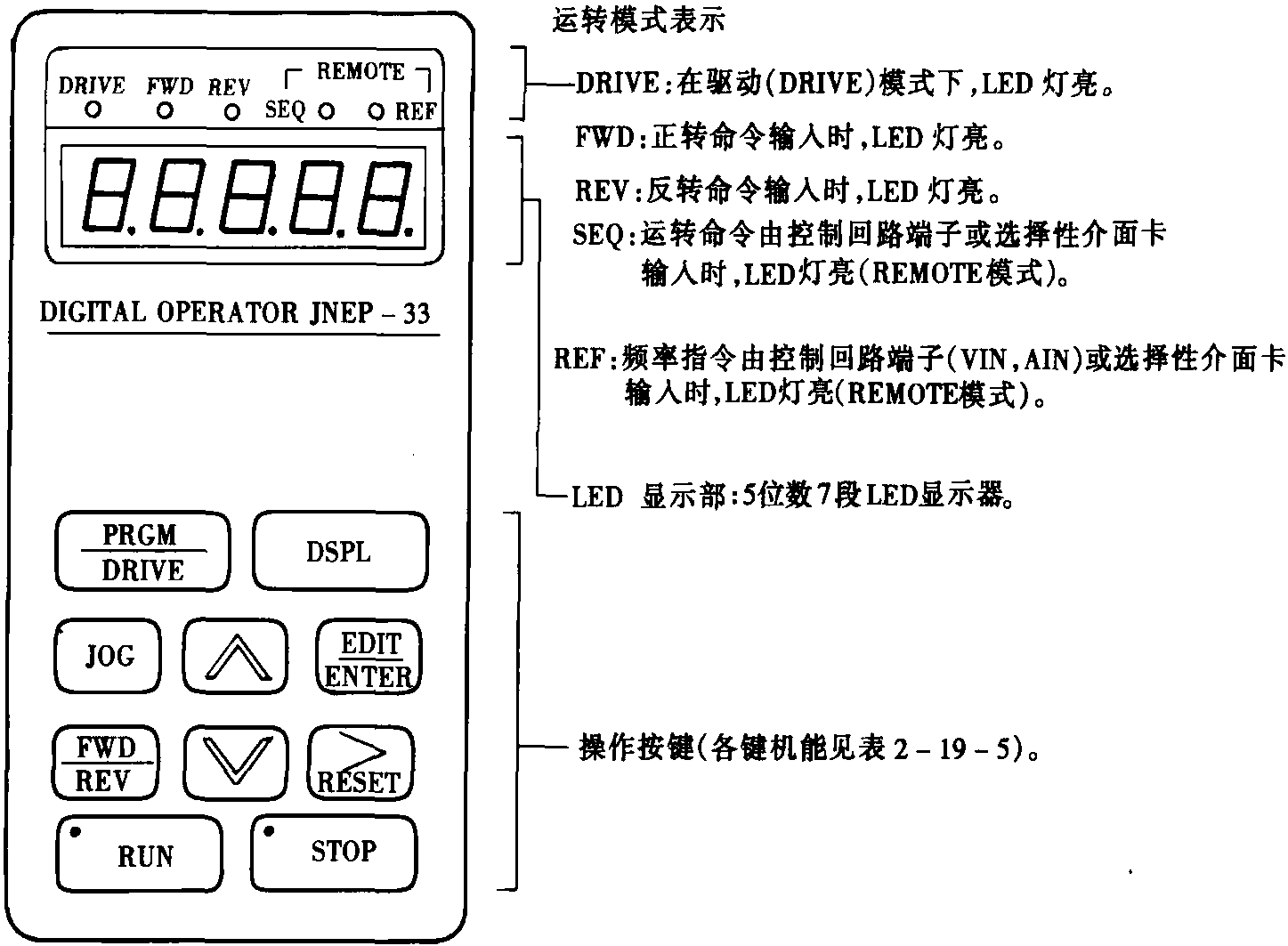

图2-19-11 LED操作器各部分的名称和用途
（2）JNEP-34和JNEP-33数字操纵器具有“驱动模式”和“ PRGM模式”。仅当变频器停止时，才可以通过按
键在DRIVE模式和PRGM模式之间切换。变频器可以在DRIVE模式下运行，参数内容可以在PRGM模式下更改。
根据操作条件，RUN和STOP指示灯可分为三种类型：“点亮”，“闪烁”和“熄灭”，如图2-19-12所示。
（2）DRIVE模式和PRGM模式显示的内容
键盘实际上是用来演示如何在DRIVE模式和PRGM模式下工作的，如图2-19-13所示。
图2-19-12三个RUN和STOP指示灯的显示状态
（1）打开电源，它将进入驱动器模式，并且当按下
键时，它将切换到程序（PRGM）模式。
（2）如果在电源故障之前出现错误，请打开电源并进入DRIVE模式，并立即显示电源故障之前发生的最后一个错误（使用U
时）。 LED运算符，n=1?4，
表示异常内容，n=1表示最近的异常，您可以使用
键选择n=1?4）。
（3）如果停电前没有问题，则根据参数bn-10的设置值显示不同的监视内容。
（4）当我按
删除它时，什么也不显示。
（5）如果在驱动器模式下同时按下
和
键，则可以看到Sn-和Cn-参数组，但是只能进行监视，并且无法进行设置。
图2-19-13在DRIVE模式和PRGM模式下的键盘演示
（3）参数组描述
7200GS的所有参数可以分为以下参数组，如表2-19-6所示。
表2-19-6参数组分类
参数组内容参数组内容An-□□频率指令Sn-□□系统参数（只能在停止后设置）bn-□□运行期间可以更改的参数Cn-□□控制参数（只能在停止后设置） ）无论上述参数组可以设置可在Sn系03（操作状态被设置）。 Sn-03的设置（运行状态）如表2-19-7所示。
表2-19-7 Sn-03（工作状态）两种模式
Sn-03DRIVE模式PRGM模式仅设置和监视②可设置且仅监视0000①An，bnSn，CnAn，bn，Sn，Cn-0101③Anbn，Sn，CnAnbn，Sn，Cn①初始设置。
②同时按
和
在DRIVE模式下监视Sn和Cn参数组。
③将Sn-03设置为0101，以便在试运行调整后不再更改参数。
有一个用于监视的参数组Un-□□:您可以在DRIVE模式下监视一个参数组。
（4）使用数字运算符的示例
在执行:之前，必须将控制参数Cn-01设置为输入电压值。如果:电源为380V，请设置380。
根据图2-19-14中的操作模式描述数字操作员的操作步骤。表2-19-8中列出了数字操作员的显示。
图2-19-14假定的运行计划
表2-19-8主要工作步骤表
续表
（5）选择控制模式
7200GS变频器具有4种控制模式，您可以通过设置参数Sn-13来选择所需的控制模式:
（1）GP: V/F控制模式（无PG反馈的V/F控制模式）。
（2）SL:无传感器矢量控制模式（自动电机参数测量-具有自动调节功能）。
（3）PID: PID节能控制模式。
（4）PG: V/F + PG回路控制模式（与速度反馈卡FB-C一起使用）。
对于上述4种控制模式，您可以通过设置参数Sn-13的第一和第二位数来根据各种使用要求选择适当的控制模式。有关控制模式的选择，请参见表2-19-9。
表2-19-9参数Sn-13的选择控制方法
Sn-13设定值LCD屏幕显示（中文版）
说明00Sn-13=00V/F控制模式
GP: V/F控制模式（初始设置）01Sn-13=01SL控制模式
SL:无传感器矢量控制模式10Sn-13=10PID控制模式
PID: PID节能控制模式11Sn-13=11PG控制模式
PG: V/F + PG闭环控制模式操作注意事项:
（1）出厂标准设置为V/F控制模式（GP控制模式），要更改为其他控制模式，必须首先遵循上述步骤，更改参数Sn-13，然后打开电源。关闭（关闭电源），在数字操作员指示灯消失（打开电源）之后打开电源。
（2）在无传感器矢量控制模式（SL控制模式）下，首次操作期间，应使用参数Sn-29的自动整定功能进行电机参数测量。当在另一种控制模式下切换回SL模式时，应使用参数Sn-29自动重新测量电动机参数。
