振动电机结构简图(振动电机结构原理)

振动电机是安装在转子轴两端的一组可调偏心块，激振力是由轴和偏心块高速旋转产生的离心力获得的。电机的振动频率范围较宽，只有激励功率和功率匹配得当，才能降低机械噪声。振动电机分为六类：启动和运行模式，以及运行速度。

1.振动马达结构

振动马达是由一个特殊的马达加上一个激励重物组成的。当电机通电转动时，激振块产生激振力，通过电机脚或法兰传递给垂直和水平振动机械。

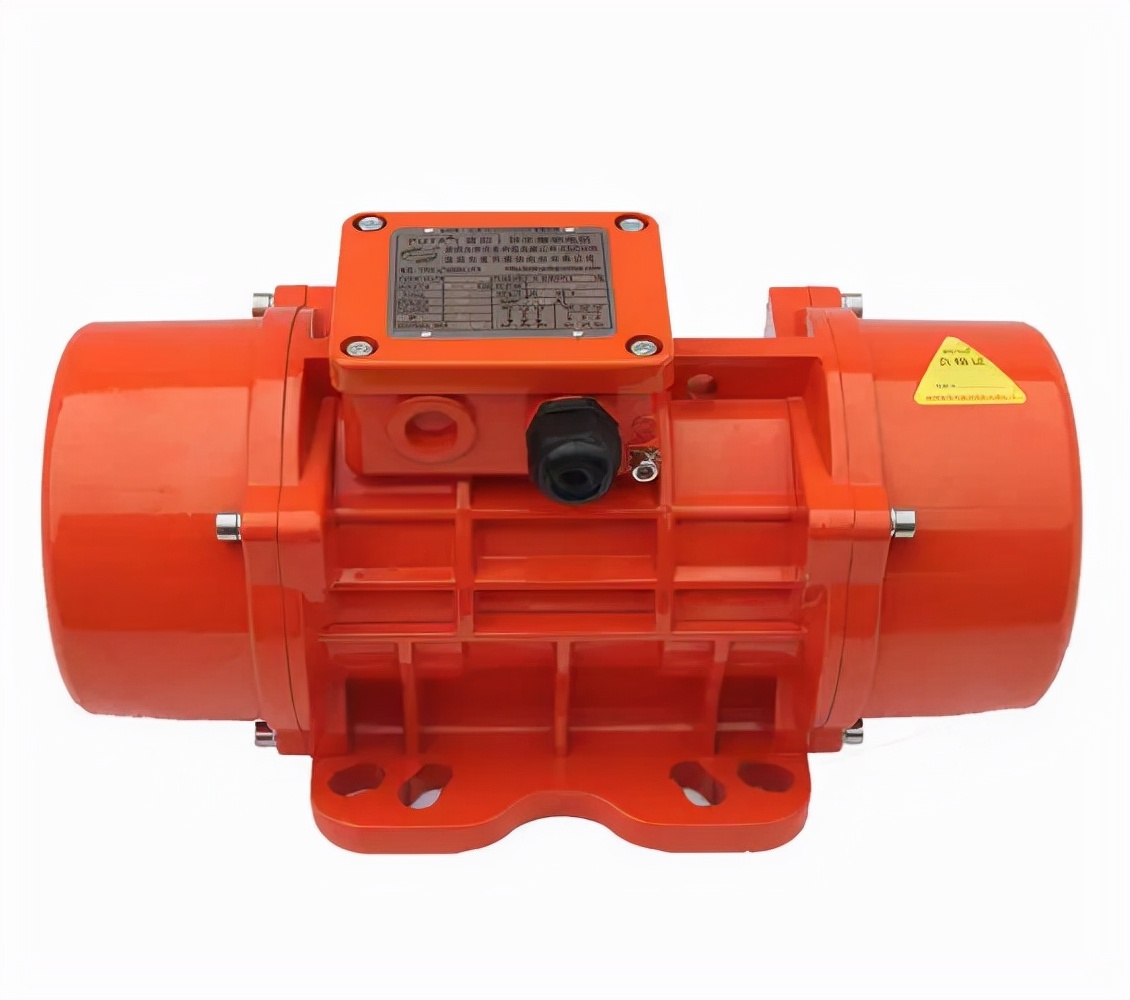

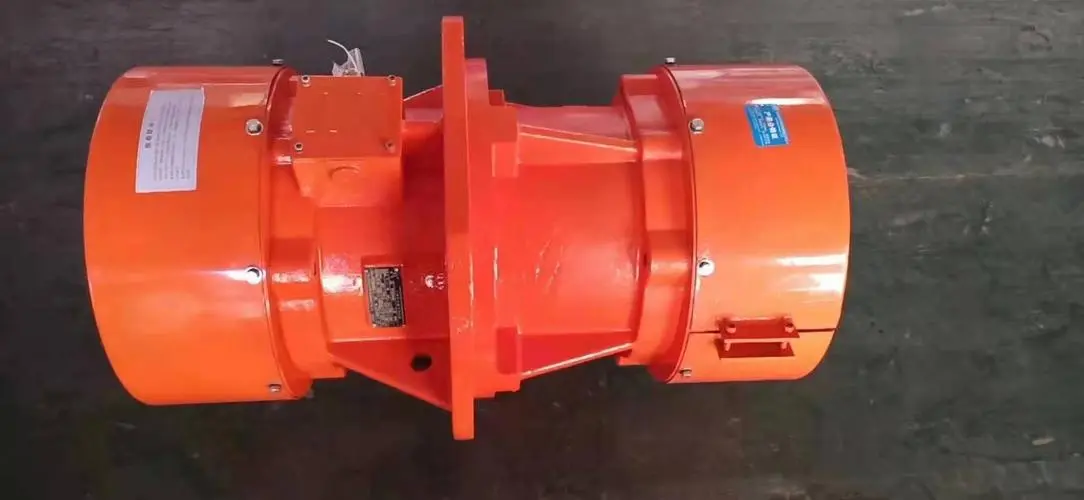

特种电机由特种定子线圈和转子轴组成，能承受高频振动。水平振动电机采用四个扇形偏心块作为激振块，通过调整同轴端两个偏心块的夹角，可以将振动电机的激振力从零调整到最大。立式振动电机采用两个偏心块作为激振块，每个轴端一个，固定偏心块在上轴端，可调偏心块在下轴端。在上偏心块和下偏心块的外侧安装有一组附加块，通过调节附加块的数量可以分级调节振动电机的激振力。

2.振动电机的工作原理

振动电机是结合了动力源和振动源的激励源。振动电机在转子轴两端装有一组可调的偏心块，利用轴和偏心块高速旋转产生的离心力来获得激振力。该振动电机激振力利用率高，能耗低，噪音低，使用寿命长。电机的激振力可以无级调节，使用方便。XJD、JZO、YZU、VB、XVM、YZO、YZS、YZD、TZD、TZDC等振动电机均为通用型振动电机。

3.振动电机的应用

振动电机产品广泛应用于冶金、矿山、煤炭、化工、电力、建材、铸造、磨料、陶瓷、玻璃、粮食、视频、医药、轻工等行业。是振动输送机、振动给料机、振动放矿机、振动干燥设备、振动筛分设备、振动落料机、振动台、料仓振动防堵装置等各种立式振动电机的理想振源和激振源。
