检测仪器：SPM设备状态综合分析系统Leonova Emerald

检测技术：BMAHDHD技术，振动EVAM测试

检查对象：电机、变速箱

检测目的：检测设备的运行状态和故障，掌握设备的运行状态。

检测技术：高清冲击脉冲技术(使用高清冲击脉冲检测，可以提前3-6个月发现轴承的故障，预测轴承早、中、晚期故障及润滑是否良好；通过HD冲击脉冲的频谱分析，很容易区分是齿轮问题还是轴承问题)和振动检测技术(包括专利齿轮箱诊断技术：时间同步平均、虚拟转速、高清变频跟踪技术和圆坐标，可以清晰看到齿轮啮合故障。这个转速不方便测试，只能做常见的振动测试)。

一、项目描述

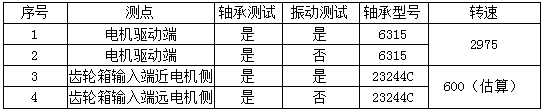

测量点命名和测试描述

二、测试条件和流程

1.测试变速箱时不知道实际速度。

2.由于测试条件的限制，所有的测试都是以固定的速度进行的。

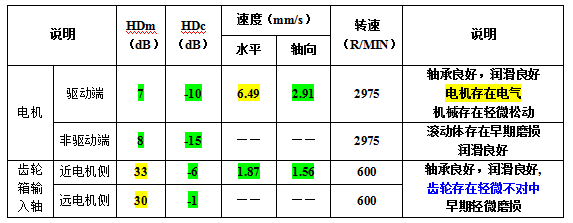

三。测试数据

四。数据分析

1)电机

1.电机驱动端

HD轴承检查：

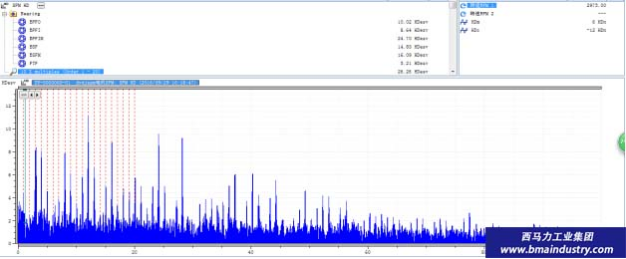

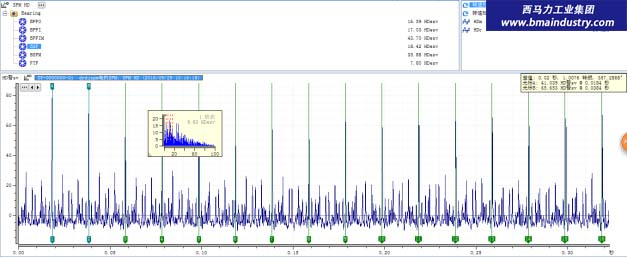

值HDm=7，HDc=-10导致绿色状态。润滑良好的冲击脉冲频谱中存在明显的谐波冲击信号。轴承有松动迹象，可能是轴承安装间隙大造成的。不排除轴承均匀磨损导致内部游隙过大。冲击脉冲频谱如下：

2.电机非驱动端

HD轴承检查：

HDm=8，HDc=-15，结果是绿色的，润滑良好。冲击脉冲谱中有滚动体早期故障信号，为轻微擦伤。冲击脉冲频谱如下：

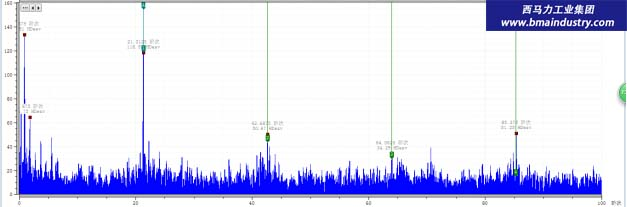

时域信号频谱如下：

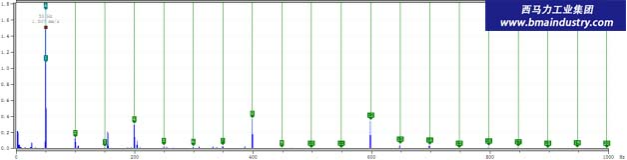

电机水平振动速度按10816标准为6.49mm/s，为黄色预警区域。振动频谱为50Hz及其谐波信号。有电气问题，可能是转子松动或者有断条。同时有接近50Hz的信号(见局部放大图)。由于转速为2975转/分，电机本身也松了。振动频谱如下：

局部放大如下：

Ii)齿轮箱

1.齿轮箱的输入轴影响脉冲测试。

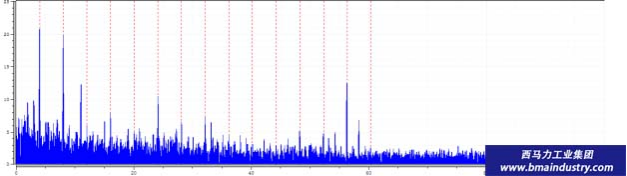

HDm=30，HDc=-5，结果为黄色，冲击脉冲频谱如下，无轴承失效迹象，仅21号齿轮(21齿可能按现场600左右转速计算)啮合频率突出，导致冲击值略高，可能有轻微磨损。

2.振动试验

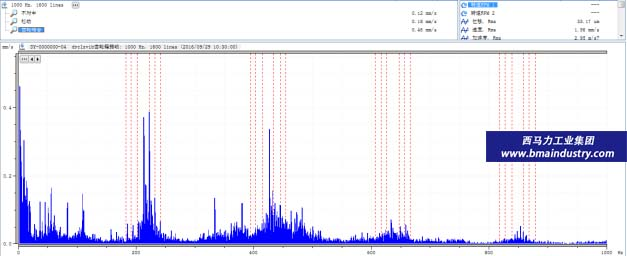

实测水平振动速度值为1.87mm/s，根据10816标准为绿色预警区域。在振动频谱中，主要成分是齿轮啮合频率，倍频略高，说明齿轮略有不对中。

动词（verb的缩写）结论

1.电机存在电气问题，可能是转子松动或者转子线棒断裂，这是电机振动比较大的主要原因(建议处理)。电机本身也有松动，电机非驱动端的轴承滚轮有早期损坏(目前不需要处理)。

2.齿轮箱对中不良，同时由于对中不良，齿轮可能出现早期轻微磨损。
