反转开关主要控制电机的正反转，可以控制三相电机和单相电机。

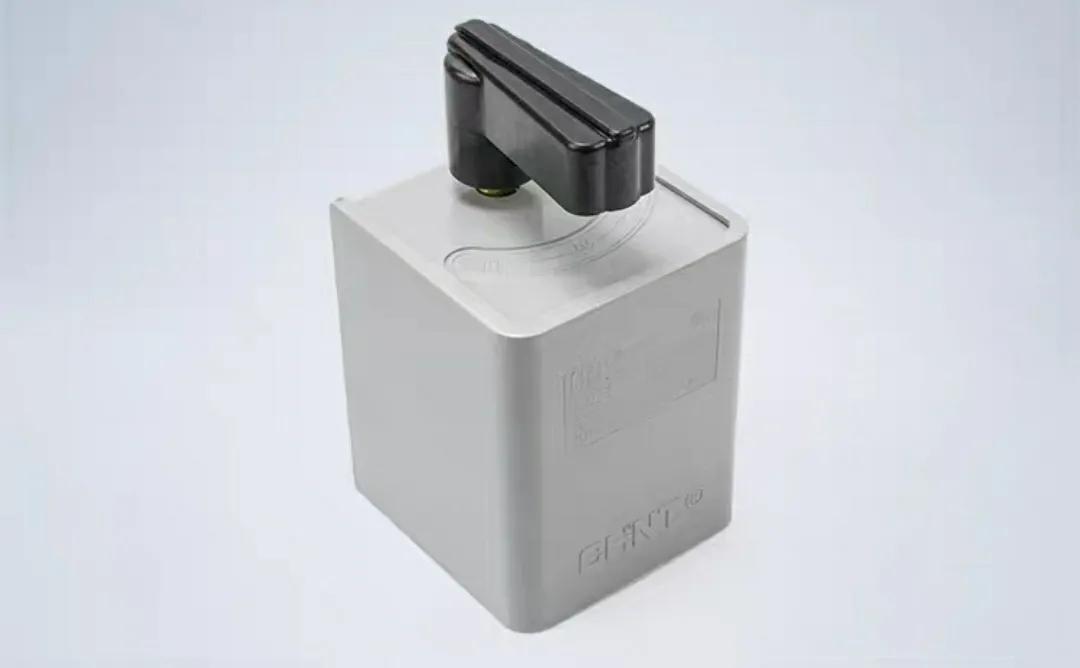

倒档开关

三相电机

三相电机通过改变三相电源的相序实现正反转。

三相电源，任何两相电源都可以反接。

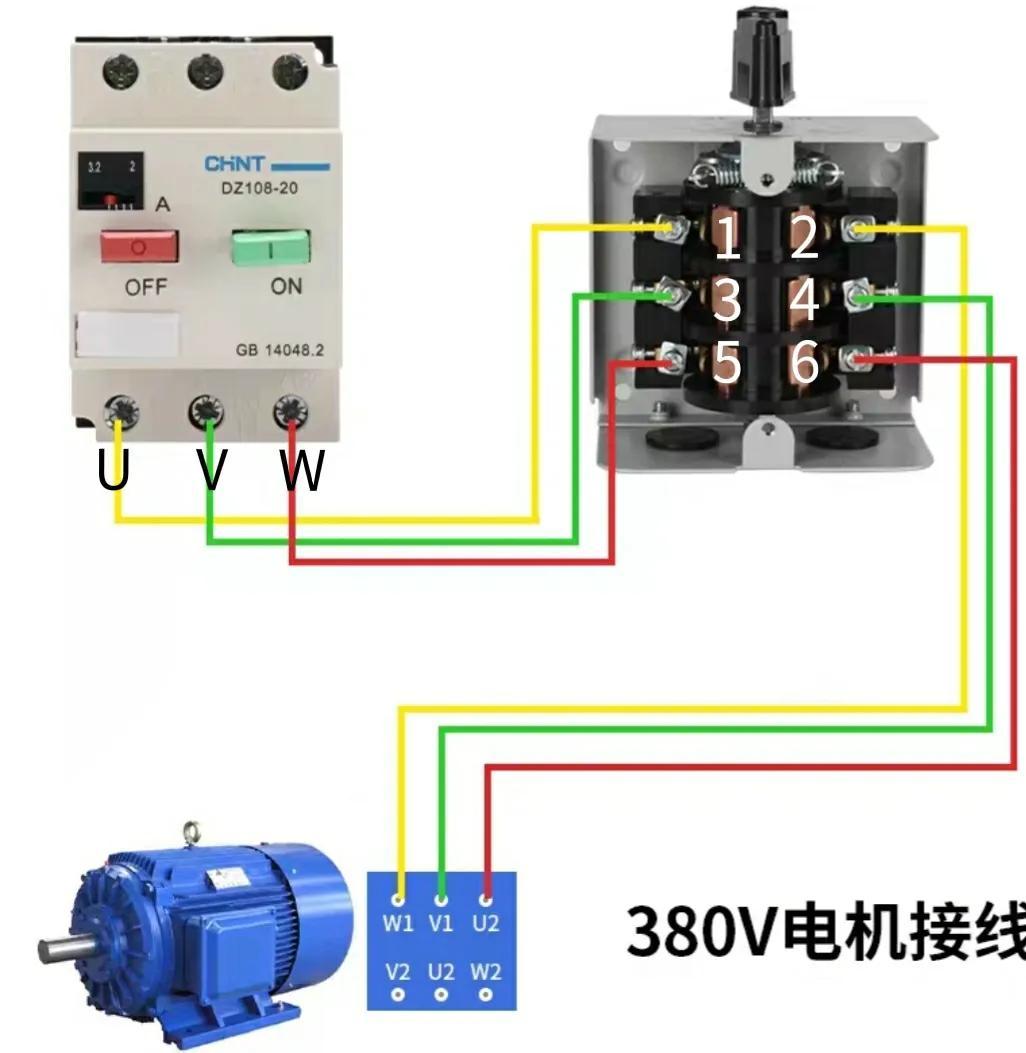

倒档开关接线

1、3、5接输入380V电源，2、4、6接电机线。

当倒档开关处于停止位置时，1、3、5和2、4、6不导通，电机停止。

当倒档开关向左旋转45度时，它向前旋转。一，二，三，四，五，六。输出电源相序为U、V、W，电机正转。

当倒档开关向右旋转45度时，它会反转。一，二，三，六，五，四。输出电源相序为U、W、V，电机反转。

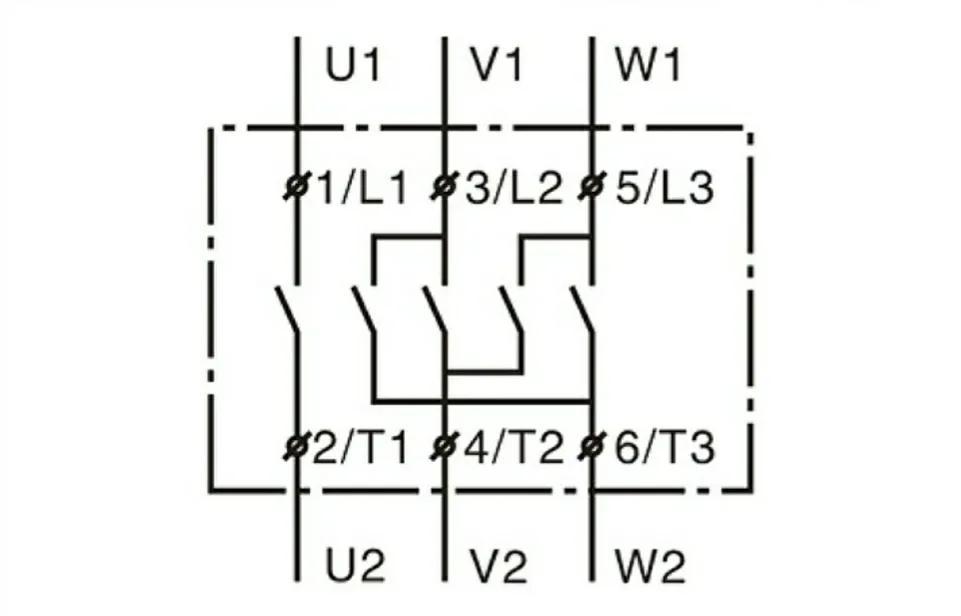

倒档开关示意图

倒顺开关不论正转档位还是反转档位，1、2都是导通的，正转3、4之间5、6之间导通，反转3、6之间5、4之间导通，倒顺开关实现一个换相功能，对三相电机进行正反转控制。

单相电机

单相电机线圈

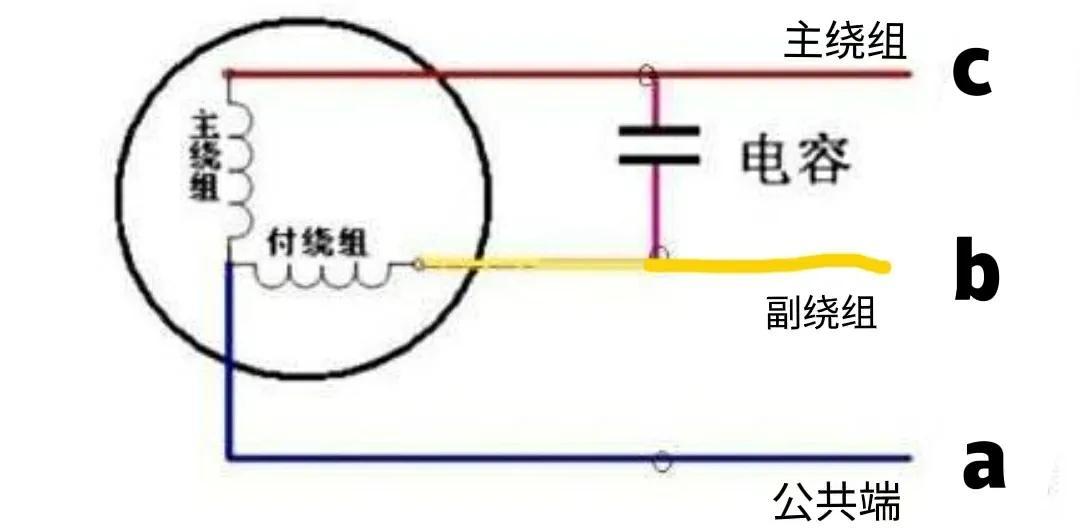

单相电机有两组线圈，一个初级绕组和一个次级绕组。主绕组和辅助绕组的一端连接在一起形成公共端。主绕组和辅助绕组另一端与电容器并联。

单相电机引出A、B、c三条线，A线和c线加220V电压，单相电机正转。220V电压加到a线和b线，单相电机反转。

具有正反转功能的单相电机，主绕组的功率与辅助绕组的功率相同。

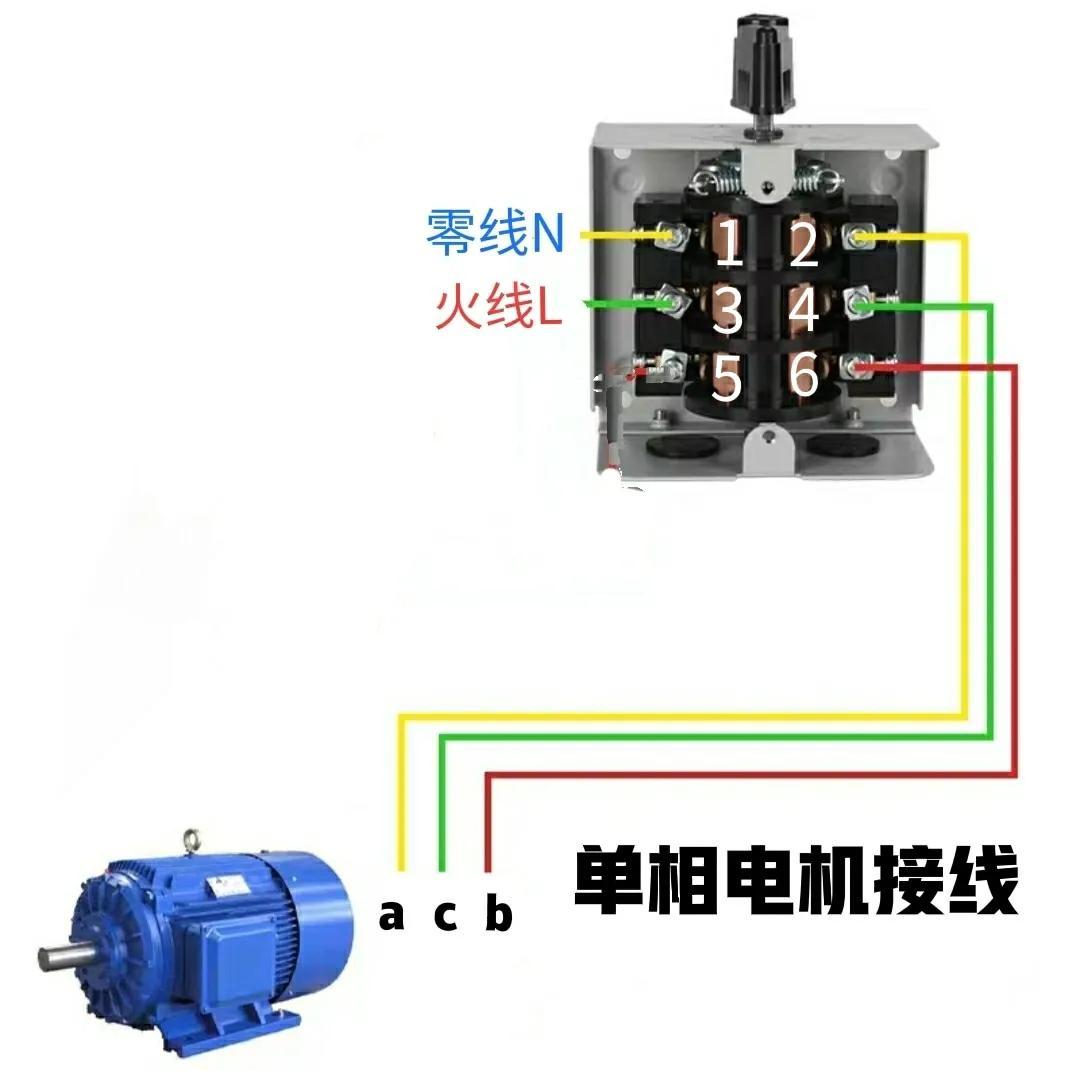

单相电机接线

1、3连接到220V电源，端子5断开，2、4、6连接到电机引线A、C、b。

当倒档开关向左旋转45度时，它向前旋转。一，二开，三，四开。单相电机的主绕组a、c接220V电源，单相电机正转。

当倒档开关向右旋转45度时，它会反转。一，二开，三，六开。单相电机的次级绕组A、B接220V电源，单相电机反转。

单相电机引出三根线头不确定哪一根为公共端时，使用万用表电阻档测量单相电机a、b、c三根线头，两两相测，测量的阻值结果为一大两小。测量阻值最大的两根线头为b、c两线，剩下一根为公共端a线。
