直流电机电容接线图与单相电电机正反转商品接线方法

相关直流电机电容器的接线方法，单相电电机正反转的商品接线方法，及其直流电机的运行基本原理，单相动滑轮的按键商品及电路原理图，供大伙儿学习培训参照。

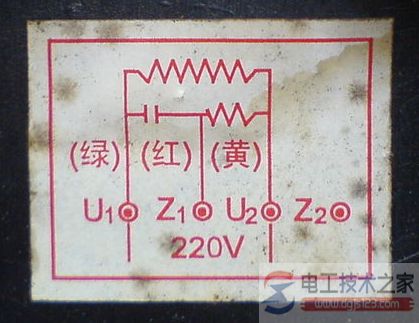

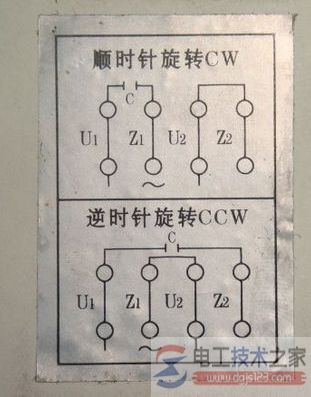

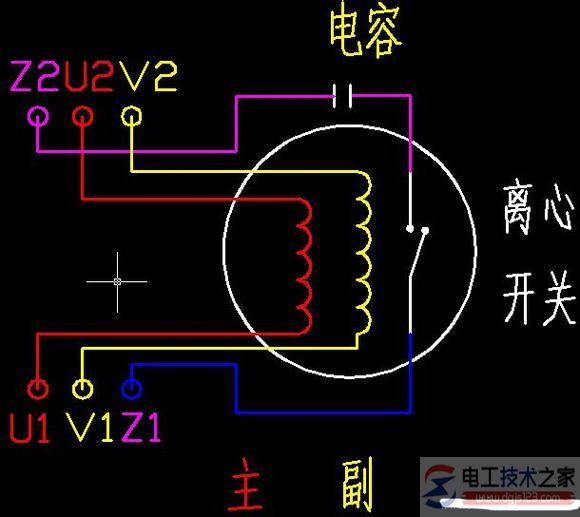

一、直流电机电容接线图

单相容电动机有两个绕阻，即运行绕阻和运作绕阻。

2个绕阻在室内空间上相距九十度。在运行绕阻上串连了一个容积很大的电力电容器，当运作绕阻和运行绕阻根据单相异步电机时，因为电力电容器功效使运行绕阻中的电流量在時间上比运作绕阻的电流量超前的九十度角，先抵达最高值。

在时间和空间上产生2个同样的单脉冲电磁场，使电机定子与电机转子中间的磁密中造成了一个电磁振荡，在电磁振荡的功效下，转子中造成感应电动势，电流量与电磁振荡相互之间功效造成磁场转距，使电动机转动起來。

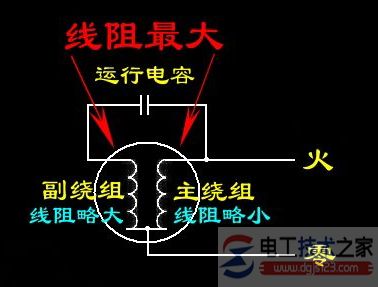

一般运作绕阻（主电磁线圈）电缆线径较粗一点，运行绕阻（副线圈）电缆线径偏细，用数字万用表量运行绕阻比运作绕阻的阻值稍大一点儿。

二、直流电机运行基本原理

1、电阻器运行式（家用冰箱电动机等）；2、电容器运行式（木匠电刨电动机等）；3、电容器运行式（全自动洗衣机、电扇等）；4、电容器运行运行式。

电容器运行式电动机在电动机运行后电容器就关闭电源了，关闭电源基本原理是在电动机轴上有一个抽滤电源开关，做到一定转速比电源开关就断掉，假如断不动运行线包便会损坏；电容器运行式电机电容在电动机运行或一切正常运行时都是在工作中、假如电容器容积缩小将导致电动机运行艰难，散热风扇转慢，风力减少常见故障。

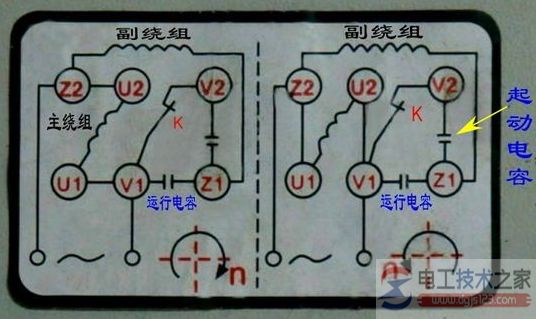

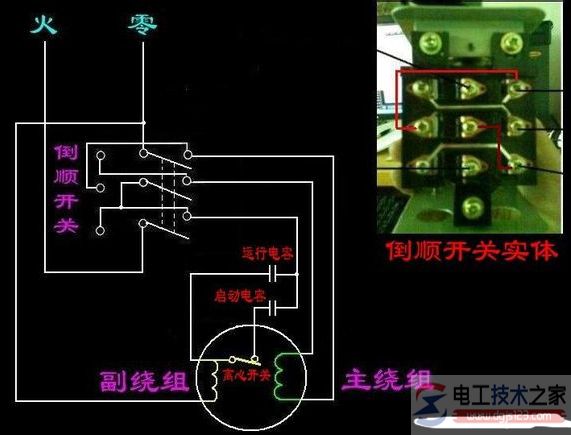

如图所示：

三、单相容运行电动机常用电容器尺寸：

150---180W清洗电动机用12----14微法

120---150W清洗电动机用10----12微法

80----120W清洗电动机用8-----10微法

60----70W 脱干电动机用5-----6微法

30----60W 脱干电动机用4-----5微法

也要考虑到铝包电动机還是铜心线电动机，是铝钱电动机，电容器也要略微大一点。

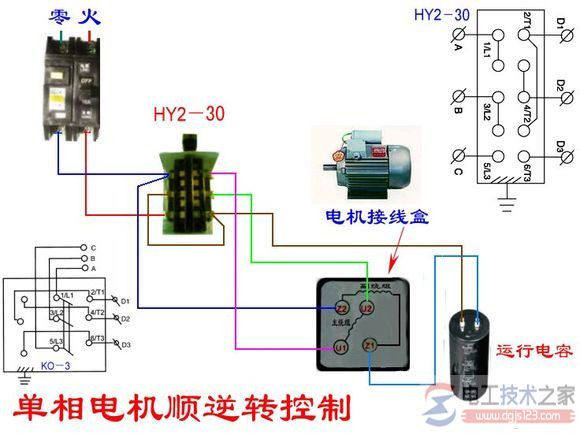

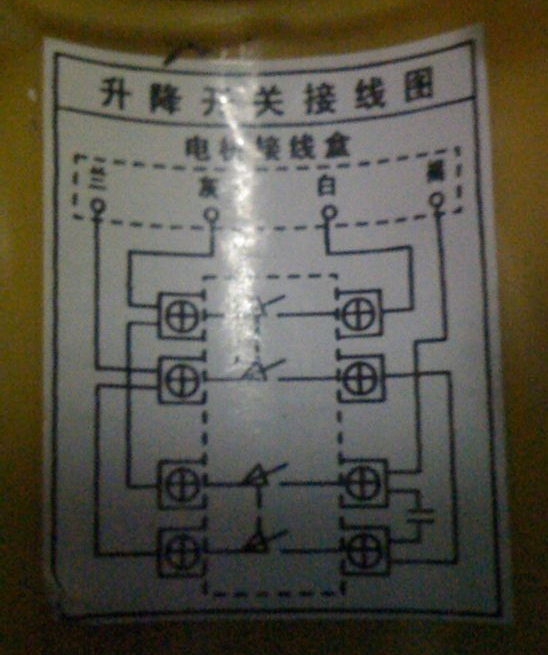

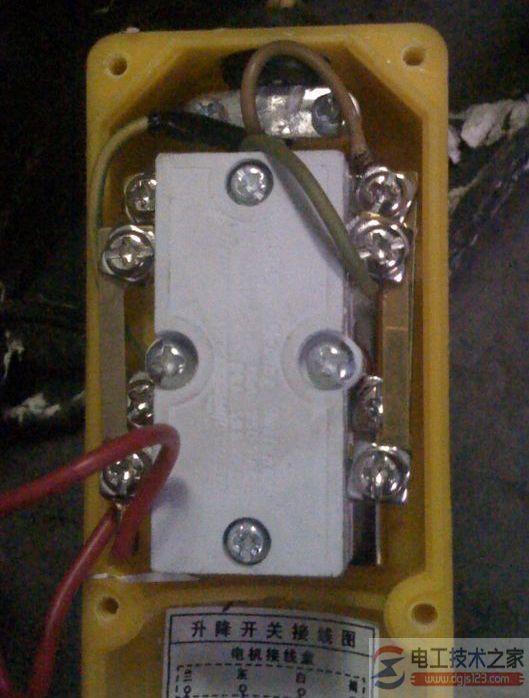

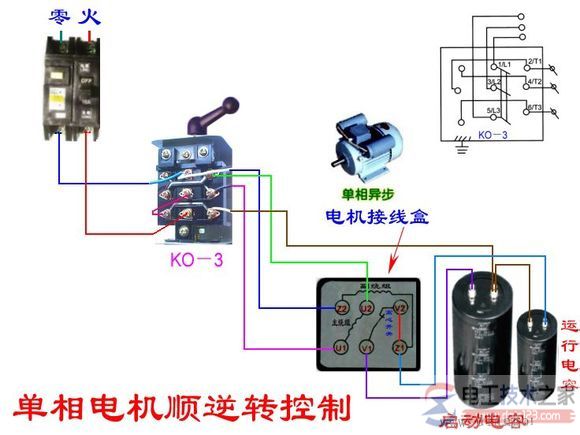

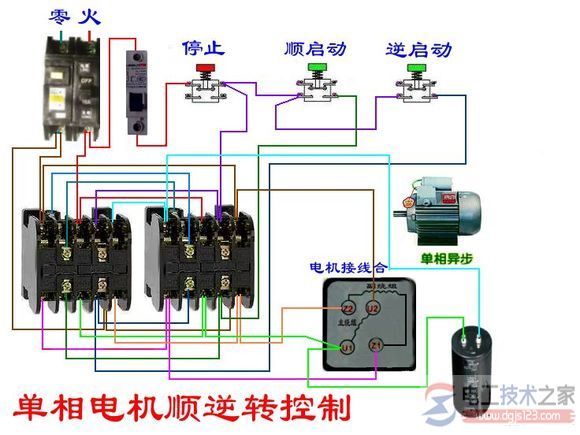

四、单相动滑轮的按键商品及电路原理图：
