单相电电机正反转基本原理及內部接线方法

一、直流电机的正反转基本原理

单机版电动机中有二组电磁线圈，一组是运行电磁线圈(主电磁线圈)，一组是运行电磁线圈(副线圈)，直流电机的运行电磁线圈在运行后依然工作中，并且是一直工作中在电源电路中。

运行线圈电阻比运行线圈电阻大些，可以用万用表测量其值尺寸。

运行的电磁线圈串了电力电容器的，即串了电力电容器的运行电磁线圈与运行电磁线圈串联，再收到380V工作电压上，这就是电动机的接线方法。

当串了电力电容器的运行电磁线圈与运行电磁线圈串联时，串联的二连接线结的首尾决策了正反转的。

与三相电机的顺反转操纵对比，单相电电机完成顺反转操纵并非易事，一是由于单相电电机有启动电容、运行电容、抽滤电源开关等輔助设备，构造繁琐；二是由于单相电电机运作绕阻和运行绕阻不一样，不可以相互之间替代，提升了布线的难度系数，搞错就很有可能损坏电机。

有接线端子的单相电电机內部接线方法

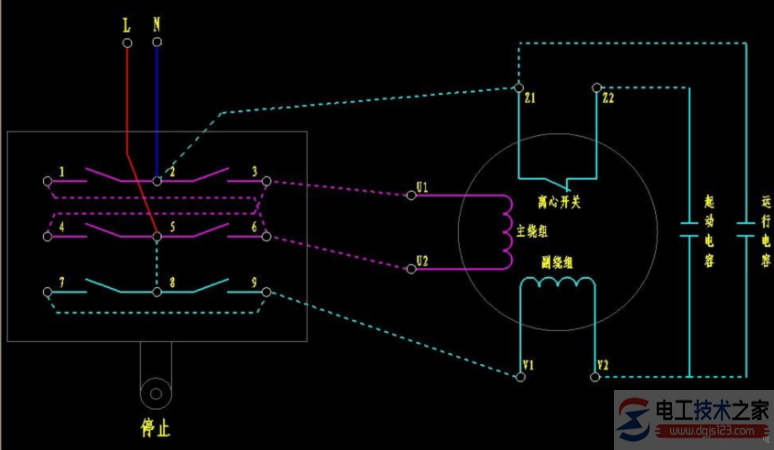

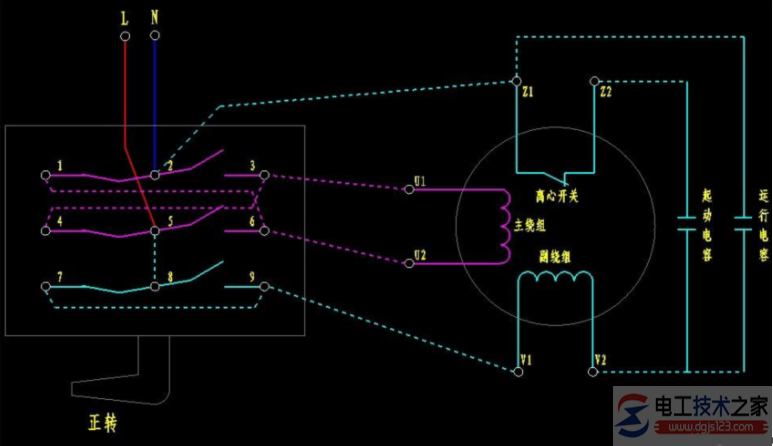

图中,是双电容器单相电电机接线端子上的接线方法，图上清楚的体现了电机主绕阻、副绕阻和电容器的布线部位，只必须按图接进电源插头，用联接片联接Z2和U2，UI和VI，电机顺转，用联接片联接Z2和U1，U2和VI，电机反转。

单相电电机每个元器件也罢辨别，电容器全是装在外面，用人眼可以看清晰布线部位（如圖）启动电容接进V2—Z1部位，运行电容接进V1—Z1间，从里边引出来的线也罢辨别，接在（如圖）UI—U2部位的是运作绕阻，接进Z1—Z2部位的是运行绕阻、接进V1—V2部位的是抽滤电源开关。用数字万用表也非常容易区别6个线，电阻值较大 的是运行绕阻，电阻值较为小的运作绕阻，电阻值为零的是抽滤电源开关。假如运作绕阻和运行绕阻电阻值一样大，表明这两个绕阻是完全一致的，能够 相互之间替代。

单相电电机的绕阻两边和电容器两边分不清旋光性，随意接都能够，但运行绕阻和运作绕阻不可以接错，启动电容和运行电容不可以接错，不然非常容易烧运行绕阻。

二、直流电机的基本原理剖析

直流电机的电线接法，是在副绕阻中串连（并不是串联）电容器，再与主绕阻串联连接开关电源； 只需替换一下主绕阻与副绕阻的首尾串联布线，电动机即翻转。

假如电动机是3条小组出线的，在其中一条是公共点，（各自与此外2根线的测电阻器其值较小）插线零线。

随后，把剩余的两道串联电容器，在电容器的一端接380V开关电源相（火）线就可以。

若要更改电动机转为，则必须把380V开关电源相（火）线接在电容器的另一端。
