单速电机接线方法与电机定子绕阻的接口方式

相关单速电机的接线方法，单速电机的电机定子绕阻的二种接口方式，根据单速电机的操纵电路原理图，把握其路线的原理，并详细介绍了单速电机的最常见布线方法。

单速电机接线方法

单速电机的电机定子绕阻的接口方式：

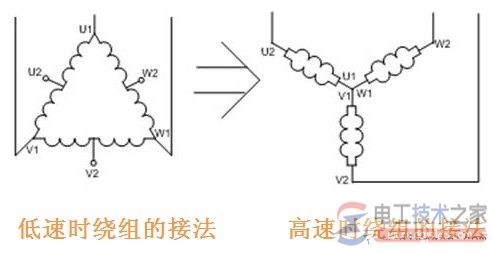

一种是绕阻从三角形改为双星形，如下图 (a)所显示的接口方式转化成如图所示(c)所显示的接口方式，另一种是绕阻从单星型改为双星形，如图所示(b)所显示的接口方式转化成如图所示(c)所显示的接口方式，这二种接线方法都能使电机造成的磁场多数降低一半即电机的转速比提升一倍。

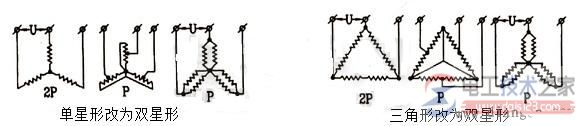

图1，单速电机的电机定子绕阻的接线方法

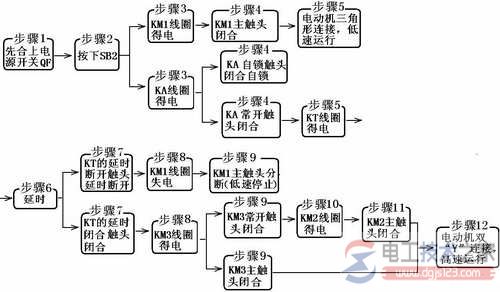

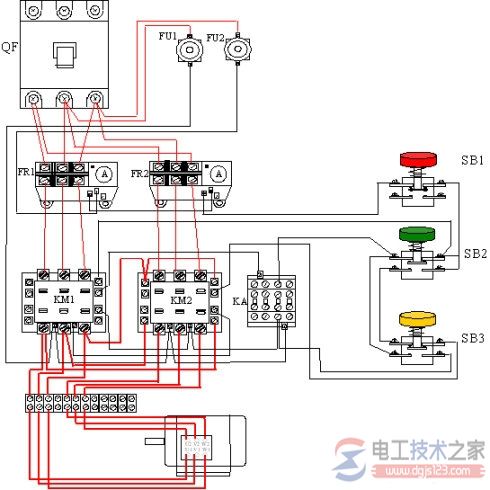

下面的图是单速电机三角形变双星形的操纵电路原理图，当按住启动按键SB2，主电源电路交流接触器KMl的主断路器合闭，电机三角形联接，电机以低速档运行；另外KA的开与关断路器合闭使时间控制器电磁线圈感应起电，历经一段时间(时间控制器的整定值時间)，KMl的主断路器断掉，KM2、KM3的主断路器合闭，电机的电机定子绕阻由三角形变双星形，电机以高速运行。

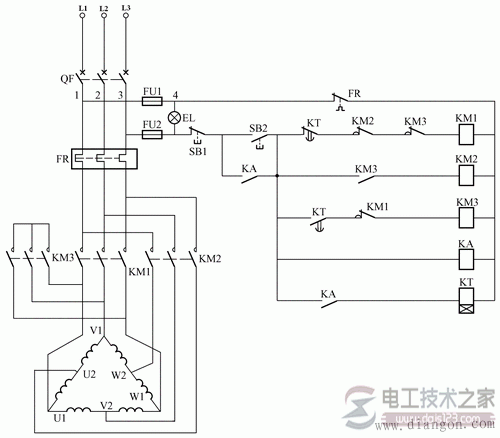

图2，单速电机的操纵电路原理图

路线原理剖析：

变极变速的优势：机器设备简易，运作靠谱，既可可用于恒转距变速（Y/YY），也可适用类似恒输出功率变速（△/YY）。其缺陷是转速比只有加倍转变，为有极变速。Y/YY变极变速运用于起重吊装电动葫芦、运送输送带等；△/YY变极变速运用于各种各样数控车床的初加工和深度加工。

单速电机的二种布线方法：

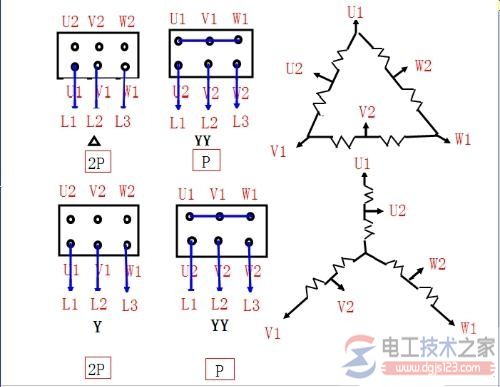

1、绕阻从单星型改连接成双星形，如下图（左）所显示。

当用这类布线方法时，电机由Y接改成YY联接，每相的绕阻均由串连改成串联，那样使磁场多数较少了一般。

运用这类接换法，电机在变极变速后，其额定值转距大部分维持不会改变，因此合适与拖拽恒转距特性的负荷，试图起重设备和传动带传送机等。

2、绕阻从三角形改为双星形（Y形），如圖（右）所显示三角形改成双星形，也使磁场多数减少一半，而获得变速实际效果。这类变极变速后，电机的最大功率大部分不会改变，可是额定值转距基本上要减少一半。

因而，这类接线方法合适用以拖拽恒输出功率特性的负荷，如各种各样金属材料钻削数控车床。(电焊工天地 www.dgjs123.com)

当运用磁场多数的转换对三相异步电机开展变速时，因为改接后绕阻电磁振荡的转动方位始终不变，在更改极少数时，应把收到电机三相五线接线端子上的开关电源的零线火线变一下。

假如电机定子上配有两个单独的三相绕阻，在其中一套绕阻可以用之上接换法造成二种磁场多数，那麼就可以获得三种同歩转速比，比如750/100/1500转/分，或1000/1500/3000转/分，这类电机称之为三速电机。

同样，还可以根据不一样的绕阻接换得到多种多样速率，技术职称滑环电机电机。
