三相异步电机的三角形联接与星型联接

一、三相异步电机的三角形联接与星型联接

1、三相绕阻的三角形联接

如图所示１。将电力电容器并接进三相绕阻的随意一相两边（图上接在ｕ相两边），随后２２０ｖ电压加在电容器ｃ的一端和ｖ２与ｗ１的相交点处。那样，电动机就可转动，如需更改电动机转动方位，则可按图２所显示联接，将电压从电力电容器的一端替换到另一端就可以。

2、三相绕阻的星型联接

将电力电容器接在随意2个接线端子上（如图所示３中接ｖ１、ｕ１），２２０ｖ电压则加进剩下的接线端子ｗ１和电容器ｃ的任一端上。那样，电动机就可转动。如需更改电动机转为，则将电压的一端从ｕ１换收到ｖ１端就可以（如图所示４所显示）。

3、电力电容器的容积挑选

中小型三相异步电机作单相电运作时，选定电容器容积一定要适合，若很小则转动乏力，运行艰难；很大则控制回路电流量过大，造成 电动机超温。一般电容器容积值挑选如附注所显示。
如果不查询表，还可以按经验公式定律得到：当星型联接时，所需电容器容积ｃ（μｆ）＝ｐ（ｗ）／１７，ｃ的企业是μｆ，ｐ的企业是ｗ；当作为三角形联线时，选定电容器容积ｃ（μｆ）＝ｐ（ｗ）／１０。

二、三相异步电机改成单相电运作的几类方式

在一些场所仅有380V单相电驱动力开关电源，而要应用的电动机确是三相的，如何把此三相电机用在单相电开关电源上下列详细介绍几类简单易行的方式 ，可以不修改电动机內部绕阻而将三相电机改成单相电运作。

一、加电容器法

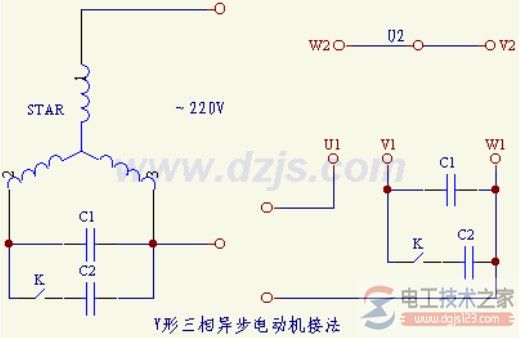

Ｙ形接线方法的三相三相异步电机按下面的图所显示改接：

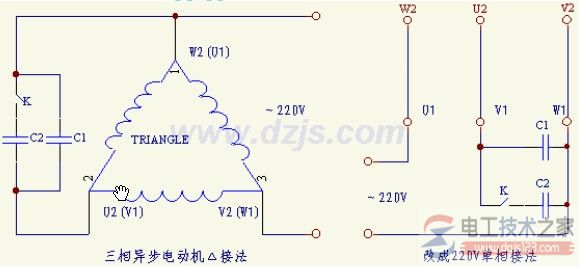

△形接线方法的三相三相异步电机按下面的图所显示改接：

这时电动机的功率为允差输出功率的55%～90%。图上Ｃ1为运行电容，C2为启动电容，都需选用低压电容器，其抗压值务必不少于450V。C1、C2的容积可按住式估计：
C1=1950I/U×cosθ
C2=(1～4)C1
式中C的企业为（uF）为电动机额定电压（A）为电动机额定电流；I；U（V）；cosθ为功率因素，一般取0.5～0.7。
尤其地，针对输出功率为1KW下列的三相异步电机，能够 无需C2，但C1标值要适度扩大。可按C1=13I估计选择，式中C1的企业为（uF）为原电机的额定电压（A），I。电容器的容积应取适合，不然电机不可以一切正常运作和升温过高。
针对仅有几百瓦的小输出功率三相异步电机，电容器容积可按C=0.06P（Y接时）和C=0.1P（△接时）选择，式中C的企业为（uF）为电机额定功率（W），P。C1、C2容积能够 同样，如转速比太快，可增加负载或减少电容器容积，如转速比很慢，可减少负载或增加电容器容积。

二、改善的加电容器法

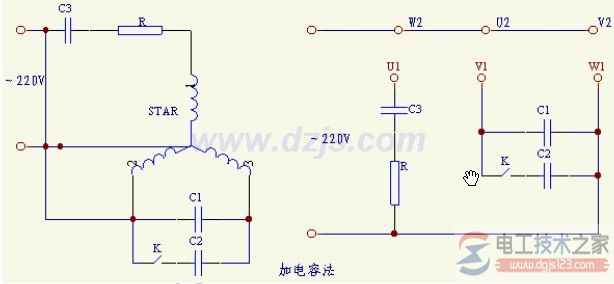

为了更好地提升电机的功率，可按下面的图方式 布线，C1的选择同“方式 一”中的C1，C2、C3、R按住式选择：
C2=(2～4)C1
C3=2C1
R=0.25U/I

三、电容器、电感器移相法

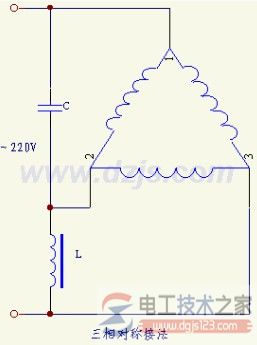

选用一只电感器（应留意电感器L的载流工作能力）和一支电容器从单相电开关电源获得三相对称性工作电压，按下面的图的方式 布线，这类方式 适应能力较强，但要配备变压器铁芯电感器，还可以用单相电自耦交流稳压器来替代。针对很大的电机宜选用此方法。比如，当电动机为2.2KW选用“△接”时，电容器C选254uF，电感器L选择78mH。电容器C，电感器L可按住式选择：
C=(Ssin(60 φ)×10^6)/(1.5WU^2)
L=(1.5U^2)/(WSsin(60-φ))
式中C的工作中电容器容积为（uF）；L：电感器量（H）；S：电机最大功率（VA）；φ：电机额定值时的功率因数角（度）；W：角频率（W=2πF=314）

四、配电阻器法
下面的图中的电阻器R的选装要恰当。R值可选择为两相绕阻的阻值的5～10倍，图上QA为旋钮开关。 来源于：电工技术世家

五、加电源开关法
按下面的图上装运行电源开关K，便能够 连接单相电运作。

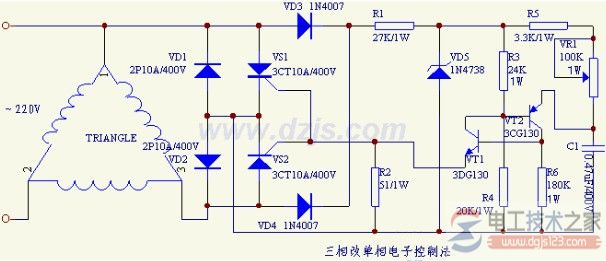

六、电子器件控制法
针对输出功率为2～3KW的三相异步电机，移相电容器的容积需做到200～300uF或更高，因为抗压高，故容积大，价钱高。而用本规律不用移相电容器，经证实，当电机选用“△接”时，转速比不超过1500转/分，起动器能合理地与之配合工作。

注：针对三相异步电机而言，一般每kW的额定电压约为2A，即2.2mW的三相异步电机的额定电压约为4.4a。
