电机的构造构成与原理

电机的构造构成与原理

电机是一种转盘式电机器，它将电磁能变化为机械动能，它关键包含一个用于造成电磁场的电磁线圈绕阻或遍布的电机定子绕阻和一个转动同步电机或电机转子。

在电机定子绕阻电磁振荡的功效下，其在同步电机鼠笼式铝框中有电流量根据并受电磁场的功效进而其旋转。这种设备中有一些种类可作电机用，也能作发电机组用。它是将电磁能变化为机械动能的一种设备。

一般电机的做功一部分作转动健身运动，这类电机称之为电机转子电机;也是有作匀速直线运动的，称之为平行线电机。

电机的原理：
电机(Motors)是把电磁能转化成机械动能的一种机器设备。它是运用插电电磁线圈(也就是电机定子绕阻)造成电磁振荡并功效于电机转子鼠笼式式合闭铝框产生光电驱动力转动扭距。

电机按应用开关电源不一样分成直流电机和交流电机，供电系统中的电机绝大多数是交流电动机，能够 是同步电动机或是是三相异步电机(电机转子电磁场转速比与电机转子转动转速比不维持同歩速)。

电机关键由电机定子与电机转子构成，插电输电线在电磁场中承受力健身运动的方位跟电流的方向和磁感线(磁场方向)方位相关。电机原理是电磁场对电流量受力的作用，使电机旋转。
基础构造三相异步电机的构造，由电机定子、电机转子和其他配件构成。

(一)电机定子(静止不动一部分)

1、电机定子铁芯

功效：电动机等效电路的一部分，并在其上置放电机定子绕阻。

结构：电机定子铁芯一般由0.35~0.5mm厚表层具备电缆护套的铁氧体磁芯冷挤、叠压而成，在铁芯的内圆冲有分布均匀的槽，用于嵌放电机定子绕阻。

电机定子铁芯槽型有下列几类：
半闭口粉刺型槽：电机的高效率和功率因素较高，但绕阻嵌线和绝缘层都较艰难。一般用以中小型底压电动机中。
半张口型槽：可嵌放成形绕阻，一般用以大中型、中小型底压电动机。说白了成形绕阻即绕阻可事前历经绝缘层解决后再放进槽体。
张口型槽：用于嵌放成形绕阻，绝缘层方式 便捷，关键用在高压电机中。

2、电机定子绕阻

功效：是电机的电源电路一部分，进入三相交流电，造成电磁振荡。电工技术世家
结构：由三个在室内空间互隔120°电视角、队称排序的构造完全一致绕阻联接而成，这种绕阻的每个电磁线圈按一定规律性各自嵌放到电机定子各槽体。

电机定子绕阻的关键绝缘层新项目有下列三种：(确保绕阻的各导电性一部分与铁芯间的靠谱绝缘层及其绕阻自身间的靠谱绝缘层)。
(1)对地绝缘层：电机定子绕阻总体与电机定子铁芯间的绝缘层。
(2)两色绝缘层：各相电机定子绕阻间的绝缘层。
(3)匝间绝缘层：每相电机定子绕阻各线匝间的绝缘层。

电机接线端子内的布线：

电机接线端子内都是有一块插线板，三相绕阻的六个线结排列成左右两行，并要求下排三个布线桩自左至右排序的序号为1(U1)、2(V1)、3(W1)，下排三个布线桩自左至右排序的序号为6(W2)、4(U2)、5(V2)，.将三相绕阻连接成星形接法或三角形接法。凡生产制造和检修时均应按这一编号排序。

3、电动机轴

功效：固定不动电机定子铁芯与前后左右轴承端盖以支撑点电机转子，并起安全防护、排热等功效。
结构：电动机轴一般为铸造铁件，大中型异步电机电动机轴一般用厚钢板焊好，微型电动机的电动机轴选用铝合金压铸件。密闭式电动机的电动机轴外边有排热筋以提升排热总面积，安全防护式电动机的电动机轴两边轴承端盖开有通风口，使电机內外的气体可立即热对流，以利于排热。

电机转子(转动一部分)

1、三相异步电机的电机转子铁芯

功效：做为电动机等效电路的一部分及其在铁芯槽体置放电机转子绕阻。
结构：常用原材料与电机定子一样，由0.5mm厚的铁氧体磁芯冷挤、叠压而成，铁氧体磁芯内孔冲有分布均匀的孔，用于安装 电机转子绕阻。一般用电机定子铁芯冲落伍的铁氧体磁芯内圆来冷挤电机转子铁芯。一般中小型异步电机的电机转子铁芯立即铆合在传动轴上，大、中小型异步电机(电机转子直徑在300~400mm之上)的电机转子铁芯则依靠与电机转子支撑架压在传动轴上。

2、三相异步电机的电机转子绕阻

功效：激光切割电机定子电磁振荡造成感应电流及电流量，并产生磁感应转距而使电机转动。
结构：分成鼠笼式电机转子和缠线式电机转子。

(1)鼠笼式电机转子：电机转子绕阻由插进电机转子槽中的多条导条和2个环形的端环构成。若除掉电机转子铁芯，全部绕阻的外观设计像一个绕线式电机，故称笼型绕阻。中小型笼型电机选用铝铸电机转子绕阻，针对100KW之上的电机选用铜条和铜端环电焊焊接而成。

(2)缠线式电机转子：缠线电机转子绕阻与电机定子绕阻类似，也是一个对称性的三相绕阻，一般连接成星型，三个小组出线头收到传动轴的三个集流环上，再根据炭刷与外电路连接 。

特性：构造较繁杂，故缠线式电机的运用比不上鼠笼式电机普遍。但根据集流环和炭刷在电机转子绕阻控制回路中串入额外电阻器等元器件，用于改进异步电机的起、制动系统特性及变速特性，故在规定一定范畴内开展光滑变速的机器设备，如起重机、电梯轿厢、空压机等上边选用。

三相异步电机的其他配件

1、轴承端盖：支撑点功效。
2、滚动轴承：联接旋转一部分与没动一部分。
3、滚动轴承轴承端盖：维护滚动轴承。
4、散热风扇：制冷电机。

直流电机选用八角形全卷绕构造，不但空间利用率高，并且当选用静止不动电子整流器供电系统时，能承担脉动电流和迅速的负荷电流量转变。直流电机一般没有串励绕阻，适用必须正、翻转的全自动控制系统中。依据客户必须还可以做成带串励绕阻。管理中心高100～280Mm的电机无赔偿绕阻，但管理中心高250Mm、280Mm的电机依据详细情况和必须能够 做成带赔偿绕阻，管理中心高315～450mm的电机含有赔偿绕阻。管理中心高500～710Mm的电机外观设计安裝规格及技术标准均合乎IEC国家标准，电动机的机械设备标准公差合乎ISO国家标准。

直流电机的原理

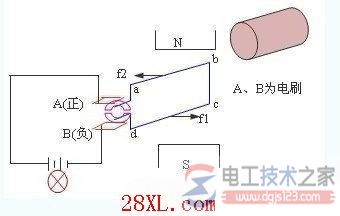

在图上，电磁线圈连到换相片，换相片固定不动于传动轴上，随电动机轴一起转动，换相片中间及换相片与传动轴中间均相互之间绝缘层，他们组成的总体称之为电机转子。炭刷A、B在室内空间上固定不变。
在电动机的两炭刷端再加上交流电压，因为炭刷和电机转子的功效将电磁能引进同步电机电磁线圈中，并确保了同一个极下电磁线圈边中的电流量自始至终是一个方位，进而确保了该极下电磁线圈边受到的电磁力方位不会改变，确保了电机能持续地转动，以完成将电磁能转化成机械动能以拖拽生产机械，这就是直流电机的原理。留意：每一个电磁线圈边中的电流的方向是交替变化的。

直流电动机的原理

如图所示，当用传动装置拖拽同步电机反方向方位转动，电磁线圈边将激光切割磁感线磁感应出电势差，电势差方位可据右手定则明确。因为同步电机持续转动，电磁线圈边ab、cd将更替地激光切割N极、S极下的磁感线，每一个电磁线圈边和全部电磁线圈中的感应电流的方位是交替变化的，电磁线圈内的感应电流是交替变化感应电动势，但因为炭刷和电机转子的功效，使穿过负荷的电流量是单方位的直流电流，这一直流电流一般是脉动饮料的。

在图上，炭刷A所引出来的感应电动势自始至终是激光切割N极磁感线的电磁线圈边中的感应电动势，它自始至终具备正旋光性;炭刷B自始至终具备负级性。这就是直流电动机的原理。
