三相电机立即运行操纵路线的作用详解

相关三相电机立即运行操纵路线图的表明，按住运行按键，KM电磁线圈得电,KM开与关辅助触点锁紧，电动机运作，按住终止按键，KM电磁线圈失点，辅助触点校准，电动机终止。

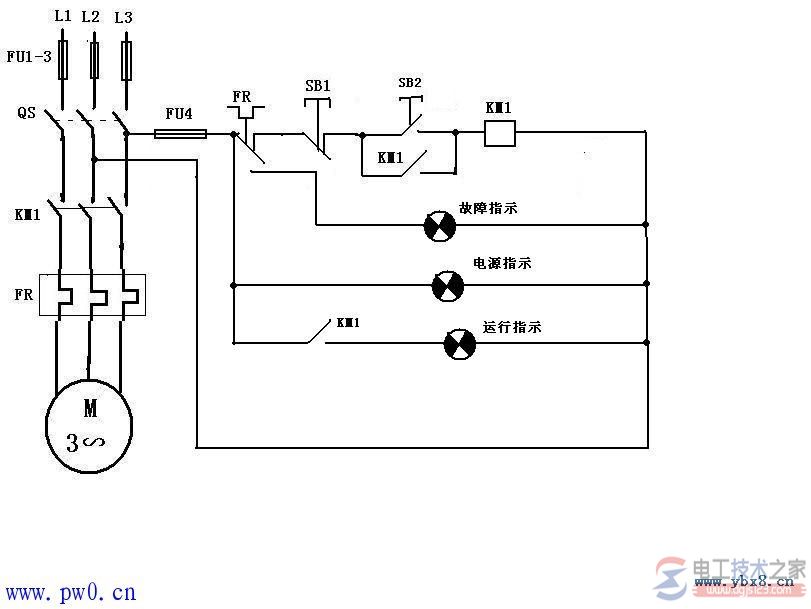

一、三相电机立即运行操纵路线图

以下：

按住运行按键，KM电磁线圈得电,KM开与关辅助触点锁紧，信号灯亮，电动机运作；

按住终止按键，KM电磁线圈失点，辅助触点校准，绿灯亮，电动机终止。

二、三相异步电机立即运行控制回路

电机立即运行即启动立即连接电力网，再加上额定电流，一般来说，电机的容积不超立即供电系统变压器的20％∽30％时，都能够立即运行。

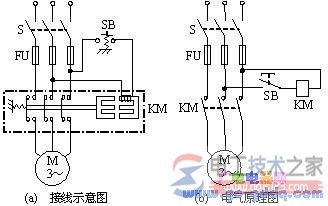

1)点动操纵

合上电源开关S，三相电源被引进控制回路，但电机还不可以启动。按下按钮SB，交流接触器KM电磁线圈插电，流线圈吸合，开与关主接触点接入，电机电机定子连接三相电源启动运行。松掉按键SB，KM电磁线圈关闭电源，流线圈松掉，开与关主接触点断掉，电机因关闭电源而转停。

2)立即启动操纵

(1)启动全过程。

按住启动按键SB1，交流接触器KM电磁线圈插电，与SB1串联的KM的輔助延时继电器合闭，以确保松掉按键SBl后KM电磁线圈不断插电，串连在电机控制回路中的KM的主接触点不断合闭，电机持续运行，进而完成持续运行操纵。

(2)终止全过程。

按住终止按键SB2，交流接触器KM电磁线圈关闭电源，与SB1串联的KM的輔助延时继电器断掉，以确保松掉按键SB2后KM电磁线圈不断跳停，串连在电机控制回路中的KM的主接触点不断断掉，电机转停。

与SB1串联的KM的輔助延时继电器的这类功效称之为锁紧。

图1，控制回路还可完成过流保护、过压保护和零压维护。

起过流保护的是串连在主电源电路中的断路器FU。一旦电源电路产生短路故障常见故障，溶体马上融断，电机马上转停。

起过压保护的是热继器FR。

当负载时，热继器的发烫元器件发烫，将其常闭点断掉，使交流接触器KM电磁线圈关闭电源，串连在电机控制回路中的KM的主接触点断掉，电机转停。另外KM辅助触点也断掉，消除锁紧。常见故障清除后若要重启动，需按住FR的校准按键，使FR的常闭点校准(合闭)就可以。

起零压(或欠压保护)维护的是交流接触器KM自身。当开关电源临时关闭电源或工作电压比较严重降低，交流接触器KM电磁线圈的磁感应吸附力不够，流线圈自主释放出来，使主、辅接触点自主校准，断开开关电源，电机转停，另外消除锁紧。‘’

附1，三相电机立即运行操纵路线图

以下：
