浅谈低压交流电机的三种常用冷却方式

众所周知，电机的运行过程实际上是电能和机械能相互转换的过程，在这个过程中必然会产生一些损耗。这些损耗大部分会转化为热量，导致电机绕组、铁芯等部件的工作温度升高。

由于电机使用的绝缘材料对温度有一定的限制，所以冷却电机的任务是将电机内部损耗产生的热量消散，保持电机各部分温升在标准范围内，努力使内部温度均匀化。

电动机通常使用气体或液体作为冷却介质，常见的有空气和水，我们称之为空气冷却或水冷却。空气冷却通常包括封闭式空气冷却和开放式空气冷却。水冷一般包括水套冷却和换热器冷却。

IEC60034-6交流电机标准规定并解释了电机的冷却模式，由集成电路代码表示：

冷却模式代码=集成电路布局代码、冷却介质代码和驱动方法代码

常见的冷却方法

一个

IC01 自然冷却 （表面冷却）

例如西门子紧凑型1FK7/1FT7伺服电机。注意：这类电机运行时表面温度较高，可能会影响周边设备和材料。因此，在某些行业应用时，应考虑通过电机安装和适度降低容量来避免电机温度的负面影响。

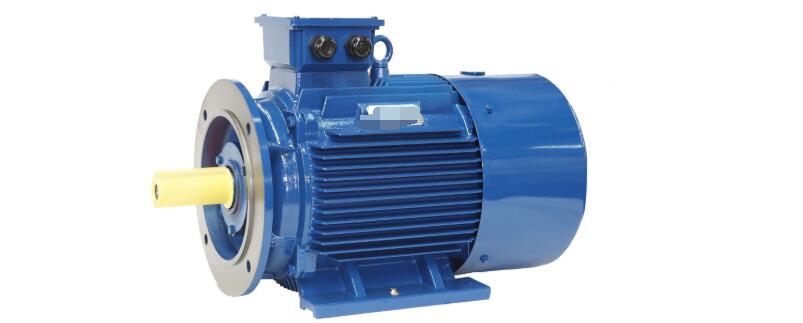

IC411 自扇冷却 （自冷）

IC411通过电机本身的旋转来移动空气，实现冷却，空气的移动速度与电机的速度有关。

三

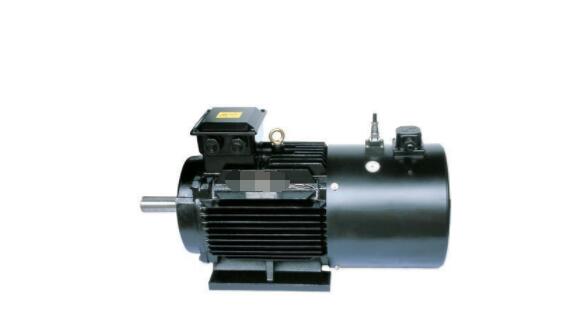

IC416 强迫风扇冷却（强冷或独立风扇冷却）

IC416包含一个独立驱动的风扇，无论电机速度如何，都能确保恒定的风量。

IC411和IC416是低压交流异步电机常用的冷却方式，冷却是通过用风扇吹电机表面的冷却筋来实现的。

电机冷却风扇的类型

反向倾斜离心风扇

径向离心风扇

轴流式(螺旋桨式)

风机设计是基于损失最小，冷却效果最大的原则。流线型曲面设计常被用来最大化风扇通风效率，降低通风噪音。

注意：

1.有些电机自冷风扇是单向的，所以在订购电机时需要注明电机的实际旋转方向。

2.对于西门子标准电机产品，强制冷却风扇不是标准的，而是可选的，应根据实际负载类型和调速范围选择。
