转子绕线式三相异步电动机(直流电机转子绕线方法)

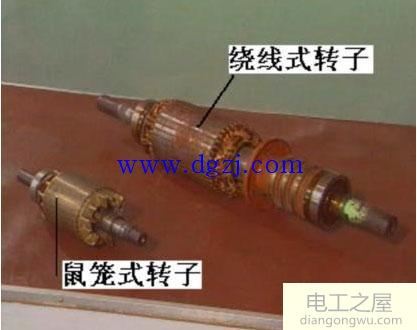

绕组异步电动机与鼠笼型异步电动机的主要区别在于，绕组异步电动机的转子采用三相对称绕组。启动时，转子串电阻通常用于启动或对频率敏感。可变电阻器用于启动。

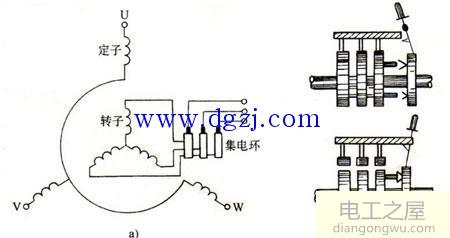

1.绕组异步电动机的转子串电阻启动时，将适当的三相对称电阻插入绕组异步电动机的转子电路中。如果正确选择了电阻器的电阻值，则会在最大转矩转子电路中的电动机启动时发生，从而达到缩短启动时间，减小启动电流并增加启动转矩的目的。随着电动机速度的增加，可变电阻逐步减小。

启动后，可变电阻减小为零，转子绕组直接短路，并且电动机在额定状态下运行。这种启动方法的优点是，它不仅可以减小启动电流，而且可以在更大范围内保持启动扭矩，因此，桥式起重机，葫芦，提升机，龙门起重机等的缺点需要更多的启动设备，一部分能量是启动电阻，被消耗掉了，启动步数也少了。

2.转子电路与频率敏感的可变电阻器串联连接以开始控制。频率敏感型可变电阻器是一种静态非接触式电磁元件，其阻抗值会随频率而显着变化（频率敏感型）。三相电抗器，铁芯损耗非常大。电动机启动时，由于频率敏感电位器与转子绕组串联连接，并且随着转子电流频率的降低，频率敏感电位器的等效阻抗减小，因此可以实现自动电位器的目的。仅需要一步频率检测，电位计就可以平稳地启动电动机。串联频率敏感型电位器的缺点：功率因数低，并且由于电感，启动转矩不是很大。因此，当绕线式异步电动机在轻负载下启动时，使用频率敏感型可变电阻法启动的优势变得更加明显，例如，在重载启动时，通常使用串联电阻启动。
