某些工厂有45kW软启动器，它们最初驱动45kW电动机。后来，由于生产需要，增加了三个新负载，包括45 kW，30 kW和22 kW。如果每个电动机都配备一个软起动器，不仅会增加投资并扩大面积，而且电路也会很复杂。目前，使用一台软起动器来启动四台电机，实现了一机多用的目的，效果很好。

1.电气控制要求

要使用1个软起动器起动4台电动机，必须满足以下要求：

（1）只能启动4台电动机中的1台，并且不能同时启动2台以上的电动机。

（2）当特定电动机启动时，其他电动机无法启动，并且其他电动机只能在启动电动机之后启动。

（3）起动特定电动机时，必须使用软起动器对其进行软起动，并且不能直接起动。

（4）电气控制系统应具有较高的可靠性和较强的容错性，即使发生故障也不应有严重的后果。

（5）电动机必须具有必要的保护措施，例如短路，过载，缺少均衡器。

（6）通常，软起动器的起动次数不应超过6次/小时。

2.实际应用电路图

（1）主电路图。如图5-15（a）所示。选择软起动器时，必须综合考虑软起动器的起源，生产工厂和技术进步，技术特性，质量可靠性，耐用性和抗干扰性等因素。实践证明，一个软起动器可以启动4个相同容量的电动机和4个较小容量的电动机。所有主电路KM1至KM41均为交流接触器。

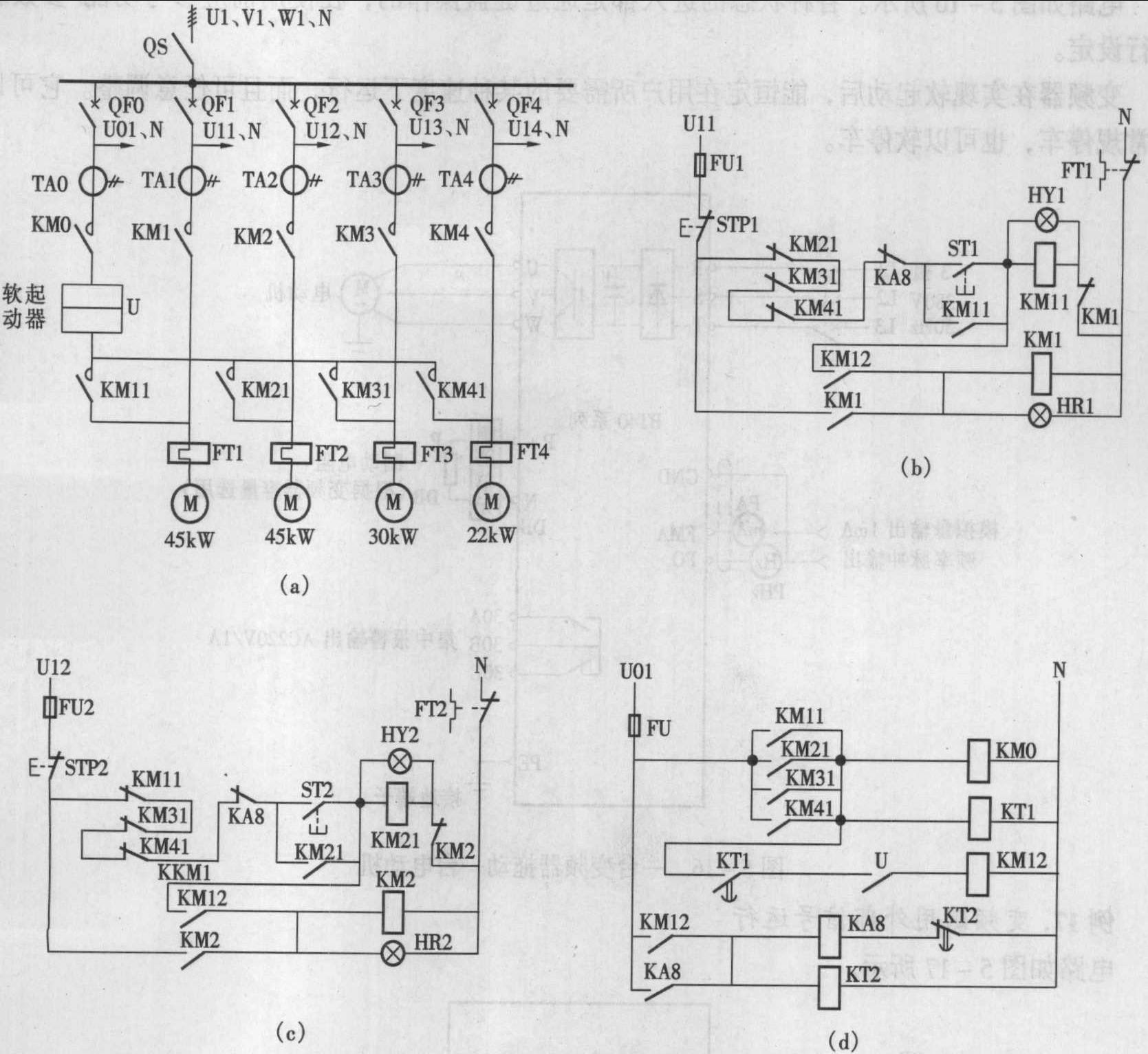

图5-15一个软起动器启动四个电动机。

（2）控制电路。如图5-15（b）?图5-15（d）所示。根据生产过程的要求，每个电动机都配有启动和停止按钮。两个时间继电器（KT1和KT2），中间继电器（KA8）和小型交流接触器（KM12）用于自动控制每个链接的过程，以实现设备的正常启动，运行和停止。

图中的KM11，KM21，KM31，KM41交流接触器串联连接，作为主接触器之间的电气联锁，中间继电器控制用作双重联锁。

KT1控制全电压运行之前的软启动时间（取决于过程要求）。由于生产设备所吸引的负载的特性不同，因此启动时间也有所不同，您可以选择40秒。

KM12线圈电路与软起动器U的动触点和闭合触点9-10串联连接，因此，电动机在软起动后可以自动切换到全电压运行程序。

KT2控制电动机的启动时间间隔，并且可以选择60秒。

在图5-15（b）?图5-15（d）的电动机软启动控制电路中，仅画出了两个45kW电动机软启动控制电路，其余的可通过类推推断。

采用一个软起动器起动多台电动机的方法具有投资少，实用价值高，效果快等特点，具有明显的经济效益。
