三相异步电机铭牌含义图解(电动机型号及参数大全)

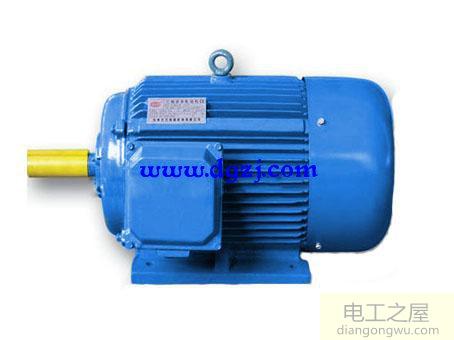

三相异步电动机的铭牌如下图所示。现在简要说明铭牌的含义。

1.型号：

在Y112M-4中，“ Y”表示Y系列鼠笼式异步电动机（YR表示异步电动机绕组），“ 112”表示电动机的中心高度为112mm，“ M”表示中间框架（L表示中间框架）。长框架，S代表短框架），“ 4”代表4极电动机。

某些电机型号的框架代码后有一个数字，指示核心编号。例如，在Y132S2-2模型中，S后面的“ 2”表示第二个核心的长度（1是第一个核心）。

2.额定输出：

当电动机在其额定状态下运行时可以输出到轴的机械功率称为额定功率。

3.额定速度：

在额定状态下运行时的速度称为额定速度。

4.额定电压：

额定电压是在电动机的额定工作条件下必须施加到电动机定子绕组的线路电压值。 Y系列电动机的额定电压为380V。对于功率小于3 KW的电动机，定子绕组均为星形连接，而大于4 KW的电动机均为三角形连接。

5.额定电流：

当向电机施加额定电压并且向轴输出额定功率时，定子从电源获取的线电流的值称为额定电流。

6.防护等级：

表示防止人体接触到电动机的旋转部分和电动机上带电物体以及防止固体异物进入电动机的防护等级。

防护标志IP44的含义：

IP——特性字母，代表“国际保护”

44——4半固体液位（防止固体进入电机的距离超过1毫米）4级防水（在各个方向上飞溅的水应无害）。

7，LW值：

LW值表示电动机的总噪声水平。 LW值越小，电动机的运行噪音越低。噪声单位为dB。

8.业务系统：

表示电动机的运行模式。通常为“连续”（代号S1），“短时间”（代号S2），“间歇”（代号S3）

9.额定频率：

在电动机的额定工作条件下，连接到定子绕组的电源的频率称为额定频率。我国指定的额定频率为50HZ

10.连接方法：

表示电机在额定电压下的定子绕组的连接方式（星形连接和三角形连接）。如果电压是恒定的，例如将星形连接与三角形连接相连，则线圈上的电压就是原始线圈上的电压，因此电动机线圈中的电流太大而无法加热。当将三角形连接的电动机更改为星形连接时，电动机线圈上的电压变为所需线圈的1/1，电动机的输出功率降低。
