电动机铭牌cosψ(电动机铭牌内容)

1、型号：

在Y112M-4中，“Y”表示Y系列鼠笼型异步电动机(YR表示绕线式异步电机)，“112”表示电机中心高度为112mm，“M”表示中间底座(L表示长底座，S表示短底座)，“4”表示4极电机。

一些电机型号在基本代码后有一个数字，代表核心号。比如Y132S2-2型号，S后面的“2”表示2号芯的长度(1是1号芯的长度)。

Y2：Y2系列电动机是Y系列电动机的更新产品，是一种通用型全封闭自风扇冷却鼠笼式三相异步电动机。

Y2系列电机的安装尺寸和功率等级符合IEC标准，与德国DIN42673标准一致。像Y系列电机，其外壳防护等级为IP54，冷却方式为IC41l，连续工作(S1)。采用F级绝缘，温升按B级评定(除315L2-2、4355所有规格按F级评定外)，负荷噪声指标评定。

Y2系列电机的额定电压为380V，额定频率为50Hz。3kwt以下电源为Y接法，其他电源为接法。电机运行地点的海拔高度不得超过1000米；环境温度随季节变化，但不超过40；最低环境气温为-15；最潮湿月份最高平均相对湿度为90%；同时，月平均最低气温不高于25。

Y3系列电动机特点是首次使用冷轧硅钢片，Y3电机铜铁用量略低于Y2系列(Y2系列低于Y系列)。三个圈是一样的，槽形不同，芯长不同。底座外观做了改进，增加和增加了散热筋的数量，对铸件质量也有一定的要求。与Y系列和Y2系列相比，扩大了电机帧数范围(较小的为63和71；还有400、450——所谓低压大功率系列，其实是Y3的延伸)；Y3电机的散热风扇也不一样(不考虑大小和形状)；在能效方面，Y3系列电机的效率标准等同于欧盟的EFF2标准水平，可以达到出口欧盟的水平。另外研究了Y3电机的降噪技术，噪声极限低于Y2系列。

电机的机座号:一般指电机中心的高度。电机型号中的m、L和S是指外壳的长度。

2、额定功率：

当电机在额定状态下运行时，其轴上输出的机械功率称为额定功率。

3、额定速度：

在额定状态下运行时的转速称为额定转速。

4、额定电压：

额定电压是在电机额定运行状态下，应加在电机定子绕组上的线电压值。y系列电机的额定电压为380V。

5、额定电流：

当电机施加额定电压，在其轴上输出额定功率时，定子从电源上取的线电流值称为额定电流。

6、防护等级：

是指防止人体接触电机转动部分、电机内带电体和固体异物进入电机的防护等级。

防护标志IP44的含义：(详见GB4208-2008外壳防护等级(IP代码))

IP——特征字母，是“国际保护”的缩写；

4——4级防固体(防止大于1毫米的固体进入电机)；4级防水(任何方向泼水都应该没有有害影响)。

7、LW值：

LW值是指电机的总噪声级。LW值越低，电机运行的噪音越低。噪音的单位是分贝。

8、工作制：

指电机的运行模式。一般分为连续型(代号S1)、短期型(代号S2)和间歇型(代号S3)。

9、额定频率：

在电机额定运行状态下，连接在定子绕组上的电源的频率称为额定频率。中国规定的额定频率为50HZ。

10、接法：

表示额定电压下电机定子绕组的连接方式(星形连接和三角形连接)。在电压不变的情况下，比如把星形接法连接成三角形接法，线圈的电压就是原线圈的电压，这样电机线圈的电流就太大而发热。如果将三角形连接的电机改为星形连接，并且电机线圈的电压为所需电压的1/2

1)冷却：电机在进行能量转换时，总有少量损耗转化为热量，它必须通过电机外壳和周围介质不断散热。这个散热的过程叫做冷却。

2)冷却介质：传递热量的气体或液体介质。

3)一次冷却介质：温度低于电机某一部分温度的气体或液体介质，与电机该部分接触并带走其热量。

4)二次冷却介质：温度低于一次冷却介质温度的气体或液体介质。初级冷却介质释放的热量被电机或冷却器的外表面带走。

5)最终冷却介质：热量传递给最终冷却介质。

6)周围冷却介质：电机周围环境中的气体或液体介质。

7)远程介质：远离电机的介质，吸入电机的热量，通过进出口管道或通道将冷却介质排到远处。

8)冷却器：将一种冷却介质的热量传递给另一种冷却介质并保持两种冷却介质分离的装置。

11、绝缘等级

1.电机冷却方式代码主要由冷却方式标志(IC)、冷却介质电路布局代码、冷却介质代码和冷却介质运动驱动方式代码组成。

IC电路布局代码、冷却介质代码、推动方法代码

2.冷却方式的符号代码是英文国际冷却的缩写，用IC表示。

3.冷却介质的电路布局代码用特征数字表示，主要包括0、4、6、8等。下面来说说它们的含义。

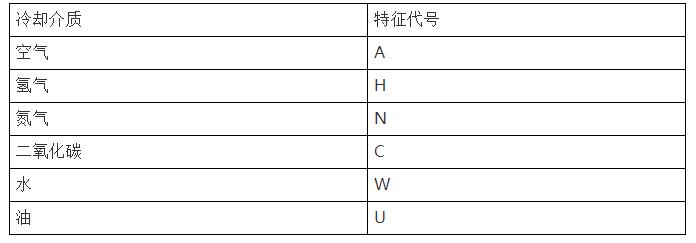

4.《冷却介质规范》有以下规定：

如果冷却介质是空气，那么描述冷却介质的字母A可以省略，我们使用的冷却介质基本都是空气。

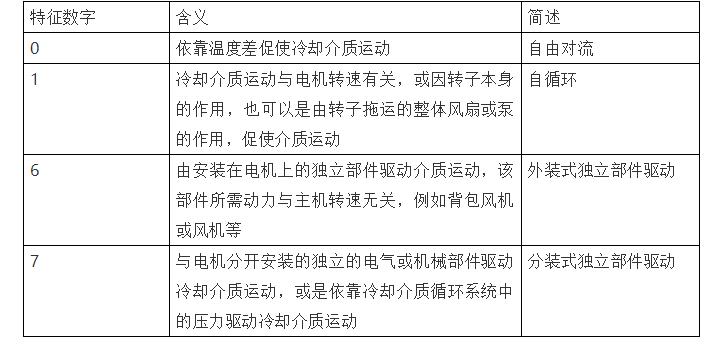

5.有四种方法可以促进冷却介质的运动。

6.冷却方式代码的标注有两种：简化标注法和完全标注法。我们应该优先考虑简化的评分方法。简化标记法有以下特点：如果冷却介质是空气，则表示冷却介质代码的A，在简化标记中可以省略。如果冷却介质为水，驱动模式为7，则简化标记中可以省略数字7。

7.常见的冷却方式有IC01、IC06、IC411、IC416、IC611、IC81W等。

示例：

IC411的完整标记方法是IC 4A1

“IC”是制冷模式的符号代码；

“4”是冷却介质回路的布局代码(外壳表面冷却)

“A”是冷却介质(空气)的代码

第一个“1”是一次冷媒推送方式(自循环)的代码。

第二个“1”是二次冷媒推送方式(自循环)的代码。

2、冷却方式

一、概念部分：

Im+b(或v)+阿拉伯数字(1-2位数)

IM:英文“installation安装类型”的缩写；

b:表示电机在使用时是水平安装的，轴是水平的；

v:表示使用时电机垂直安装，轴垂直于水平方向。

注：电机主轴伸出端统一为“D”端，副轴伸出端统一定义为“N”端，如果是双轴电机。

二、冷却方法代号的内容规定

B3——水平基脚安装在基础构件上；

B35——通过借用锚栓水平安装在基础构件上，并附有法兰；

B5——水平法兰安装；

B6——水平地面脚安装在墙上，从D端看脚在左边；

B7——水平地面脚安装在墙上，从D端看脚在右边；

B8——水平基脚安装在顶部上方；

B9——卧式D端端盖由D端底座端面安装；

B15——卧式采用地脚作为主要安装，D端无端盖采用底座端面作为辅助安装；

B20——卧式有凸起的锚，锚安装在基础构件上。

规则：只有一个数字代码，无需辅助或额外安装。

13、安装方式

V1——垂直安装，带法兰，D端朝下；

V15——垂直基脚安装在墙上，用法兰附加安装，D端朝下；

V3——垂直安装，带法兰，D端朝上；

V5——垂直基脚安装在墙上，D端朝下；

V6——垂直基脚安装在墙上，D端朝上；

V8——垂直D端环形盖，安装有D端基座端面，D-

V10——立式底座有法兰，安装时D端朝下；

V16——立式底座有法兰，安装时D端朝上；

以上代码只是电机和基本部件的安装方法，与设备的连接方法采用另一种代码。
