电机的接地保护太特别了!

发布日期:2021-08-23 08:10

接地是电机产品非常关键的安全保护要求,无论是对电机本身,还是对操作人员和配套设备;GB14711和GB755是电机产品的两个关键标准。对于接地的相关要求,标准中给出了具体的内容,但很多电机制造商由于认知或其他因素,不会很好地处理电机的接地环节。

标准要求:电机必须有符合规定的保护接地装置,电机底座应与保护接地装置有永久、可靠、良好的电气连接。当电机在设备底座上运动时,保护接地导体仍应可靠连接。

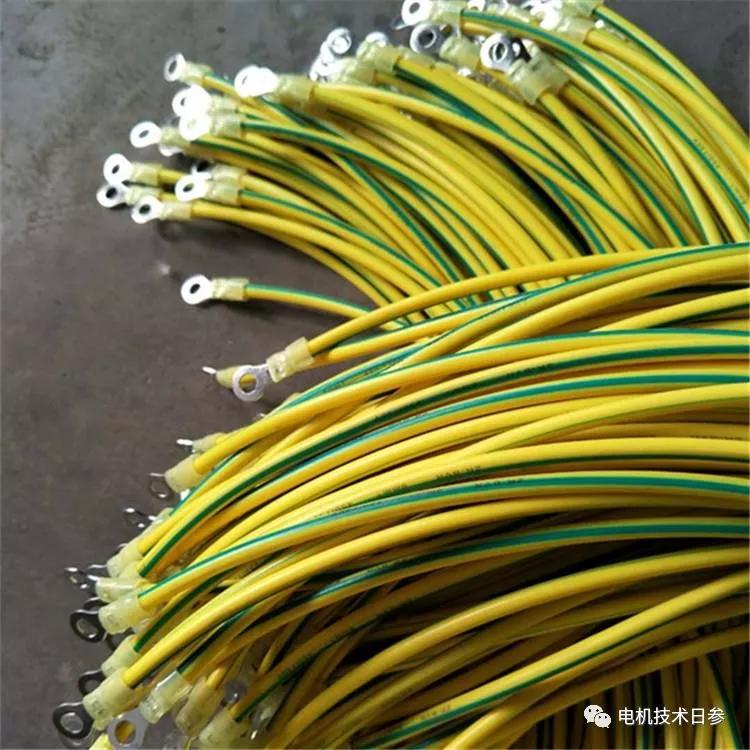

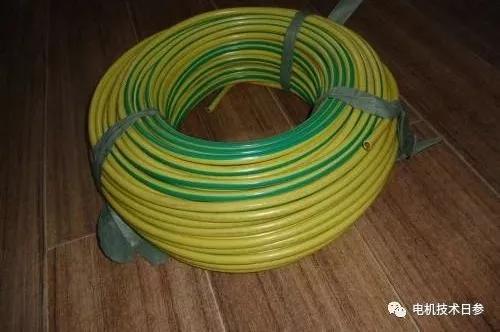

实际生产产生的时候,对于大多数电机产品,电机本体上只留有接地标记和接地螺丝,接地线由客户提供;对于长引线电机,接地线大多由电机制造商提供。但是由于供需双方对接地线的认知,总有一些电机的接地部分是随机的,很多都不符合要求,无论是接地线的颜色还是直径。为了防止安全问题的发生,电机制造商和用户都应严格遵守规定。

电机接地保护的基本要求

电机必须有符合规定的保护接地装置。电机底座和保护接地装置之间应保持永久、可靠和良好的电气连接。当电机在设备底座上运动时,保护接地导体仍应可靠连接。

如果电机通过端子连接到接地导体,则端子满足特定要求。保护接地端子的连接应可靠锁定,防止意外转动,减少间隙和爬电距离。没有工具是不应该松开的。

保护接地端子不得用于保护接地以外的其他用途。

保护接地导体、保护接地端子及其连接装置的材料应兼容、抗电腐蚀、导电良好。如果使用黑色金属,应进行电镀或采取其他有效措施防止腐蚀。

保护接地导体应具有足够的韧性,以承受电机的振动应力,并应具有适当的保护措施,以防止电机在使用和安装时发生危险。

保护接地连接应能确保其穿过油漆等非导电涂层。连接方式可以是冷压焊接或其他等效方式,无铰链,仅焊接。

穿过弹性橡胶底座的接地体应为金属,不能用导电橡胶接地。

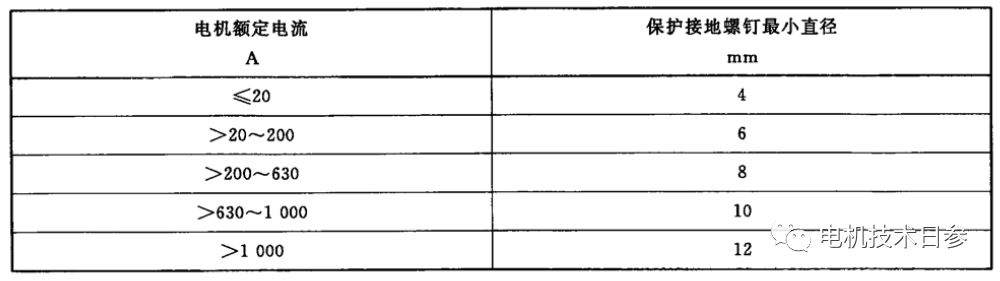

保护接地端子的螺钉和接地导体应有足够的横截面,保护接地螺钉的最小直径应符合表1的规定。

表1

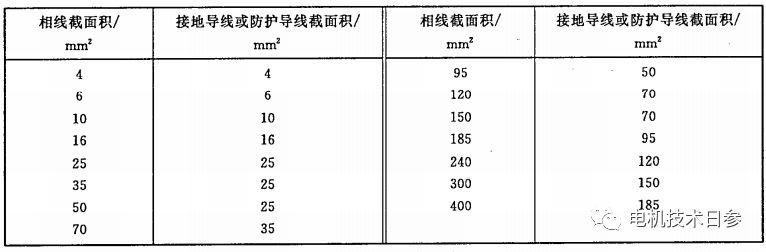

接地导线的截面积应符合规定。具体数值见表2。

表2

对于其他相线的截面积,接地线或保护线的截面积不应小于:(1)当相线截面积小于25mm2时,为同相线截面积;(2)相线截面积为(25~50)mm2时,为25mm2;(3)相线截面积大于50mm2时,为相线截面积的50%。

接地路径的电阻应不超过0.1。
