三名侦察兵进行匝间绝缘检查

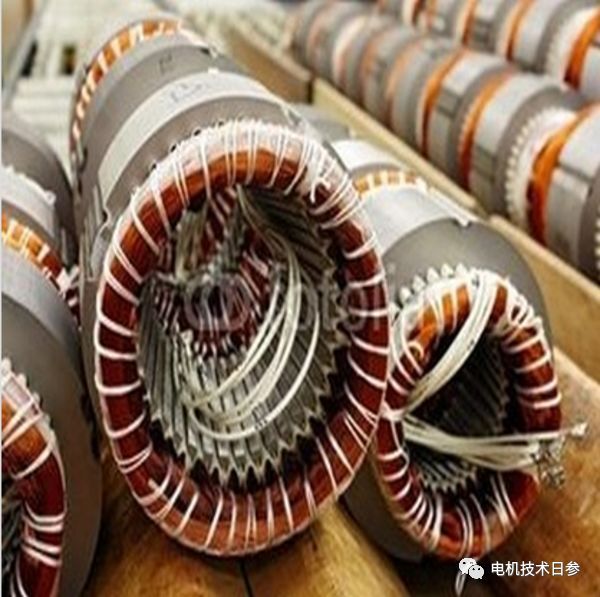

绕组是电机的心脏。为了保证电机的正常运行，除了绕组参数的正确性外，还必须保证绕组的绝缘性能，主要包括接地绝缘、相间绝缘(三相电机)和电机匝间绝缘；接地和相间绝缘可用电压测试仪检查，而许多电机修理厂用绝缘电阻测试仪检查，但绕组匝间绝缘很难检查，尤其是电机修理厂，只能在电机组装后进行最终检查，更糟糕的是，只能在实际运行中进行效果验证。

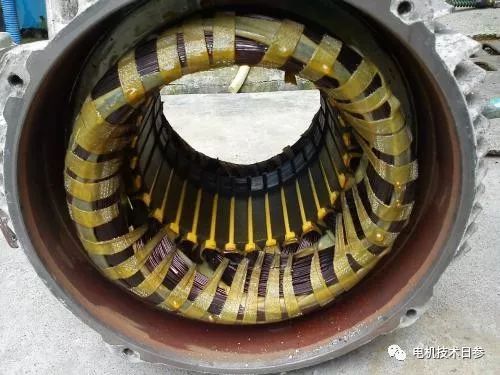

绕组散装时，可能会因压线板跳动过大或用力过大而造成匝间绝缘损坏和匝间短路故障，尤其是槽满率较高时。一般在绕组后匝间边缘嵌入时，直接对被测绕组施加电压更方便。但当绕组处于工频(50Hz)时，电抗不大，增加试验电压可能会产生不可接受的大电流。因此，只有增加测试电源的频率或在绕组中插入铁芯，才能增加绕组电抗，达到匝间测试电压。

随着时代的发展，匝间测试仪被广泛应用于三相电机绕组的匝间绝缘检测。但是在没有匝间测试仪或者不适合的情况下，如何检查绕组的匝间绝缘，Ms参与分享几种测试方法。

1穿入铁心法

将无绕组的转子铁芯(开式绕组转子)插入定子铁芯孔中，并在三相绕组端部施加1.3倍额定电压3分钟。如果匝间短路，短路匝会产生较大的短路电流，造成线圈局部过热、变色甚至冒烟；同时造成三相电流不平衡，电磁噪声异常。为了使测试电流不超过额定电流，定子和转子铁芯必须对齐，间隙不应太大(约0.5毫米)。该方法简单，可与三相电流平衡试验一起进行。但是铁芯装卸麻烦，所以只适合小容量电机。生产稳定，漆包线强度高的产品匝间短路少，可在总装后进行此项试验。

2中频电源法

为了减小中频发电机的负载电流和内部压降，被测绕组与电容并联，使负载功率因数接近容性0.9。测试时，将被测三相绕组中的一个连接到中频发电机的输出端，逐渐增加发电机的励磁电流，使其输出电压达到规定值，保持10秒左右，读取电流值，然后减小并切断励磁电流。按照相同的方法测试其他两个阶段。如果三相绕组的最大电流和最小电流之比超过平均值的3%，或者绕组局部过热甚至冒烟，则表明存在短路。在测试中，因为未测试的两相绕组也有感应电压，所以它们的输出端不能短路。

中频发电机额定频率为1000~2500Hz时，不得将铁芯插入被测绕组，测试电压一般为额定电压的两倍。

3短路侦察器法

短路检测器法是使线圈产生感应电压来检查匝间短路。所谓短路检测器，就是硅钢片做成的开芯。铁芯的一端做成适合定子的内圆；并且另一端被制成适合于转子的外径。使用时，将它跨在被检线圈的槽口上，接通36V交流电源，在被检线圈另一侧的槽口上放一片薄铁皮。如果线圈短路，由于感应短路电流，铁片会振动并产生噪音。虽然这种方法简单易行，但由于灵敏度低，只能在导线匝间短路严重时才能检测到。为了提高短路检测器的灵敏度，近年来，许多单位开发了匝间短路电子侦察仪器
