电机接线方法(三相电机与三相异步电机接线方法)

共享好多个电机接线方法，分成三相电机接线图、三相异步电机接线方法，三相异步电机的二种接线方法：星形接线方法和三角接线方法。

电机接线方法

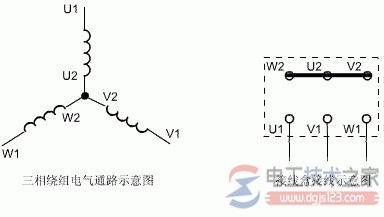

1、三相电机接线端子

2、三相异步电机y接时，接线端子里，联接片的接口方式：

3、三相异步电机角接时，接线端子联接片的接口方式：

学习培训三相异步电机的二种接线方法

在现场学了点三相三相异步电机的基础接线方法：星形接线方法和三角接线方法。

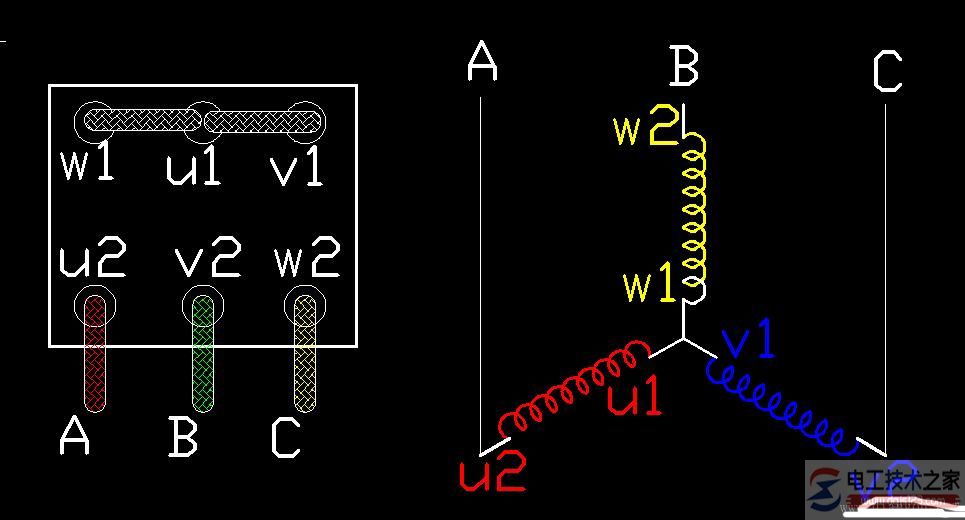

图：星形接线方法

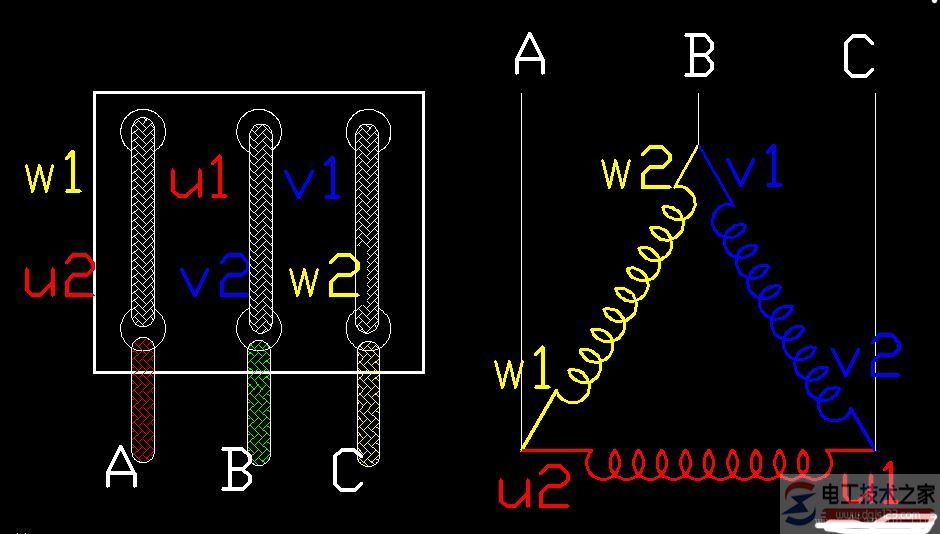

图：三角接线方法

二、星形接线方法和三角接线方法的差别

在承担同样工作电压及同样电缆线径的绕阻电磁线圈中，星形接线方法比三角型接线方法每相线圈匝数少根号3倍(1.732倍)，输出功率也小根号3倍。

制成品电动机的接线方法已固定不动为承担工作电压220V，一般不适合变更。

仅有三相电压等级与一切正常220V不另外才更改接线方法，如三相电压380V等级时，原三相电压220V星形接线方法改成三角型接线方法就可以了；例如三相电压660V等级时，原三相电压220V三角型接线方法改成星形接线方法就能可用，其输出功率不会改变。

一般小输出功率电动机是星形接线方法，功率大的的是三角接线方法。在额定电流下，应当应用三角形联接的电机，假如改为星型联接，则归属于降血压运作，电机输出功率减少，运行电流量也降低。

在额定电流下，应当应用星型联接的电机，假如改为三角形联接，则归属于过压运作，是不允许的。

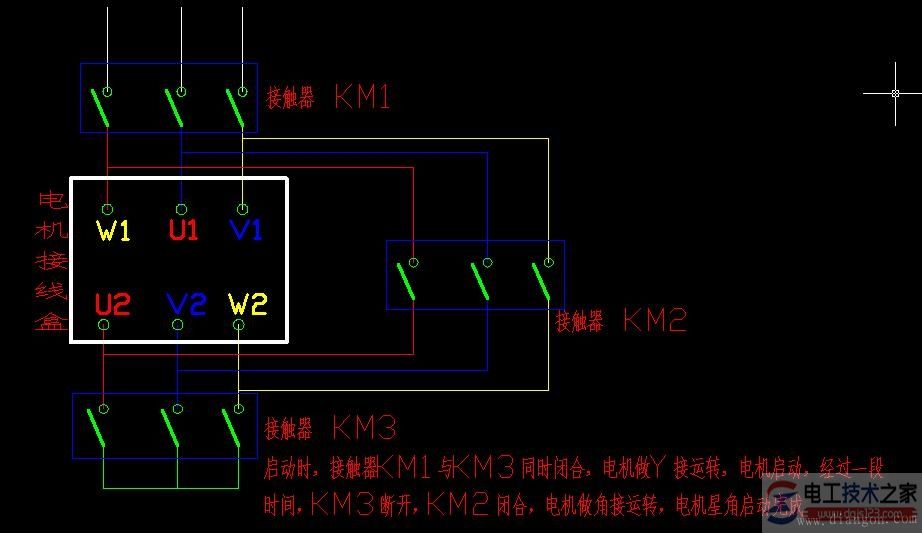

功率大的电动机(三角型接线方法)启动时的电流量非常大，为了更好地降低启动电流量对路线的冲击性，一般选用降血压启动，原三角型接线方法运作改成星形接线方法启动便是在其中一种方式 ，星形接线方法启动后变换回三角型接线方法运作。
