直流无刷电机绕阻的基础专业术语_直流无刷电机绕阻的常见主要参数

相关直流无刷电机绕阻的基础专业术语，包含元器件、元器件边、线接等，直流无刷电机绕阻的常见主要参数，包含第一节距，第二节距，生成节径与电机转子节径等。

直流无刷电机绕阻的特性

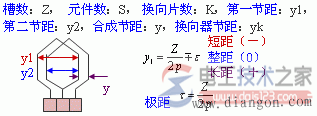

如图所示：

一、直流无刷电机绕阻的基础专业术语：

元器件：两边各自与两块换相片联接的单匝或多匝电磁线圈。

元器件边：每一元器件在槽体能激光切割电磁场、感应电流的边，也称之为合理边。

线接：元器件在槽外的一部分。

一般为了更好地加工工艺规定，元器件的一元器件边放某一槽的顶层，另一元器件边放另一槽的下一层。直流无刷电机的绕阻是由构造、样子同样的绕阻元器件组成的。

二、直流无刷电机绕阻的常见主要参数：

1、第一节距：y1，每一元器件的2个元器件边在同步电机表层所跨的间距，用槽数来表明。

例：上元器件边在1槽，下元器件边在5槽，则y1=5－1＝4 。为了更好地使绕阻感应电流较大 ，应以y1贴近于极距。（极距即邻近两主极间的间距，用槽数表明。）

2、第二节距：y2，在由同一片换相片串连起來的2个元器件 中，前一元器件的下面与后一元器件的上面中间的间距，用槽数来表明。迭绕阻的y2为负，波绕阻的y2为正。

3、生成节径：y，相串连的2个元器件的相匹配边中间的间距。y＝y1＋y2。

4、电机转子节径：yk，同一元器件的两边所接的两换相片中间的间距以换相片数表明。y=yk 。
