一、三相异步电机的构造

三相异步电机的溶解图

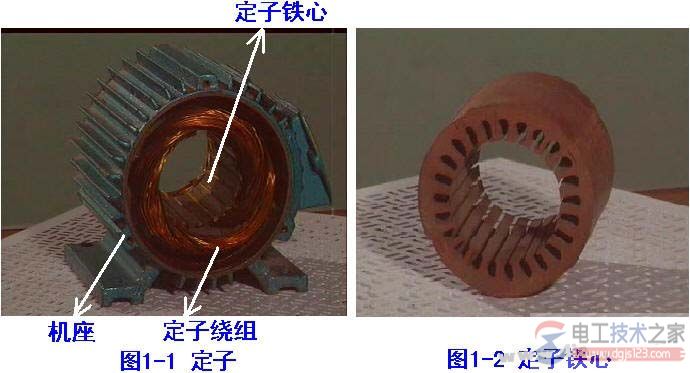

1)、电机定子(静止不动一部分)

1.电机定子铁芯: 电机定子铁芯的功效是做为电动机等效电路的一部分，并在其上置放电机定子绕阻。


2.电机定子绕阻:电机定子绕阻的是电机的电源电路一部分，进入三相交流电，造成电磁振荡。

关键绝缘层新项目有下列三种：
(1)对地绝缘层
(2)两色绝缘层
(3)匝间绝缘层

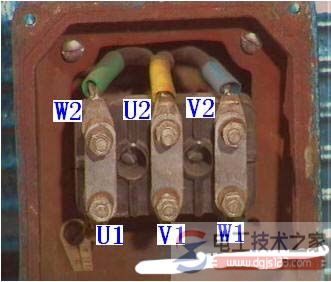

接线端子(△接线方法)

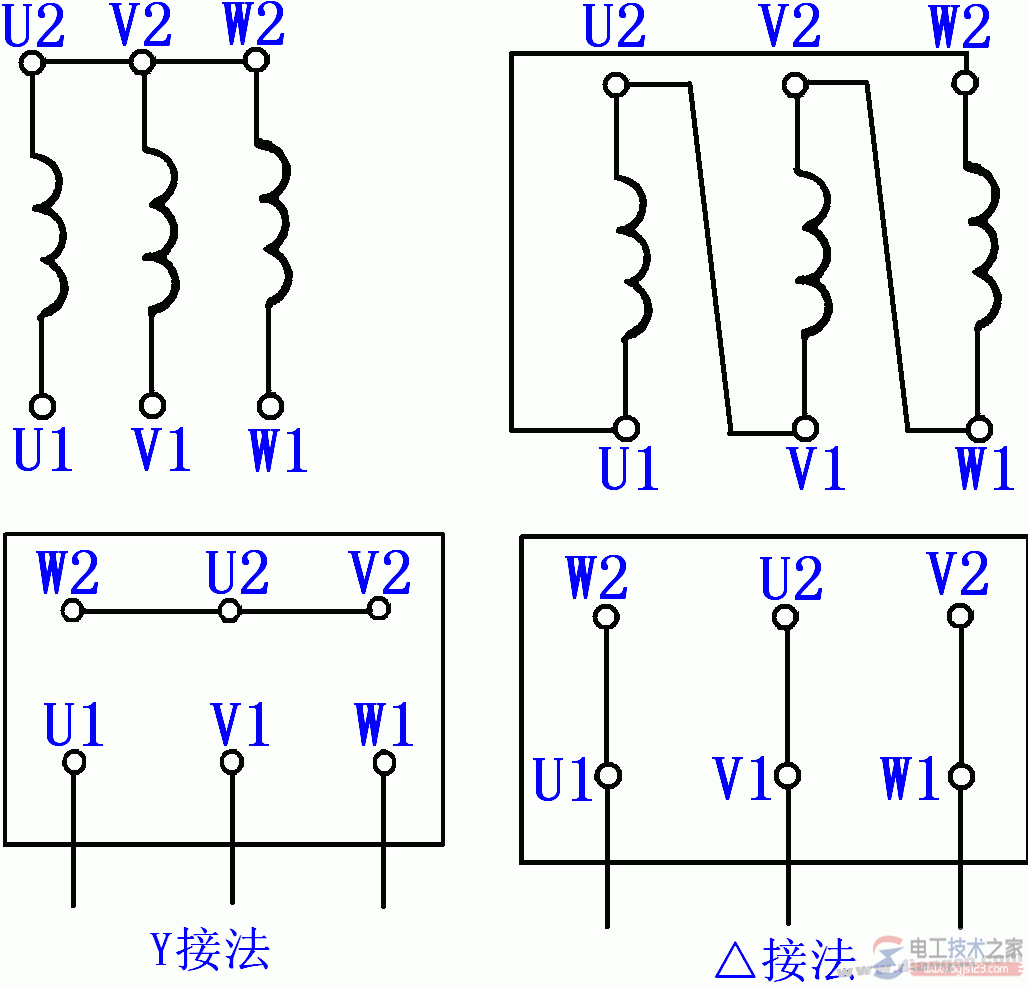

电机定子三相绕阻的布线方法
(1)星形接法(Y接)
(2)三角形接法(△接)

3.电动机轴
　
(二)电机转子(转动一部分)

电机转子是电机的转动一部分，包含电机转子铁芯、电机转子绕阻和传动轴等构件。

1.电机转子铁芯
功效:电动机等效电路的一部分，并置放电机转子绕阻。一般用0.5mm厚的铁氧体磁芯冷挤、叠压而成，铁氧体磁芯内孔冲有分布均匀的孔，用于安装 电机转子绕阻。

2.电机转子绕阻
功效是激光切割电机定子电磁振荡造成感应电流及电流量，并产生磁感应转距而使电机转动。依据结构的不一样分成鼠笼式电机转子和缠线式电机转子。如图所示1-5。

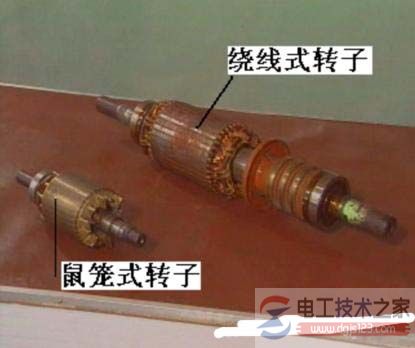

图1-5电机转子绕阻

(1)鼠笼式电机转子：若除掉电机转子铁芯，全部绕阻的外观设计像一个绕线式电机，故称笼型绕阻。

中小型笼型电机选用铝铸电机转子绕阻，针对100KW之上的电机选用铜条和铜端环电焊焊接而成。如图所示1-6所显示。

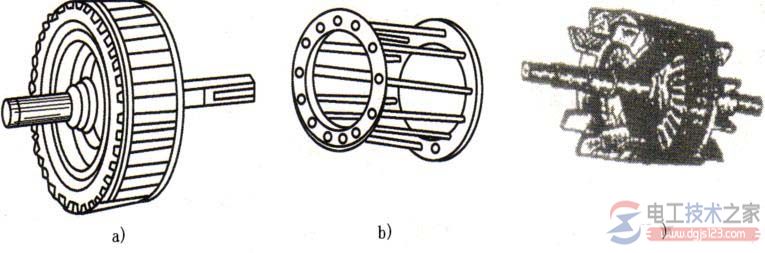

图1-6笼型电机转子
a)笼型绕阻b) 电机转子外观设计  c) 铝铸笼型电机转子

(2)缠线式电机转子：缠线电机转子绕阻与电机定子绕阻类似，也是一个对称性的三相绕阻，一般连接成星型，三个小组出线头收到传动轴的三个集电环(电滑环)上，再根据炭刷与外电路连接 ，如图所示1-7。

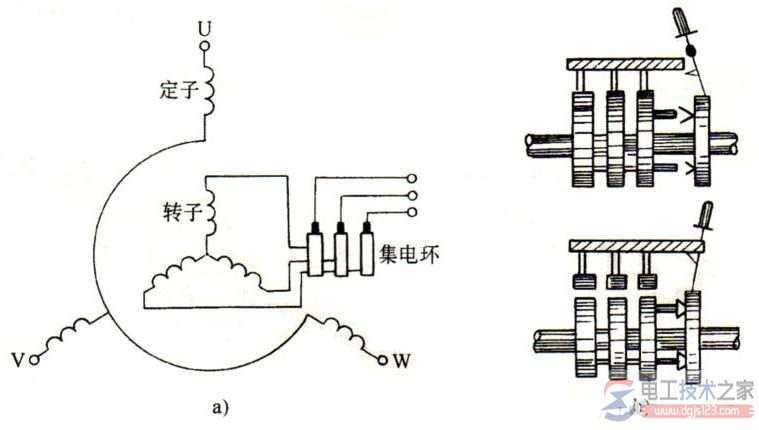

图1-7缠线式电机转子异步电机的电机转子布线平面图
a)接线方法 b)提刷设备

3. 传动轴

用于传送转距及支撑点电机转子的净重，一般由低碳钢或碳素钢做成。

(三)其他配件

轴承端盖、滚动轴承、滚动轴承轴承端盖、散热风扇

二.出厂铭牌

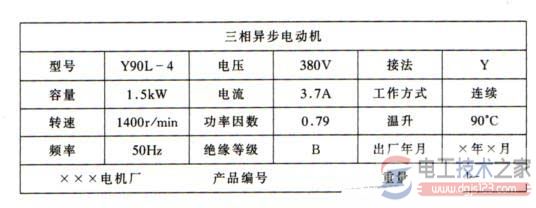

图1-8 三相异步电机出厂铭牌

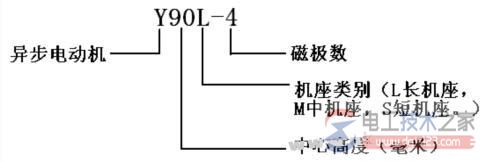

1.型号规格Y90L—4

2.最大功率PN指电机在额定值运作情况下运作时电机轴上輸出的机械功率，企业为KW。

式中，UN1、IN1、ηN、cosφN各自为电机额定值的相电压、线电流、高效率、功率因素。

3.额定电流UN1  指电机在额定值运作情况下运作时电机定子绕阻所施加的相电压，企业为V或KV。

4.额定电压IN1  指电机加额定电流、輸出最大功率时，注入电机定子绕阻中的线电流，企业为A。

5.额定值转速比nN指电机在额定值运作情况下运作时电机转子的转速比，企业为r/min。

6.额定值頻率fN  在我国要求直流为50HZ。

7.额定值功率因素cosφN  指电机在额定值运作情况下运作时电机定子边的功率因素。

8.接线方法  指电机电机定子三相绕阻与交流电的连接 方式 。
