单相双电容电动机的电容器接线通常包括正交L连接单相双值电容器电动机和单相Y连接双值电容器电动机。

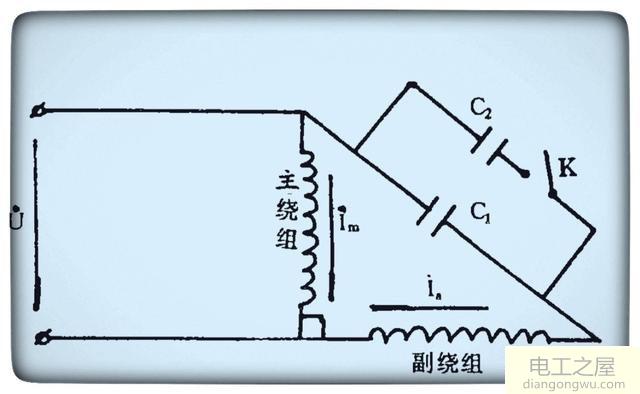

正交L接线单相双值电容器电动机的接线图

上图是正交L连接单相双值电容器电动机的接线图。在图中，C1是工作电容器，C2是启动电容器，K是离心开关。在图中的正交L接线图中，您可以看到从主绕组到启动电容器和工作电容器，从另一端到次级绕组的一个分支，但带有启动电容器。该位置与离心开关串联。

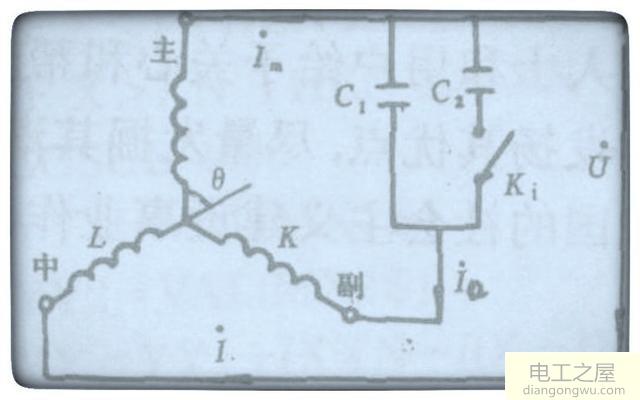

单相Y型连接双值电容器电动机的接线图

与单相Y接双值电容器电动机的接线图相比，正交L接单相双值电容器电动机的接线图，基本上，接线方法是从主绕组到启动电容器，从运行电容器的一端连接到另一端，最后我们将导线连接到次级绕组，并将离心开关与支路串联，并与启动电容器相连。地点。

与正交两绕组电动机相比，三绕组电动机有哪些优势？

1.与正交二绕组电动机相比，相带较窄，基波绕组系数较高。 2.三绕组电动机通过改变中间相绕组的匝数来改变电容器，以利于调整计划，具有良好的电动机启动和运行性能。 3.当三个绕组在空间上彼此形成120度的电角时，电动机的3次和3次谐波磁势会大大减弱，这有助于提高电动机的性能。 4.如果电动机经常以正向和反向旋转运行，则可以设计一种三绕组电动机，其初级绕组与次级绕组的有效绕组的匝数比为1。次级绕组与主绕组的有效绕组相同。这样做的优点是，无论是正向还是反向旋转，电动机都可以实现相同的性能。

在双值电容器电动机的正交L布线和单相Y布线中，启动电容器和驱动电容器的布线（主要是电源线连接）之间几乎没有差异。两种接线方式均使用离心开关，其功能是当电动机达到工作速度时，离心开关通过离心力的作用将其分离，从而将支路与起动电容器分开，然后对电动机的后续运行进行“处理”。通过工作电容器。
