单相串励电动机接线图怎么样接220伏

单相串励电动机也就是串励电机，其工作原理就是因为电枢绕组和励磁绕组串联一起工作，而单相串励电动机接线图怎么样接220伏，是很多接单相串励电动机接线时的大问题，那到底怎么样接220伏呢?下面小编就来讲解一下单相串励电动机接线图怎么样接220伏!

单相串励电动机接线220伏方式图

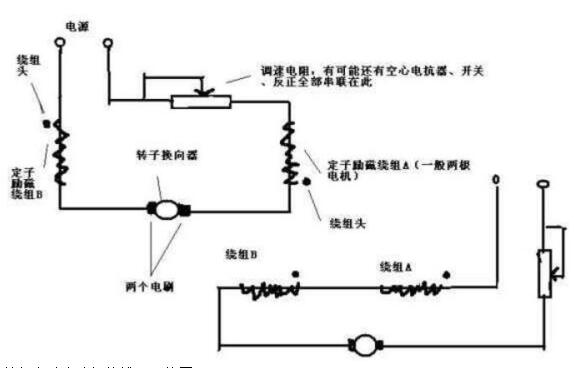

单相串励电动机接线220伏图1

单相串励电动机接线220伏图2

1、单相串励电动机接线方式的第一种就是将定子两级绕组两端接电源，另外两端接碳刷，两碳刷与转子换向器相触。

2、单相串励电动机接线方式第二种就是将定子两级绕组串联尾头一端接电源的火线，另外一端接一端碳刷，电源零线接一边碳刷，两碳刷与转子换向器相触。

单相串励电动机工作原理

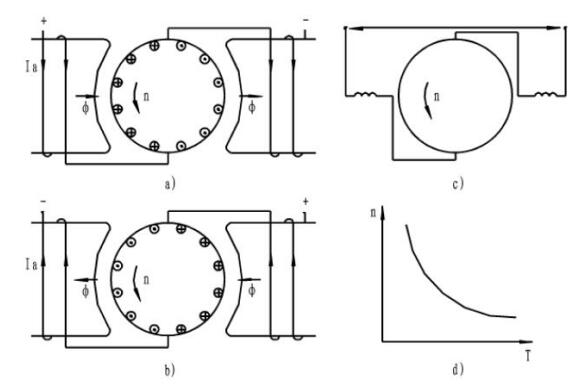

单相串励电动机工作原理与直流串励电动机时建立在一起的，主要是通过主磁通Φ和电枢电流Ia的方向，按照左手定则所以可以决定转子旋转的方向，在a中是按逆时针方向旋转。

如果把电源的极性反过来，串励电动机主磁通Φ和电枢电流Ia也都同时改变了方向，按照左手定则所以转子转向不变，仍为按逆时针方向旋转。

因此串励电动机加上单相交流电压后，电源极性在周期性变化，但转子始终维持一恒定的转向，所以串励电动机可以应用在交、直流两种电源上。

单相串励电动机接线图怎么样接220伏主要有两种接法，大家可以根据接线图和接线步骤慢慢的操作，根据单相串励电动机工作原理大家也就能明白单相串励电动机接线220伏后时如何工作的了。
